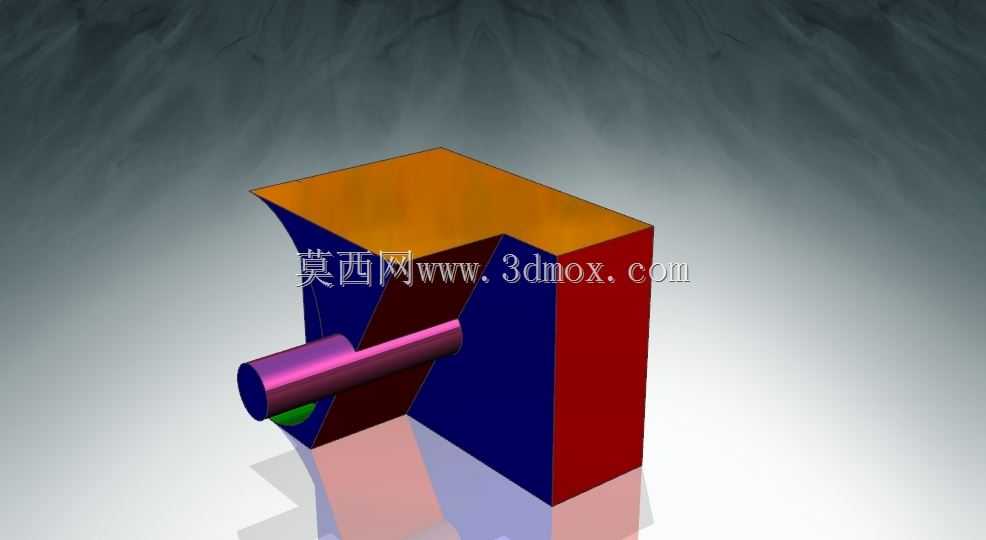

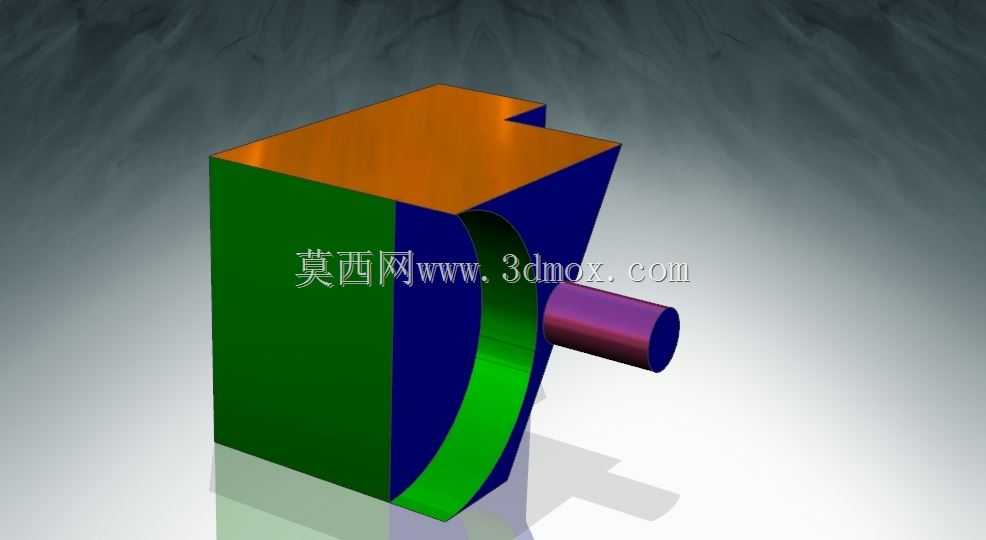

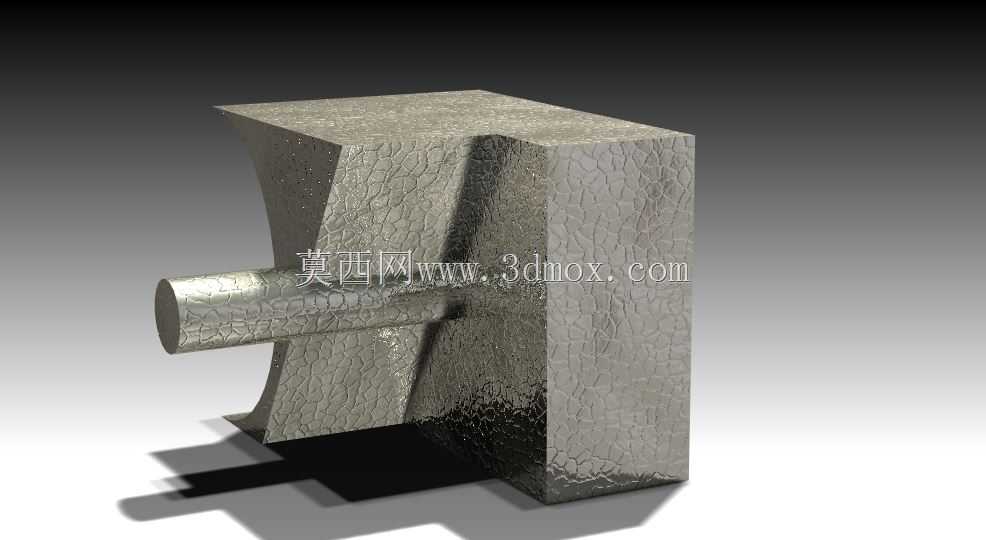

CAD三维入门练习用带斜切凸台块体构件

　　这类带斜切凸台的块体构件，是三维建模入门阶段非常典型的练习载体，同时也对应着机械结构中大量存在的安装支座、定位挡块类零件的基础形态，在工装夹具的定位模块、小型设备的安装基座、输送线的侧边挡停结构中都能找到同形态的实际应用。从实际用途来看，这类构件核心承担两个方向的作用，一是作为相邻部件的安装承载基体，通过块体本身的实体结构提供足够的刚性支撑，抵消装配后部件运行产生的径向与轴向载荷；二是通过斜切成型的凸台结构实现定位导向，让配套装配的零件可以顺着斜面滑入装配位，降低装配对位的难度，同时凸台的垂直立面可以承担挡停限位的作用，限制配套部件的位移行程。

　　设计这类构件的时候，首先要明确的是安装边界的约束，块体的底面作为安装基准面，平面度需要控制在合理公差范围内，保证和安装基板贴合时不会出现翘曲间隙，避免锁紧螺栓后构件产生内应力导致变形。主体块的长宽高尺寸需要根据实际安装空间预留足够的安全余量，通常块体的壁厚要大于凸台部分的最大厚度，保证凸台承受侧向冲击力的时候不会从根部断裂。斜切凸台的角度设计需要匹配配套零件的导入角度，常规装配场景下斜面倾角多设置在15度到45度之间，角度过小会导致导向行程过长占用过多安装空间，角度过大则会失去导向作用，装配时仍然需要精准对位。凸台与主体块的衔接位置需要做合理的圆角过渡，避免直角衔接处产生应力集中，在反复承受冲击载荷的场景下，圆角半径通常取相邻壁厚的0.2到0.3倍，既不会影响装配贴合度，也能有效降低应力集中系数。

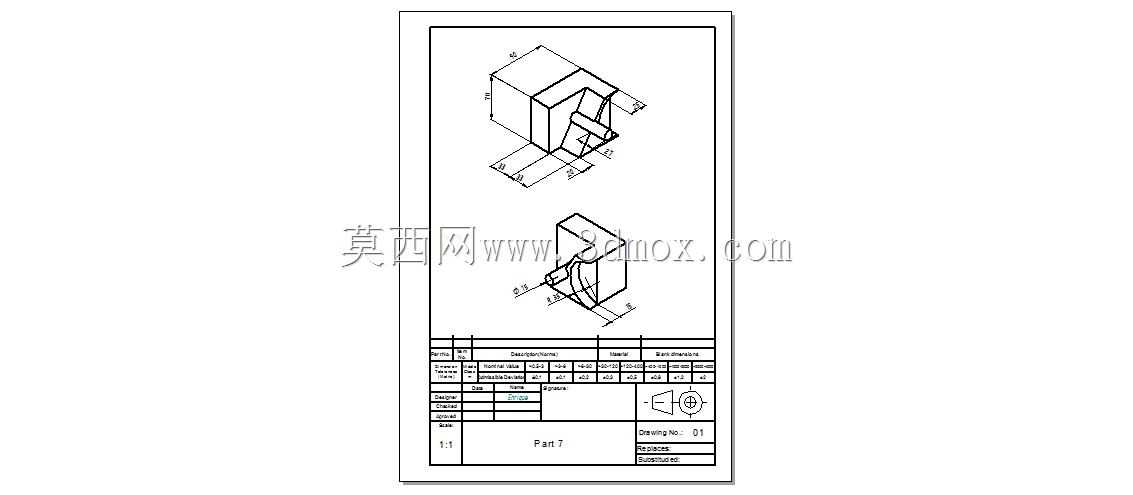

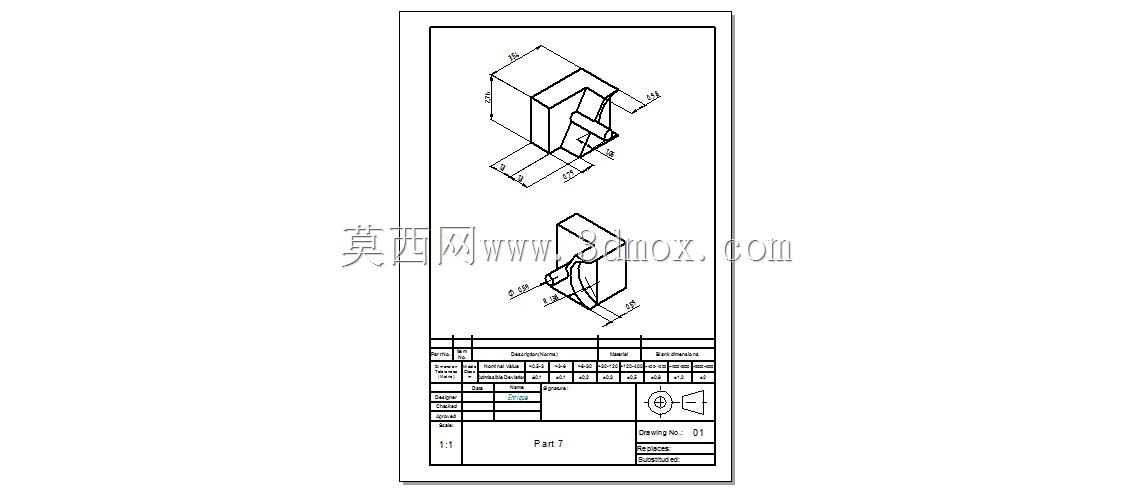

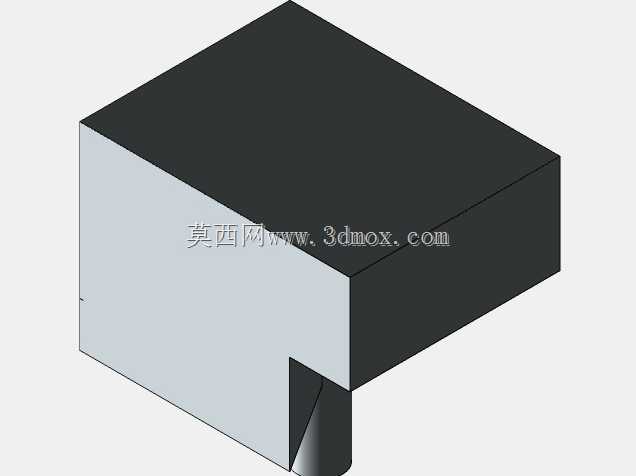

　　从建模逻辑来看，这类构件的建模流程完全贴合机械零件的加工逻辑，首先绘制主体块的二维截面，通过拉伸命令生成基础实体，之后在对应基准面上绘制凸台的截面轮廓，注意斜切面的定位尺寸需要和主体块的边建立明确的几何约束，避免后续修改尺寸时出现特征报错。凸台生成后，通过切除命令加工出斜切面，这里需要注意斜切面的终止位置要和凸台的立面形成清晰的棱边，作为装配时的定位基准线。最后处理衔接位置的圆角和安装孔位，安装孔的定位尺寸需要从主体块的基准边开始标注，避免链式标注带来的累积误差，孔的深度要根据螺栓的旋合长度设置，保证螺纹啮合长度满足受力要求，同时孔底要预留足够的攻丝余量，避免加工时丝锥碰到底部造成断裂。

　　在实际应用场景中，这类构件如果用于工装夹具的定位块，还需要在块体的非安装面做淬火处理提升表面硬度，避免长期和工件摩擦导致表面磨损，影响定位精度；如果用于小型设备的安装支座，需要在安装面增加防滑的网纹结构或者定位销孔，通过销钉实现精准定位，再通过螺栓锁紧，避免设备运行时的振动导致构件移位。构件的外形尺寸设计需要兼顾安装空间和受力需求，在空间受限的场景下，可以在块体非受力区域做减重槽设计，在不降低整体刚性的前提下减少材料用量，降低零件重量，方便装配和后期维护。需要注意的是，减重槽的位置不能开在螺栓锁紧的受力路径上，也不能离凸台的根部太近，避免削弱凸台的连接强度。斜切凸台的表面粗糙度需要根据用途调整，作为导向面使用时粗糙度要控制在Ra1.6以下，保证零件滑动顺畅，作为普通挡停面使用时粗糙度达到Ra6.3即可满足使用要求，不需要过高的加工精度造成加工成本浪费。
