带刹车M16丝杆安装工业脚轮结构

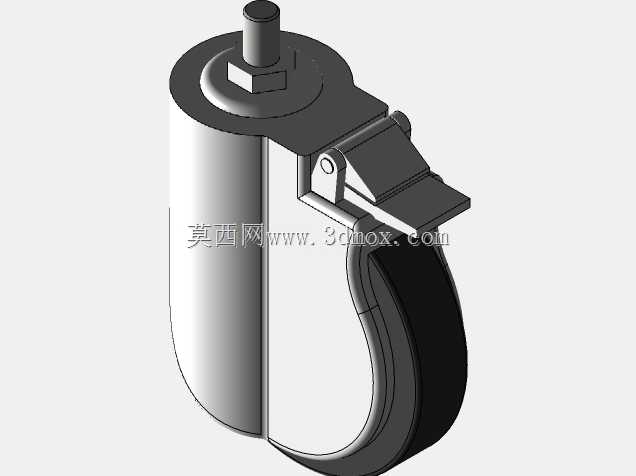

　　这款带侧刹的丝杆安装脚轮，在工业现场的应用场景覆盖极广，从车间轻型物料周转车、自动化设备底部移动支撑，到工装台架、商用展示柜体的移位结构都能适配，核心作用是在保证设备可灵活推移的同时，能通过侧边的刹车结构快速锁定轮体位置，避免设备在受外力碰撞、地面存在坡度时出现非预期滑移。从结构设计逻辑来看，这款脚轮采用M16规格的丝杆作为安装接口，丝杆长度匹配常规设备底板的安装厚度，配套的六角锁紧螺母可以直接穿过设备底板的预制安装孔完成紧固，不需要额外设计复杂的安装卡扣或焊接座，对于设备生产端的装配环节来说，能大幅缩减安装工时，也方便后期运维时的轮体更换。轮架部分采用加厚的金属支架弯折成型，支架的回转部位做了铆接式的万向转动结构，

　　转动间隙控制在合理范围，既保证转向时无卡滞，也不会因为间隙过大出现轮体晃动的问题，在承载状态下转向时，支架的受力点均匀分布在铆接轴周边，避免长期使用后出现支架变形、回转卡涩的问题。侧边的刹车踏板采用杠杆式结构设计，踩下踏板时，刹车块会同时抵紧轮面和万向回转结构，同时锁定轮体的转动和支架的转向，双重锁定的结构能保证刹车状态下的稳定性，不会出现轮体不转但支架仍可回转导致的设备移位问题；踏板的踩踏角度经过优化，操作人员用鞋尖轻踩即可完成锁止，向上踢动踏板就能解除刹车，不需要弯腰手动操作，适配车间现场的操作习惯。轮体部分采用宽面的弹性轮面设计，接触地面的宽度较大，单位面积的接地压力更小，在环氧地坪、水泥地面、瓷砖地面等常见工业地面上滚动时，

　　不会压伤地面涂层，滚动阻力也更小，推移设备时更省力；轮体内部的转动轴承采用密封结构，能阻挡车间内的粉尘、碎屑进入轴承滚道，延长轴承的使用寿命，减少日常维护的润滑频次。从安装边界来看，这款脚轮的丝杆轴线到轮架最外侧的距离、轮体最低点到安装面的高度都做了标准化控制，选型时只需要确认设备单脚承载在额定范围内，在设备底板预留直径17mm的安装通孔，保证安装面周边无突出结构干涉轮体转向和刹车踏板动作即可，不需要额外做定制化的结构避让。在实际选型匹配时，需要注意单轮的承载冗余设计，通常按照四个脚轮总承载的1.5倍来核算单轮额定载荷，避免地面不平整导致单个脚轮受力过载，出现支架变形、轮体损坏的问题；安装时要保证四个脚轮的安装面处于同一水平面，

　　避免个别脚轮悬空导致受力不均，影响移动顺畅度和刹车稳定性。这款脚轮的结构设计没有多余的冗余部件，所有结构都围绕可靠移动、快速锁止、便捷安装三个核心需求展开，没有为了外观做多余的造型设计，完全贴合工业场景下的实用需求，对于做轻型移动设备、工装周转器具的结构设计人员来说，这类标准化的脚轮结构可以直接选型套用，不需要从零开始设计轮体结构，能大幅缩短产品的研发周期，也能降低后期的配件采购和维护成本。
