便携开架式汽油发电设备结构设计

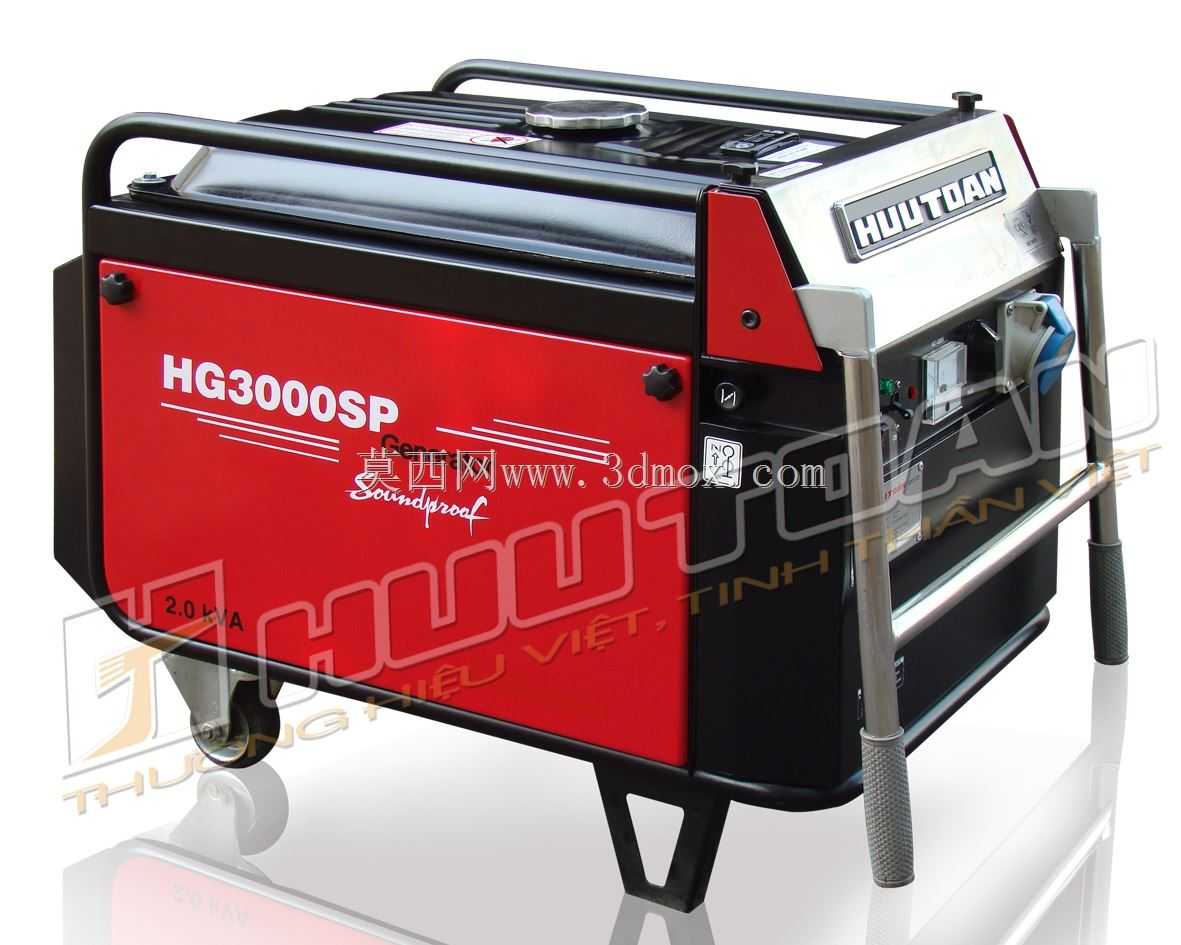

　　这款开架式便携汽油发电设备，核心适配户外无电网覆盖场景下的临时供电需求，在户外施工作业、野外露营配套、应急抢险保电、小型户外商业活动供电等场景中，能够稳定输出工频交流电，为手持电动工具、小型照明设备、便携生活电器、低功率作业机具提供可靠电力支撑。从整机结构设计来看，采用上下分层的布局逻辑，下部为高强度钢制焊接框架，框架上部设置一体化弯折的金属提手与防护杠，既承担整机的吊装、搬运受力，也能在设备发生倾倒、受外力碰撞时，为内部核心部件提供缓冲防护，避免油箱、控制面板、动力输出端直接受冲击损坏；框架下部前侧设置两个定向脚轮，后侧为两个带防滑橡胶套的支撑支腿，短距离转场时只需下压后侧扶手即可利用脚轮推行，无需整机抬运，

　　大幅降低户外转场的劳动强度。动力端采用单缸四冲程汽油发动机作为动力源，通过法兰直连的方式与同轴交流发电机刚性连接，省去了传统皮带传动的张紧结构，既压缩了整机的轴向尺寸，也减少了传动环节的功率损耗，动力传递效率相比皮带传动结构提升8%左右。发动机侧设置独立的风冷导风罩，导风罩与飞轮端的离心风叶配合，在发动机运转时形成定向气流，依次覆盖发动机缸头、缸体、发电机定子绕组外壳，带走持续运转产生的热量，保证机组在40摄氏度环境温度下可连续额定运行不出现过热保护。油箱设置在机组顶部，采用滚塑一体成型工艺制作，避免焊接接缝存在的渗漏隐患，油箱盖内置透气阀，可随油箱内油位变化自动平衡内外气压，保证燃油供给顺畅；油箱下部的出油口设置可拆卸式燃油滤网，

　　能够拦截燃油中的杂质，避免化油器油孔堵塞引发的运转故障。控制面板设置在机组侧部的金属防护板上，面板上集成了交流输出插座、电压指示表、过载保护断路器、启动开关、燃油开关指示标识，所有电气接口都设置了橡胶防水挡片，户外突发小雨时可避免雨水直接溅入接口引发短路；过载保护断路器采用电流脱扣结构，当外接负载总功率超过机组额定输出功率时，会在0.2秒内自动切断输出回路，既保护发电机绕组不因过流发热烧毁，也避免外接用电设备因电压异常损坏。整机的外形尺寸充分考虑了便携运输需求，宽度控制在50厘米以内，高度不超过55厘米，可轻松放入普通家用SUV的后备箱，也能适配多数工程车辆的工具舱储物空间；安装边界方面，

　　机组放置时只需保证底部支脚与硬质平整地面贴合，周边预留15厘米以上的通风间隙即可，无需额外浇筑混凝土基础，也不需要复杂的固定安装工序，到场加注汽油、机油后即可启动供电。消音结构采用内置式抗性消音器，布置在发动机排气侧的框架内部，外部设置金属隔热防护罩，避免人员误触引发烫伤，同时消音器的排气口朝向斜下方，避免排气气流直吹人员或周边可燃物。整机的所有外露金属结构件都做了喷塑防锈处理，能够适应户外高湿度、多扬尘的使用环境，框架与内部动力、发电单元之间设置橡胶减震垫，可吸收发动机运转时产生的高频振动，降低机组运行时的共振噪音，同时避免振动传递到地面引发周边物体共振。从建模逻辑来看，整机采用自顶向下的设计思路，先搭建整机的框架边界骨架，再依次布局动力单元、发电单元、油箱、控制面板、防护结构的位置，所有部件的安装孔位都做了关联设计，框架上的安装支架与对应部件的连接孔位完全同轴，实际生产时可直接根据三维模型输出的工程图纸进行钣金下料、焊接加工，不需要二次配打孔位，能够有效缩短样机试制的周期。
