自动插片机SMT设备电子元件喷嘴结构

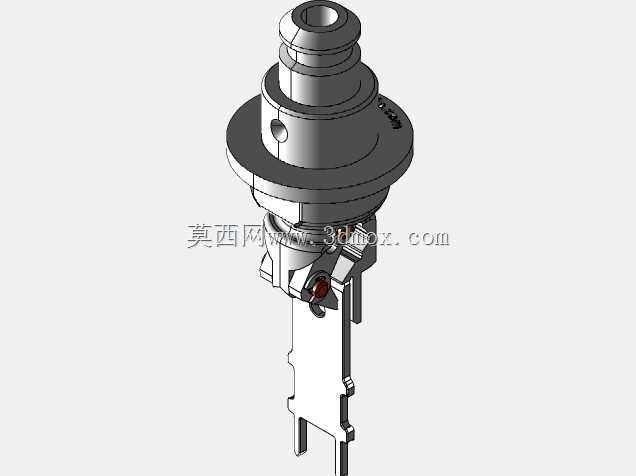

　　在SMT表面贴装与通孔元件自动插装产线里，这类喷嘴是直接决定元件拾取、定位、贴装/插装精度的核心执行部件，不同于常规流体喷涂喷嘴，它的核心作用是依靠适配的真空负压通路完成片式电容、电阻、接插件等不同规格电子元件的稳定拾取，再跟随设备插装头完成高速移位，最终精准将元件放置到PCB对应焊盘或插孔位置，整个动作循环的节拍可以达到毫秒级，对部件的结构刚性、定位精度、安装适配性都有极高要求。

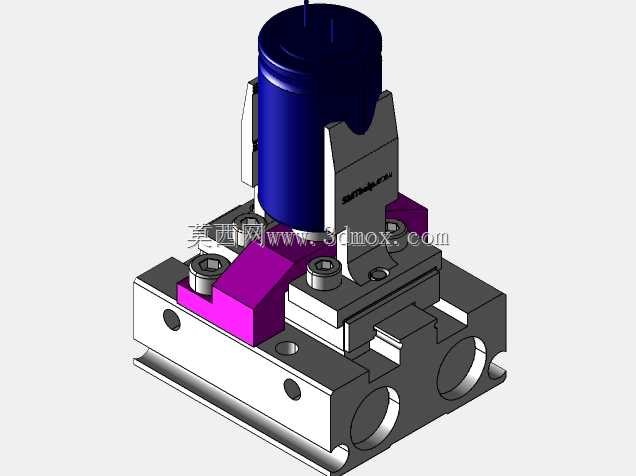

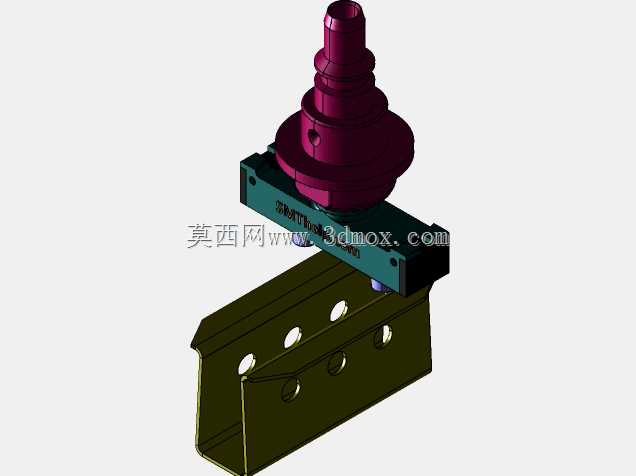

　　从结构设计逻辑来看，整个喷嘴组件采用模块化分层设计，底部是标准化的安装基座，基座上预留了两个贯通的安装光孔，适配产线现有插装头的通用安装孔距，不需要额外做安装转接板就能直接固定在设备Z轴滑台上，基座侧面的两个横向贯通孔是真空气路接口，直接对接设备自带的真空发生回路，气路内壁做了抛光处理，减少负压损耗的同时避免积尘堵塞，长期运行不需要频繁拆解清理气路。基座上方的紫色定位块是元件规格适配的快换模块，针对不同尺寸的电子元件，只需要更换对应规格的定位块和上部吸嘴头，不需要拆解整个基座，就能快速完成产线换型，换型时间可以压缩到十分钟以内，适配多品种小批量的电子组装生产需求。

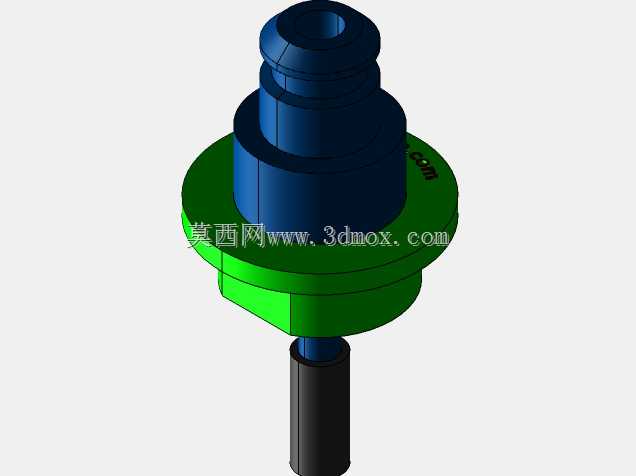

　　上部的深蓝色柱状结构是真空缓冲腔，这个结构的设计初衷是抵消高速移位过程中的负压波动，当插装头高速启停、加减速的时候，缓冲腔可以储存一定容量的负压，避免因为瞬时气压波动导致元件脱落，尤其是拾取重量稍大的接插件类元件时，缓冲腔的稳压作用可以将元件拾取失效率降低到万分之二以内。缓冲腔和下部定位块之间的金属连接支架做了加强筋结构，在尽可能减轻组件整体重量的前提下保证结构刚性，避免高速运动过程中出现谐振偏移，支架上的刻印标识是规格对位标记，更换快换模块的时候可以快速对齐安装位置，不需要反复调整对位。

　　安装边界方面，整个组件的总高度控制在常规SMT插装头的Z轴行程冗余范围内，基座的长宽尺寸适配市面主流自动插入机的安装位尺寸，安装后不会和周边的飞达送料结构、PCB定位工装产生运动干涉，组件所有外露的棱边都做了R0.5的倒角处理，避免高速运动过程中剐蹭PCB板面或者周边元件。基座上的内六角固定螺丝采用标准M3规格，和设备现有维护工具通用，现场维护不需要配备特殊工具。

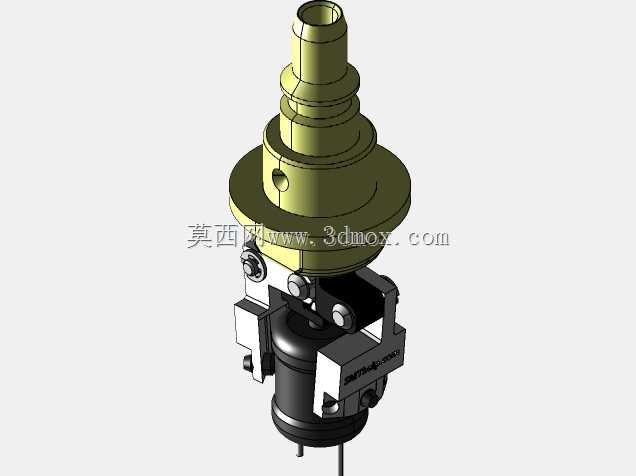

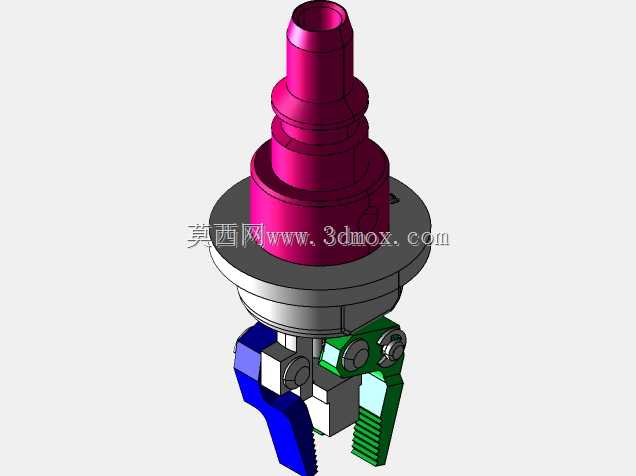

　　实际应用场景中，这类喷嘴不仅适配常规的SMT表面贴装工序，也可以用于异形电子元件的自动插装工序，针对不同封装的元件，只需要更换吸嘴端部的胶圈和定位块，就能覆盖0402、0603等常规片式元件，以及引脚间距2.54mm的排针、接线端子等异形通孔元件的插装需求。设计过程中充分考虑了产线长期运行的磨损问题，和元件接触的吸嘴端部采用耐磨硬质合金材质，基座采用阳极氧化铝合金材质，兼顾轻量化和耐磨性能，连续运行工况下的使用寿命可以达到千万次拾取循环，不需要频繁更换易损件。气路的密封结构采用端面密封设计，相比传统的径向密封，密封件的磨损量更低，长期运行不会出现负压泄漏导致的拾取不稳问题。

　　在结构细节处理上，吸嘴的中心通孔和定位块的定位槽做了同轴度公差约束，同轴度控制在0.02mm以内，保证拾取元件后元件中心和插装头的运动中心重合，避免贴装过程中出现元件偏移、浮高问题。定位块的承托面做了平面度处理，平面度公差0.01mm，拾取带引脚的元件时可以保证元件端面和承托面完全贴合，不会出现倾斜导致的插装引脚弯折问题。整个组件的重量控制在120g以内，不会给Z轴滑台带来额外的负载负担，可以适配设备最高的运动节拍，不会因为组件过重导致Z轴加减速性能下降，影响整线生产效率。
