PCB板LED驱动器自动插装治具结构

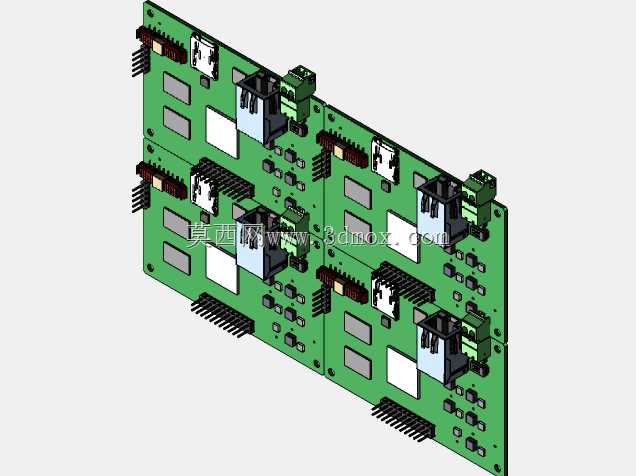

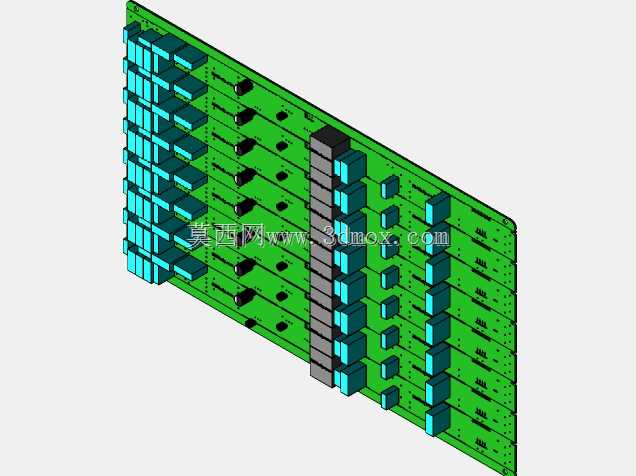

　　在PCBA批量组装的产线场景中，通孔类LED驱动器的插装长期是效率瓶颈——传统人工插装需要逐颗对位PCB板上的通孔，不仅单工位节拍难以匹配SMT产线的高速流转，还容易出现插装歪斜、引脚弯折、元件浮高等问题，后续波峰焊环节容易出现虚焊、掉件等不良。这套结构针对多联板批量插装需求设计，适配SMT后段通孔元件自动组装工位，可直接集成到RO驱动的自动插装设备执行端，完成整板LED驱动器的同步插装动作。从结构布局来看，主体承载基座采用与PCB拼板尺寸完全匹配的仿形设计，可直接固定标准尺寸的多连片PCB，板上的定位孔对应基座上的定位销，装板时无需反复调整位置，单次装夹即可完成整板定位，定位精度控制在0.05mm以内，

　　避免插装时元件引脚与PCB通孔错位。插装执行端采用模块化排布，每一列插装头对应PCB上一列LED驱动器的安装位，插装头的行程根据LED驱动器的本体高度、引脚长度做了适配，下压行程预留了0.2mm的缓冲量，既保证元件引脚完全穿过PCB通孔，又不会因为下压力度过大压伤PCB板面或者损坏元件本体。设计过程中优先考虑了产线换型的便捷性，插装头模块采用快拆结构，更换不同规格的LED驱动器或者不同排版的PCB板时，只需要更换对应排布的插装头模块和仿形定位基座，无需调整整个设备的主体框架，换型时间可控制在15分钟以内，适配多品种小批量的PCBA加工需求。结构的安装边界充分考虑了现有SMT产线的工位空间，整体宽度适配标准皮带线的宽度，

　　高度方向预留了与前后段接驳台的对接空间，不需要对现有产线做大规模改造即可直接上线使用。插装头的下压动力采用伺服驱动，每一个插装头的下压力度可单独调整，针对不同厚度的PCB板、不同引脚硬度的LED驱动器，可单独设置对应下压参数，避免硬接触造成的元件损伤。基座上还设置了浮高检测位，插装完成后可通过检测触针判断每个LED驱动器是否插装到位，出现浮高、歪斜的情况会直接触发设备报警，提醒操作人员排查异常，避免不良品流到下一个焊接工位。在排板设计上，插装头的间距完全对应PCB上元件的安装间距，相邻插装头之间预留了足够的避让空间，避免插装过程中相邻元件之间发生干涉，同时也预留了传感器的安装位，可实时检测元件是否缺料，

　　出现料不足的情况提前触发补料提醒，减少设备空转等待的时间。整套结构的受力部分做了加强设计，长期高频往复运行不会出现结构形变，保证插装精度的长期稳定性，适配24小时连续运转的量产产线需求。针对PCB板容易被压伤的问题，基座与PCB接触的面采用防静电优力胶材质，硬度控制在邵氏60度，既保证支撑刚性，又不会刮伤PCB表面的阻焊层，同时可导出生产过程中产生的静电，避免静电击穿LED驱动器内部的芯片。插装头的下端设置了弹性吸嘴，取料时可通过负压吸附LED驱动器本体，定位完成后下压插装，插装到位后负压释放，吸嘴抬升，整个动作流程连贯，单块整板的插装节拍可控制在8秒以内，相比人工插装效率提升6倍以上，同时插装不良率可控制在0.1%以下。
