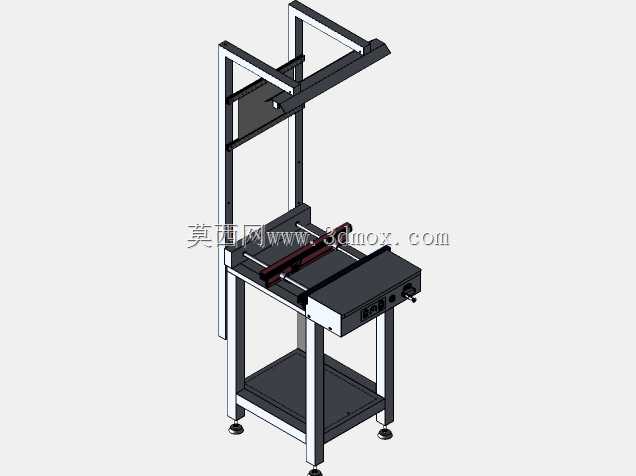

带照明支架的SMT产线PCB输送接驳台

　　在SMT电子制造产线的工位衔接环节，这类带顶部照明的PCB输送设备是衔接印刷、贴片、检测等多工位的核心接驳载体，主要承担不同工序间PCB板的平稳传输、暂存与对位功能，解决不同设备间的高度差、节拍差匹配问题，避免板件在转运过程中出现剐蹭、偏移、掉落等不良。从结构设计来看，设备主体采用铝型材搭建框架，兼顾轻量化与结构刚性，底部配置可调脚杯，可在不平整的车间地面完成水平校准，抵消地面沉降或安装面不平带来的机架倾斜问题，保证输送皮带的运行平面度，避免板件传输过程中出现跑偏。下部设置置物层板，可放置作业指导书、擦拭耗材、小型检测工具等工位常用物品，减少作业人员往返取物的动线浪费，提升单工位作业效率。

　　顶部的悬臂式照明支架是该设备区别于普通接驳台的核心设计，支架采用型材拼接结构，可根据工位作业需求调整照明灯具的安装高度与照射角度，灯架走线隐藏在型材槽内，避免明线剐蹭、积尘的问题，照明覆盖整个输送作业区域，为人工目检、接板操作、异常处理提供充足的照度，尤其适合需要人工辅助确认板件状态的EMS柔性产线，应对多品种小批量的生产场景时，无需额外加装临时照明，减少工位改造工作量。输送段采用双皮带输送结构，皮带宽度可根据PCB板的尺寸范围进行调节，适配不同规格的单面板、双面板以及轻度载具的传输需求，输送速度可通过侧部的控制旋钮进行无级调节，匹配前后工位的生产节拍，避免出现板件堆积或工位待料的情况。侧部集成的控制单元包含启停、调速、急停等基础功能，操作面板高度符合人体站立作业的操作区间，作业人员无需弯腰或抬手即可完成参数调整，急停按钮设置在面板最外侧，出现卡板、掉板等异常时可快速触发停机，降低设备与板件的损坏风险。

　　从安装边界来看，设备整体占地尺寸适配标准SMT产线的工位间距，机架宽度控制在单工位操作所需的最小范围，不会占用过多的车间通道空间，设备进料端与出料端均预留了与前后设备对接的安装位，可通过调节机架高度实现与不同型号印刷机、贴片机、回流焊、AOI检测设备的进出口高度匹配，对接时无需额外制作转接结构，缩短产线搭建与换型调整的周期。设计过程中充分考虑了SMT车间的ESD防护需求，输送皮带采用防静电材质，机架整体预留接地端子安装位，可直接接入车间防静电接地系统，避免传输过程中静电击穿PCB板上的精密元器件，降低电子制造过程中的静电损坏率。设备的传动结构采用隐藏式设计，电机、传动轮、张紧结构均设置在侧板内侧，外部无外露传动部件，避免作业人员衣物、工具卷入传动结构的安全隐患，同时减少车间浮尘附着在传动部件上，降低日常维护的清洁工作量，张紧机构设置在侧板外侧，无需拆解设备护板即可完成皮带张紧度的调整，日常维护操作便捷。

　　在实际产线应用中，这类设备除了基础的输送功能外，还可根据工艺需求在顶部照明支架上加装小型扫码枪、检测传感器、辅助作业工装等附件，拓展出板件扫码追溯、 presence检测、临时作业平台等功能，适配EMS工厂多品种、快换型的生产特点，无需对设备主体进行大规模改造即可满足不同订单的生产需求。机架的型材连接采用标准角件连接，无焊接结构，后期如果需要调整设备长度、支架高度，可直接拆解型材重新组装，提升设备的复用率，减少产线调整时的设备投入成本。输送段的两端设置了挡停机构安装位，可根据工艺需求加装挡停气缸，实现板件在输送段的精准定位，满足需要在接驳台位置完成人工检修、插件、贴标等附加作业的需求，挡停位置可根据板件长度进行灵活调整，适配不同尺寸板件的定位需求。
