LED驱动PCB组件自动化装配结构设计

　　在国内电子制造产业集群的SMT与通孔混装产线场景中，这类LED驱动PCB组件的自动化装配结构，是解决中小批量驱动板生产效率瓶颈的核心载体。不同于消费类电子的高密度PCB设计，LED驱动板需要兼顾功率器件散热、强电走线间距、插件元件与贴片元件的混装定位精度，这套三维结构在设计阶段就完全围绕产线自动化作业的全流程需求展开。从实际产线应用来看，该组件结构适配波峰焊、选择性波峰焊、自动插件机、在线AOI检测等多工位的通行要求，板边预留的统一工艺夹持边宽度符合行业通用轨道传输标准，不需要额外加装载具就能完成全线流转，能大幅减少产线换型的调机时间。设计过程中首先梳理了LED驱动板的元件布局逻辑：

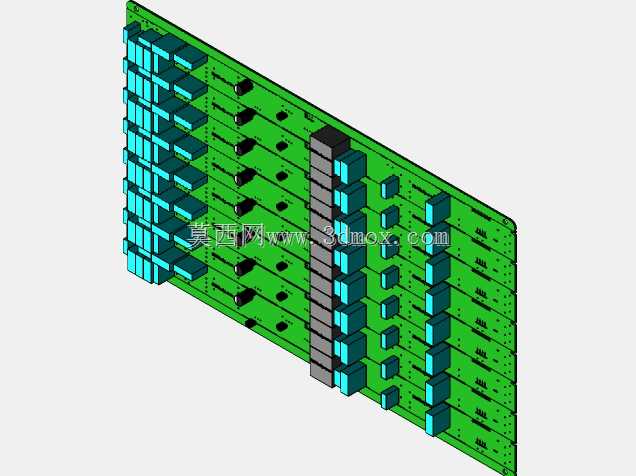

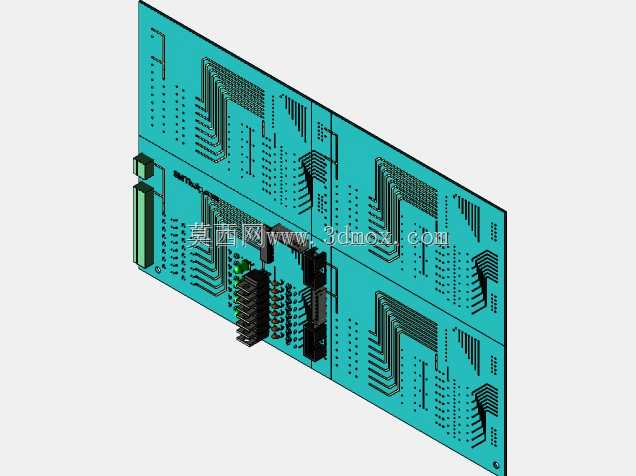

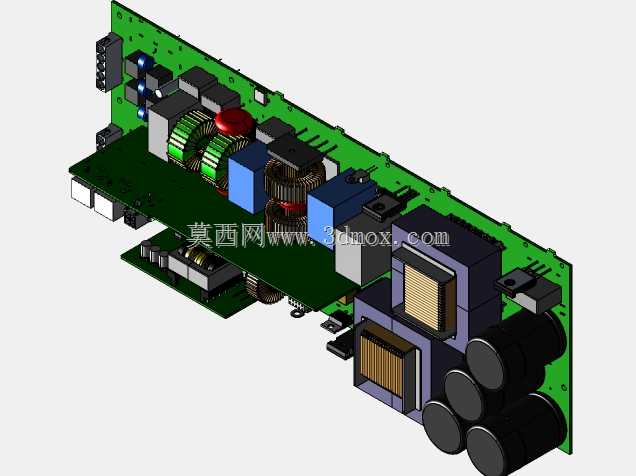

　　高压区与低压区的开槽隔离结构直接整合在PCB拼板设计中，避免后续加装绝缘片的工序；功率MOS管、整流桥这类发热元件的焊盘位置预留了足够的散热焊盘面积，同时对应位置的拼板连接筋做了减薄处理，减少分板时对元件焊点的应力冲击；接插件、电解电容等通孔元件的安装孔位公差严格控制在±0.05mm范围内，匹配自动插件机的插装精度要求，不会出现插偏、顶起元件的问题。从安装边界来看，单块PCB的外形尺寸适配常规LED驱动电源的壳体安装槽位，拼板后的整体尺寸符合多数中小型SMT设备的最大加工幅面限制，板上定位孔的位置同时兼容治具定位、光学定位两种方式，不管是老旧的机械定位产线还是新的视觉定位产线都能直接适配。结构细节上，

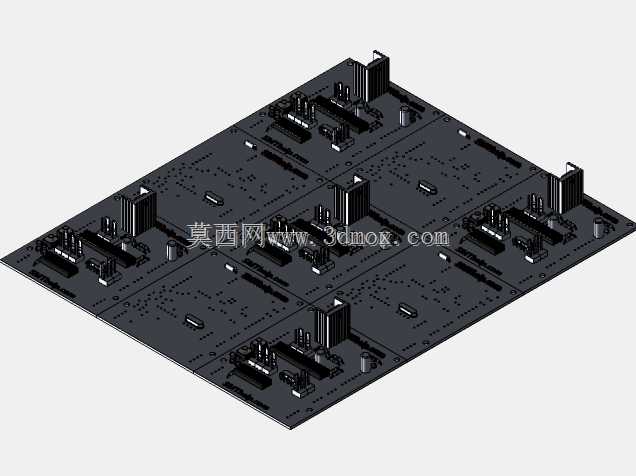

　　拼板间的V-Cut深度经过反复验证，既保证流转过程中不会出现板件断裂，又能让分板工序的应力控制在元件可承受范围内，避免陶瓷电容、晶振这类易损元件因为分板应力出现隐性裂纹；板上预留的测试点位置统一排布在板边一侧，适配在线测试设备的探针阵列，不需要额外制作测试治具就能完成通电检测。不同于常规PCB设计只关注电气性能，这套结构在设计时同步考虑了自动化组装的全流程需求：从锡膏印刷阶段的钢网开口对应，到回流焊阶段的元件承重分布，再到后续组装外壳时的螺丝孔位对齐，每一处结构细节都对应实际生产中的一个作业工位，能有效减少产线的人工干预节点，降低组装过程中的不良率。对于从事电子制造自动化设备设计、PCB结构设计的工程师来说，这套结构可以直接作为同类LED驱动板自动化产线适配设计的参考模板，其布局逻辑、工艺边设计、拼板方式都经过实际生产验证，能有效缩短同类产品的设计迭代周期，避免因为结构设计不合理导致的产线适配问题。
