机加工V型块压紧式工件固定夹具结构

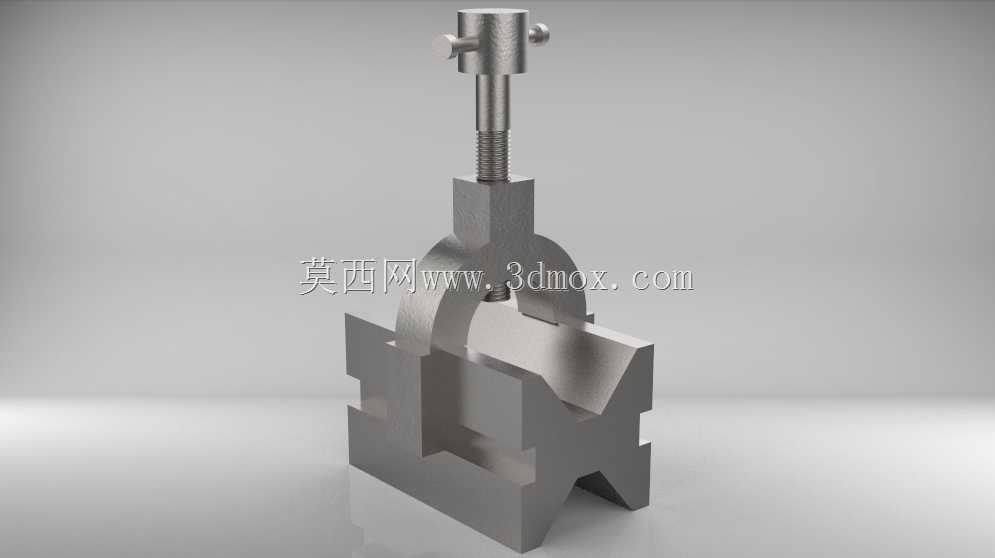

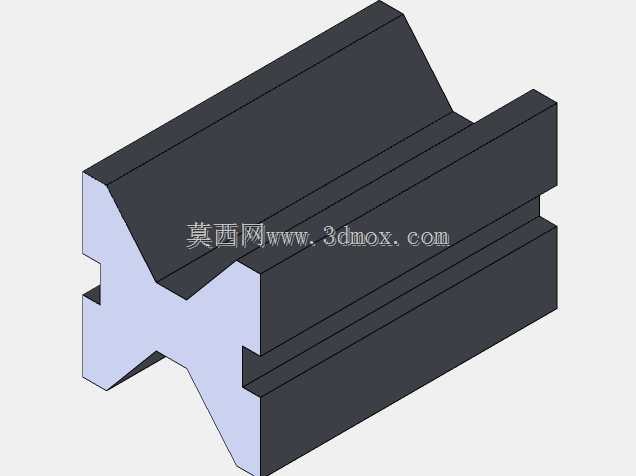

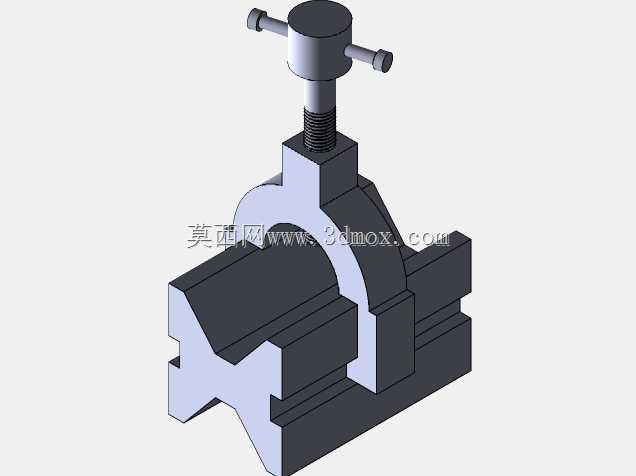

　　在常规机械加工的工序流转里，轴类、套类零件的装夹定位一直是中小批量生产环节里影响加工效率的核心因素之一，这款固定夹具正是针对直径范围在20mm到60mm之间的回转体零件装夹需求设计，适配普通铣床、平面磨床、钻床的工作台T型槽安装场景，也可直接固定在检验平台上作为工序间检测的定位基准使用。从结构组成来看，整套装置分为V型定位基座、顶部压紧螺杆、压块、锁紧旋钮四个核心部分，V型基座采用90度开口角设计，这个角度是经过多轮工序验证的通用选型，既可以保证不同直径的回转体零件放入后，中心高度的变化量控制在合理范围内，避免每次装夹都重新对刀找正，又能保证V型面和工件外圆有足够的接触面积，减少装夹压痕，同时避免夹紧时工件发生径向转动。

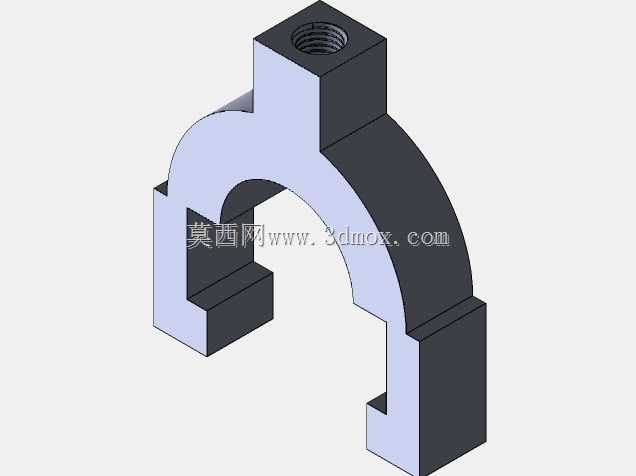

　　基座底部做了和标准工作台T型槽匹配的定位凸台，安装时可以直接嵌入槽内，不需要额外打表找正基座的平行度，凸台两侧预留了螺栓穿装孔，可通过T型螺栓将整套夹具牢牢固定在工作台上，承受铣削加工时的径向切削力不会发生位移。顶部的压紧螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，长期反复夹紧松开也不会出现螺纹滑牙的问题，螺杆下端连接的弧形压块做了浮动连接设计，压块可以绕螺杆下端的球头小幅摆动，这样在夹紧不同直径的工件时，压块的弧面可以和工件外圆完全贴合，不会出现点接触压伤工件表面的情况，也能避免夹紧力偏向一侧导致工件定位偏移。螺杆顶部的星形旋钮做了滚花处理，操作人员不需要借助扳手，徒手就可以完成夹紧和松开操作，

　　在频繁更换工件的工序里，这个设计能大幅减少装夹辅助时间。在实际使用场景中，这类夹具最常应用在轴类零件的键槽铣削、径向孔钻削、端面扁位磨削工序里，相比三爪卡盘装夹，它的装夹速度更快，而且不会在工件已加工表面留下卡爪压痕，相比普通平口钳装夹，V型定位的自动对中特性可以保证回转体零件的中心轴线始终和工作台进给方向平行，不需要每次装夹都找正工件的圆跳动。设计过程中，V型基座的两个定位斜面做了表面淬火处理，硬度达到HRC45-50，长期和金属工件接触摩擦也不会出现凹陷磨损，保证定位精度的长期稳定性，基座的整体高度控制在120mm，压紧螺杆的最大行程是50mm，这个尺寸边界刚好覆盖常规小型轴类零件的装夹高度需求，

　　不会因为夹具过高导致加工时刀具悬伸量过大产生振刀，也不会因为夹具过低导致加工时刀具撞到工作台面。在安装边界上，整套夹具的底座长宽尺寸为100mm*80mm，占用工作台面积很小，同一个工作台面上可以同时布置多套该夹具，实现多工件同时装夹加工，进一步提升批量加工的效率。在做三维结构设计时，各个活动部件之间都预留了合理的装配间隙，螺杆和基座的螺纹孔之间做了润滑脂存储槽设计，长期使用也不会因为铁屑进入螺纹配合面出现卡滞，压块和工件接触的表面做了防滑纹理处理，夹紧时可以提供足够的摩擦力，承受较大的轴向切削力也不会让工件发生轴向窜动。针对不同的加工场景，这套夹具还可以通过更换不同开口尺寸的V型块来适配更大或者更小直径的工件，基座部分可以通用，只需要更换定位块就可以覆盖更多的工件规格，大幅降低工装制作的成本。在检验工序使用时，这套夹具可以直接放置在大理石检验平台上，将待检测的轴类零件放在V型块上，配合百分表就可以快速检测工件的径向圆跳动、同轴度等形位公差，不需要制作专用的检测工装，通用性极强。需要注意的是，在装夹毛坯件时，需要提前清理V型面和工件表面的氧化皮、铁屑，避免杂质垫在定位面上导致定位精度下降，夹紧时的扭力不需要过大，只要保证工件在加工过程中不会发生位移即可，过大的夹紧力会导致V型块和螺杆发生不必要的变形，影响夹具的使用寿命。
