铝型材框架高精度FDM熔融沉积3D打印机

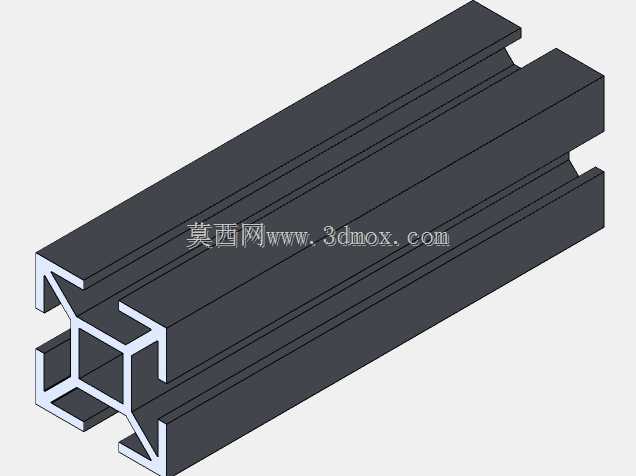

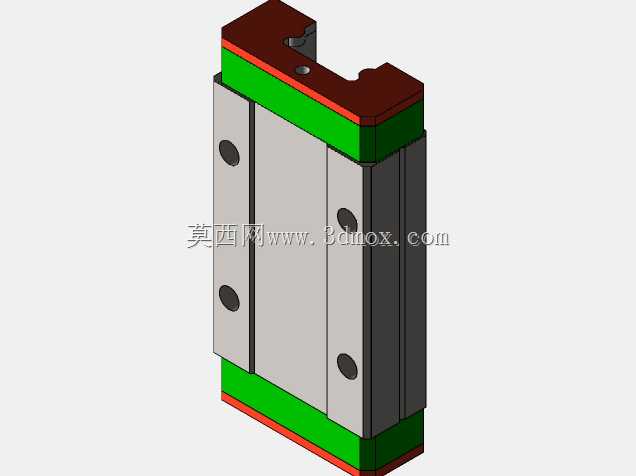

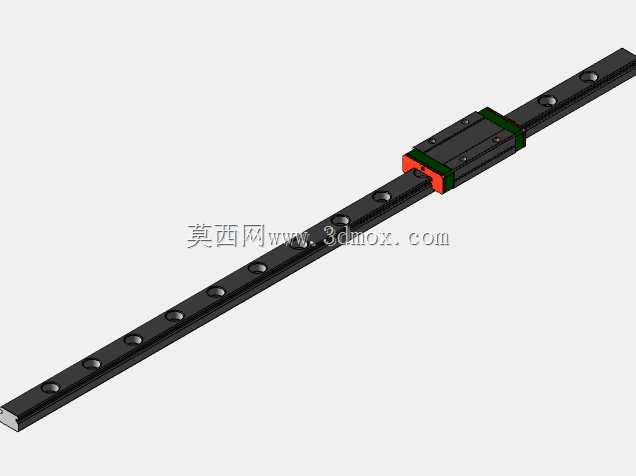

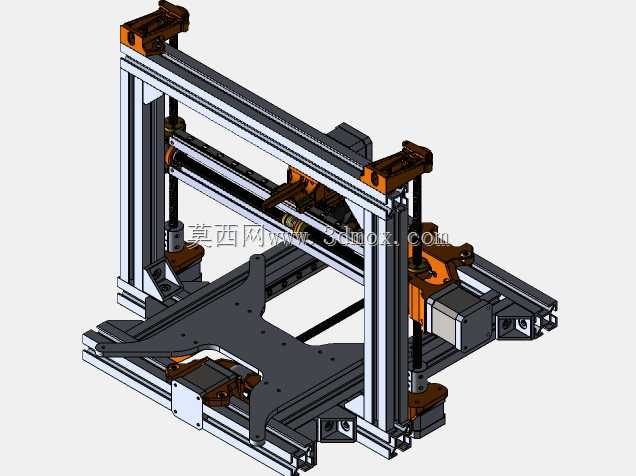

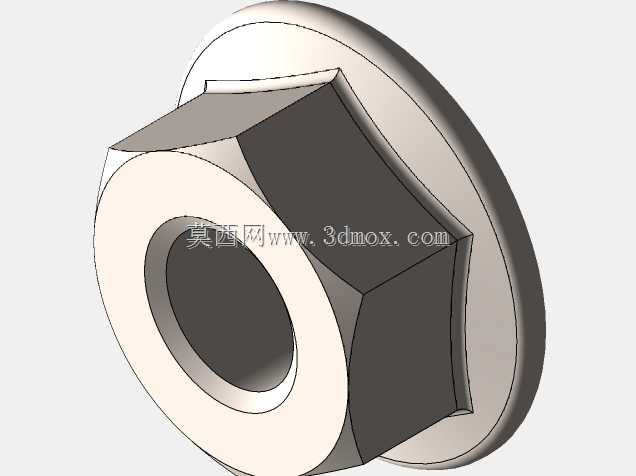

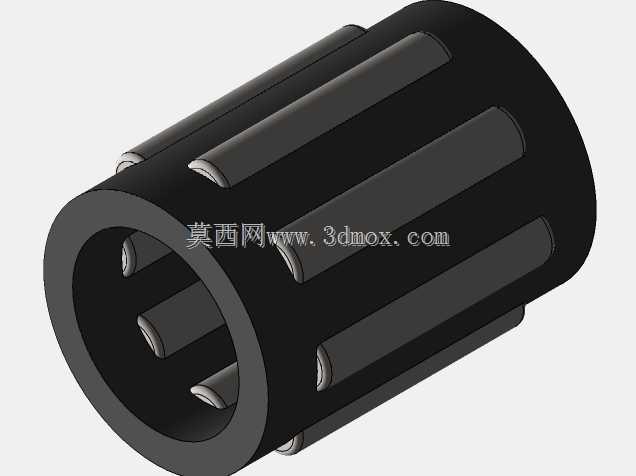

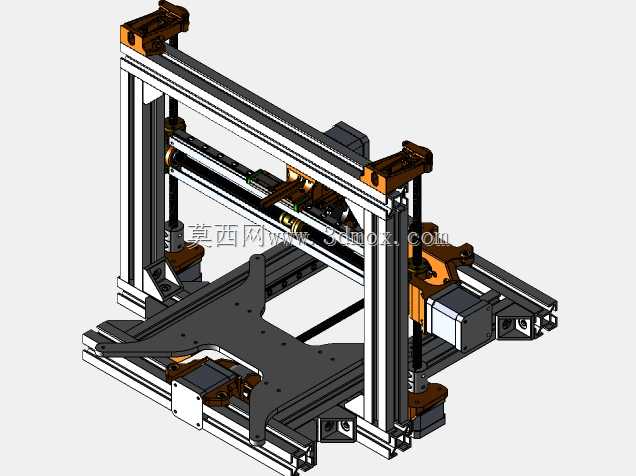

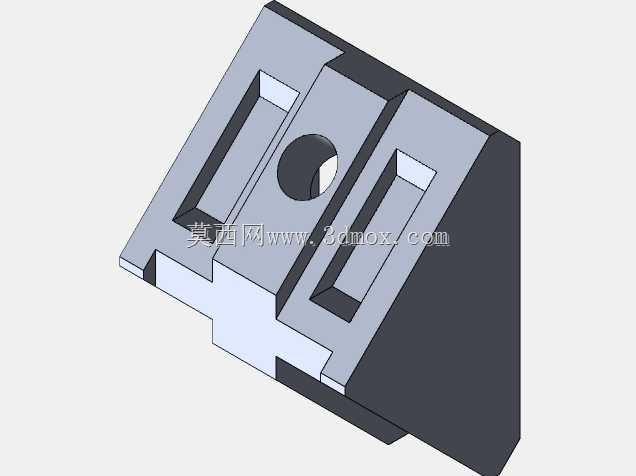

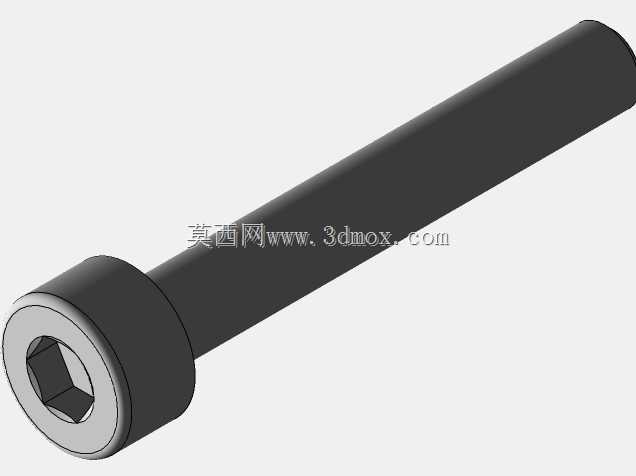

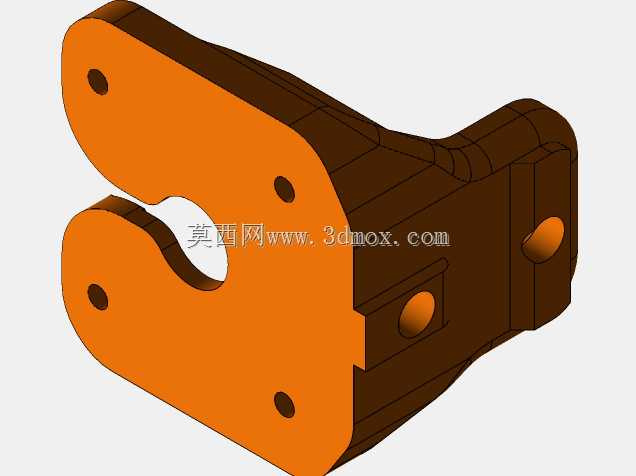

　　这款桌面级熔融沉积成型设备的整体框架采用30×30mm规格工业铝型材搭建，型材槽口可兼容标准T型螺栓与滑块螺母，所有连接节点通过角码与内六角螺钉锁紧，装配时可通过塞尺校准各型材端面的垂直度，框架整体静态刚性可满足高速运动下的抗振需求，避免打印过程中因框架共振引发的层纹偏移问题。三个运动轴均配置线性导轨作为运动导向副，相比光杆导向结构，线性导轨的滚动摩擦系数更低，配合预压滑块可消除径向游隙，运动过程中的直线度误差可控制在每米0.02mm以内，适配高速移动下的定位精度要求。

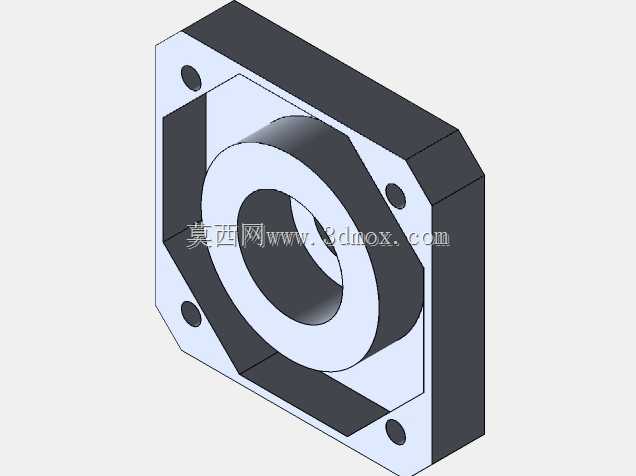

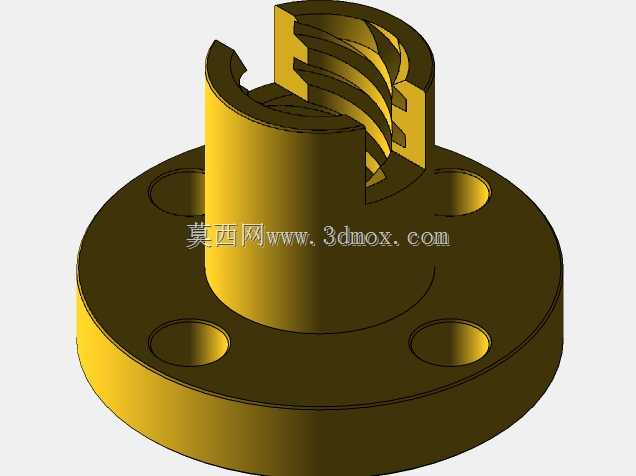

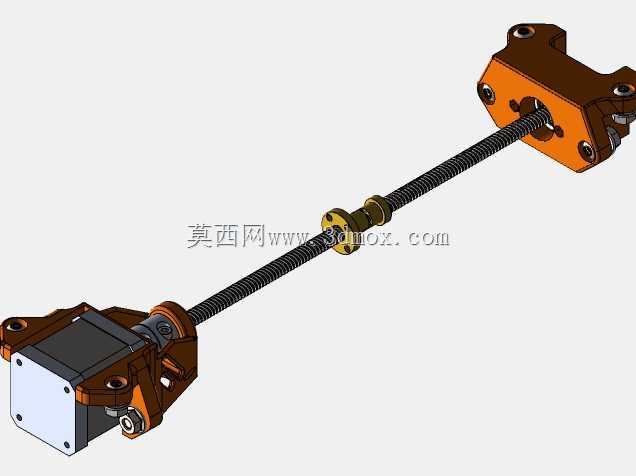

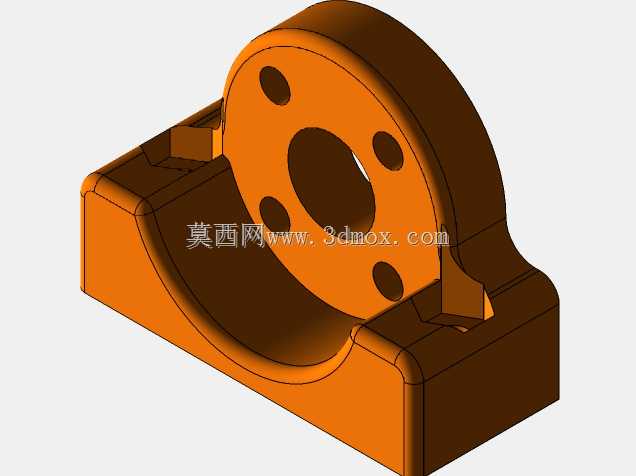

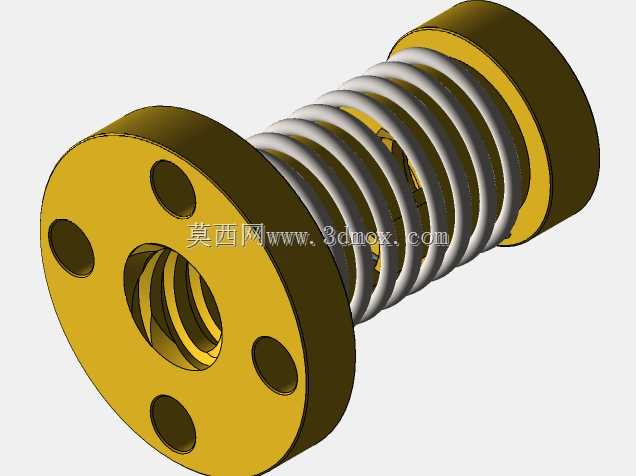

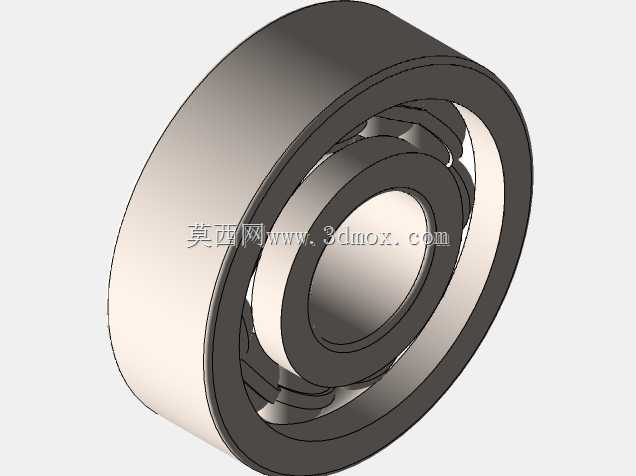

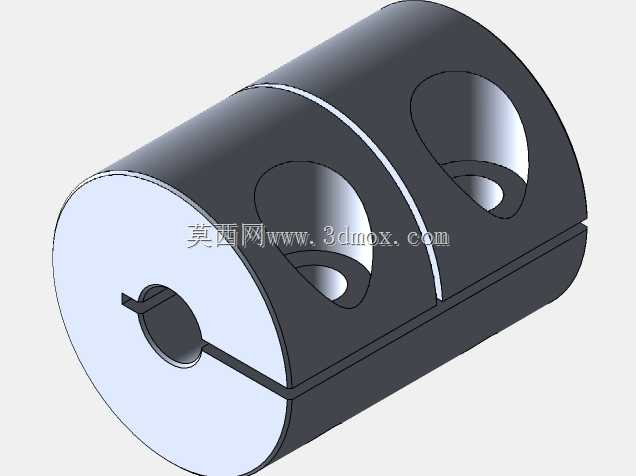

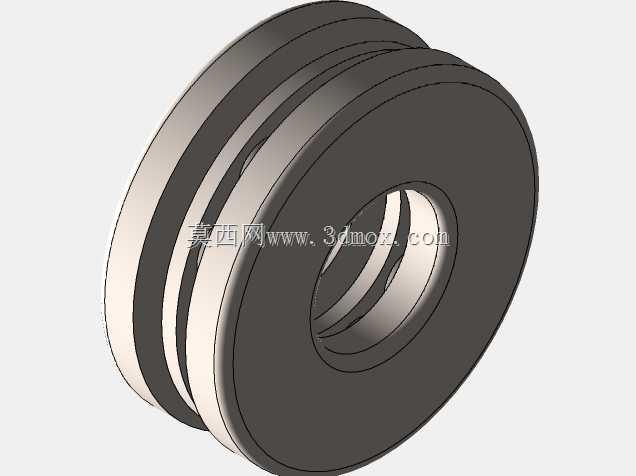

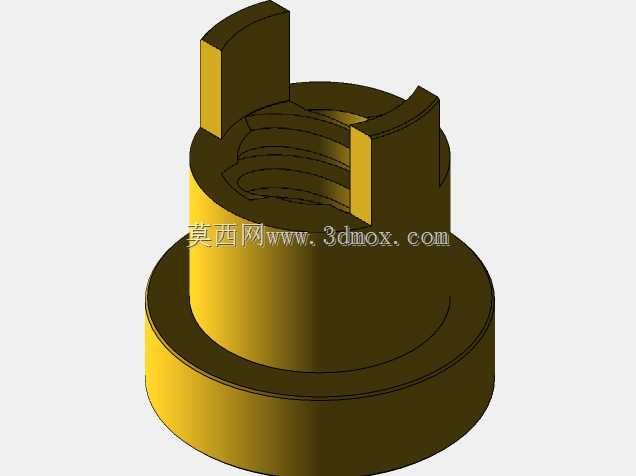

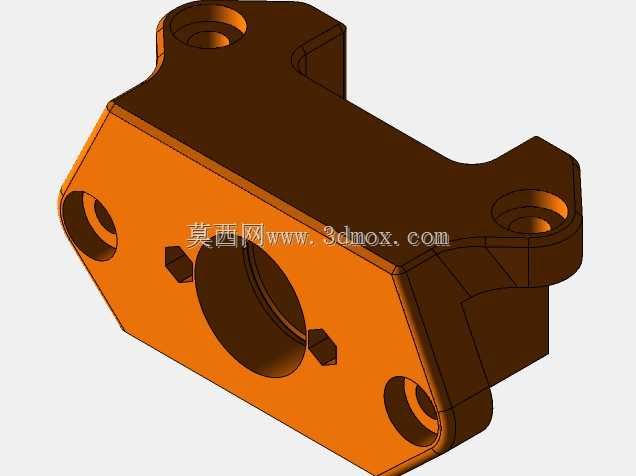

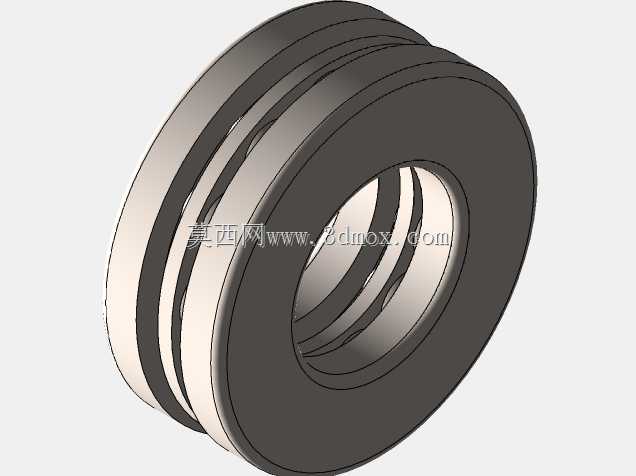

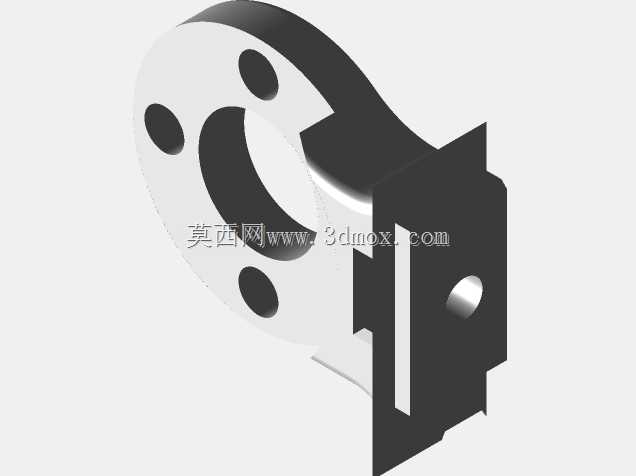

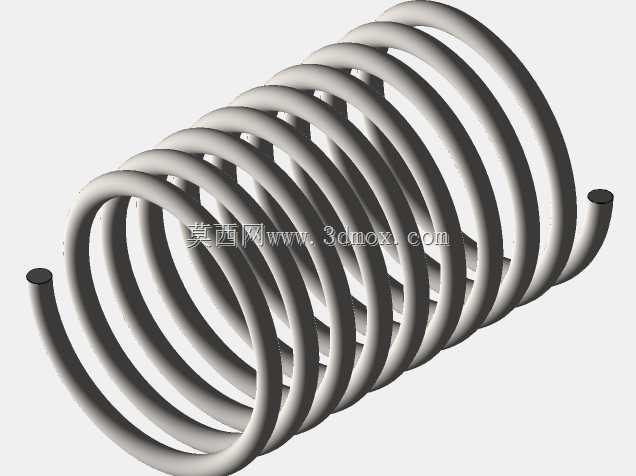

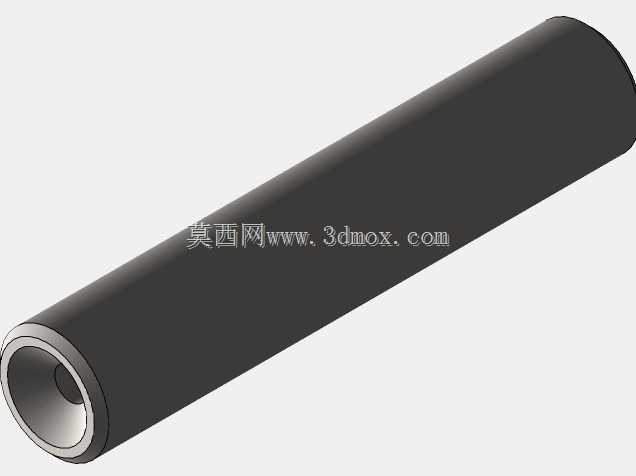

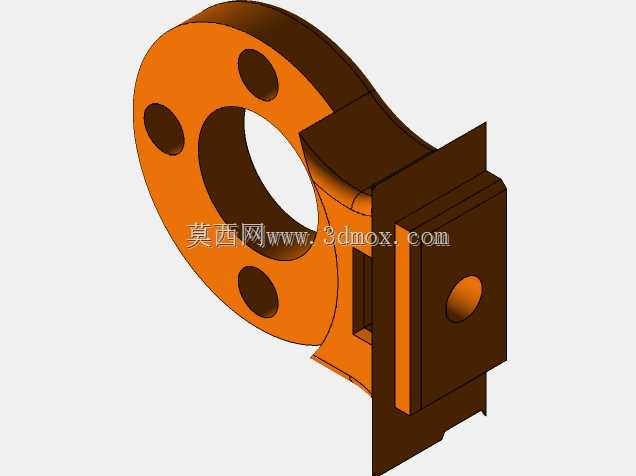

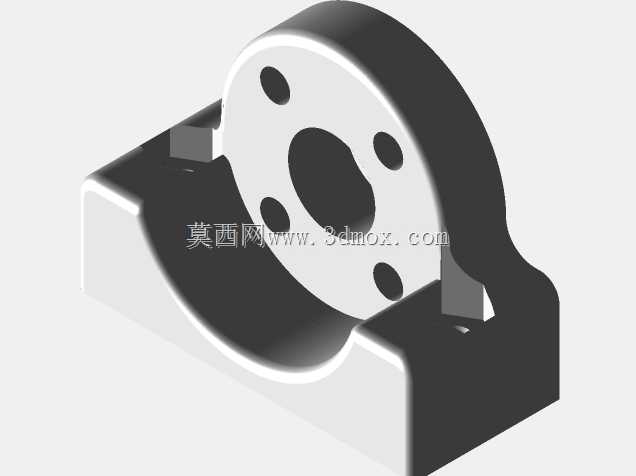

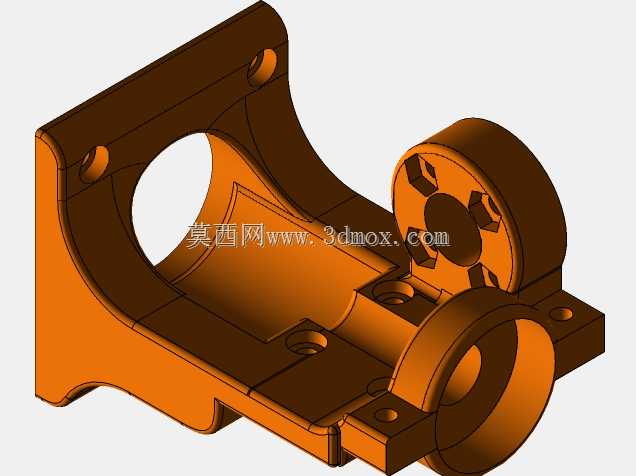

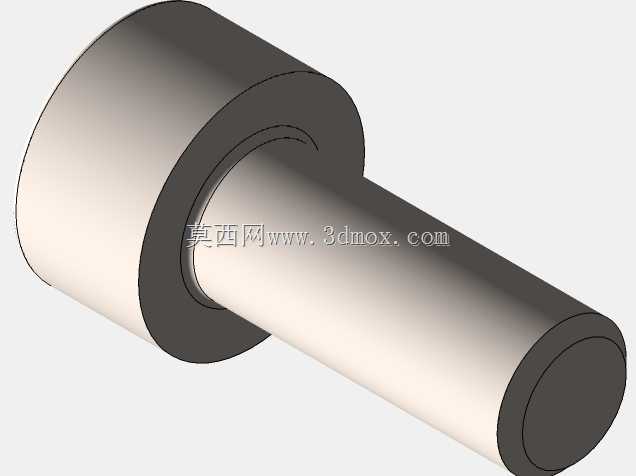

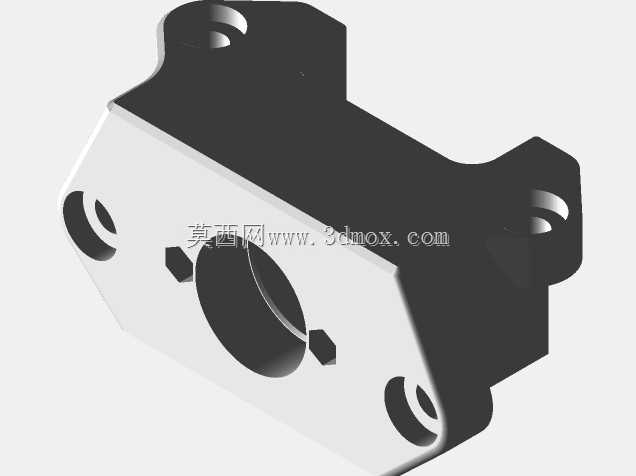

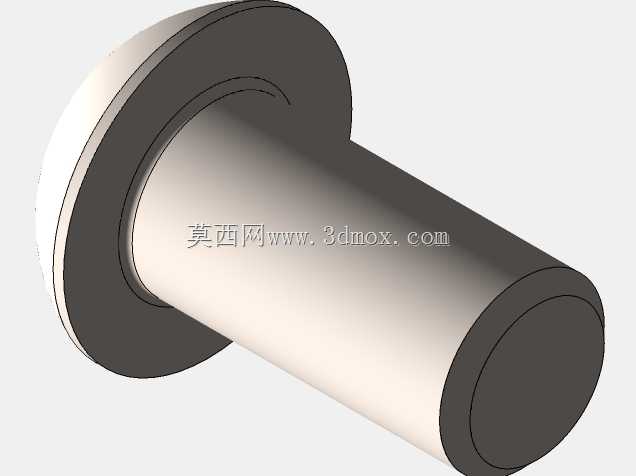

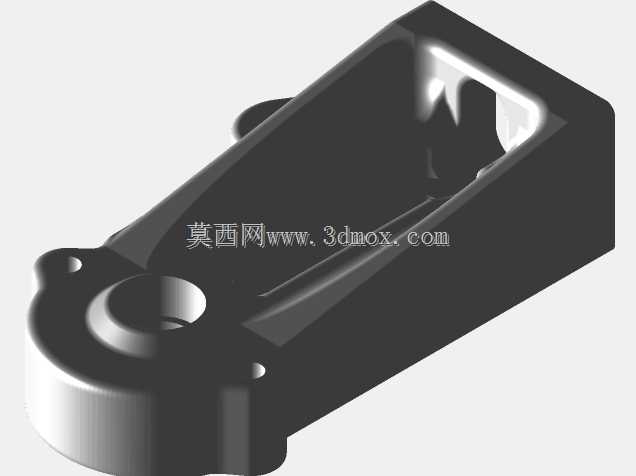

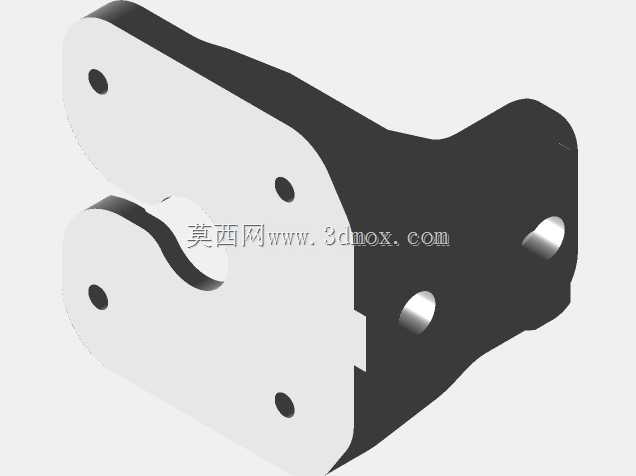

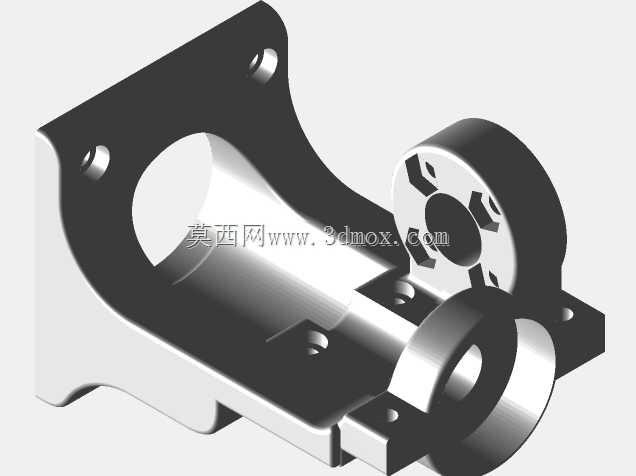

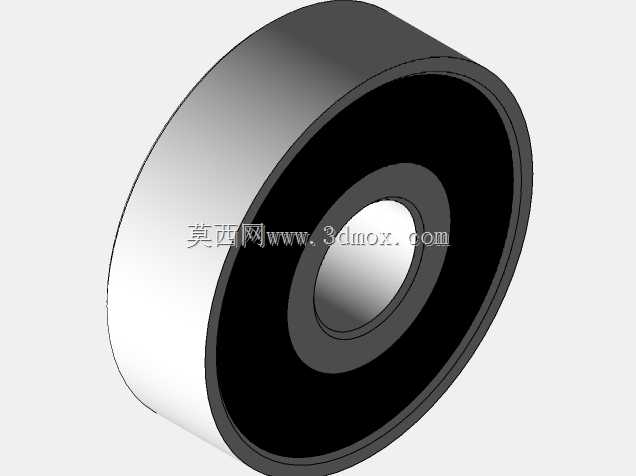

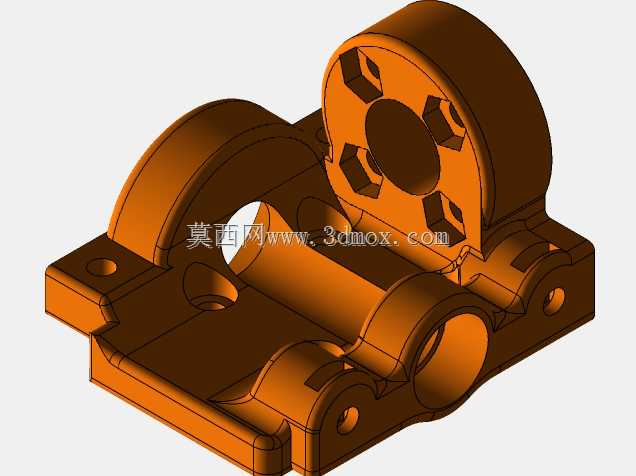

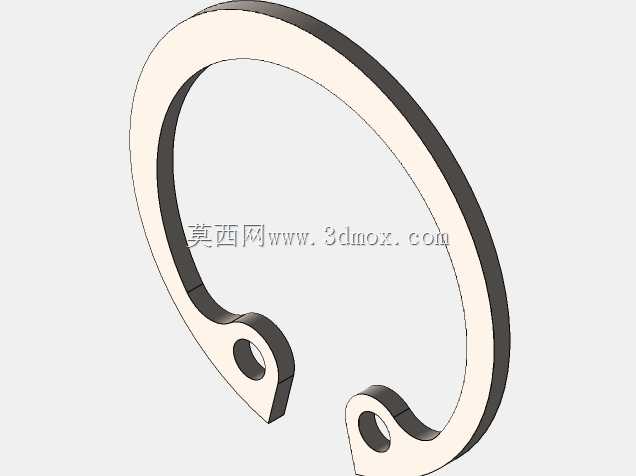

　　传动系统全部采用T8型梯形丝杠搭配无齿隙消隙螺母，消隙螺母内置的预压弹簧可自动补偿丝杠螺纹副的轴向磨损间隙，避免反向运动时的空程误差，所有丝杠两端均配置深沟球轴承做径向支撑，轴承座与铝型材框架通过定位销保证同轴度，装配时需通过百分表打表调整丝杠与导轨的平行度，平行度误差需控制在0.05mm以内，防止运动过程中出现卡滞或爬行现象。

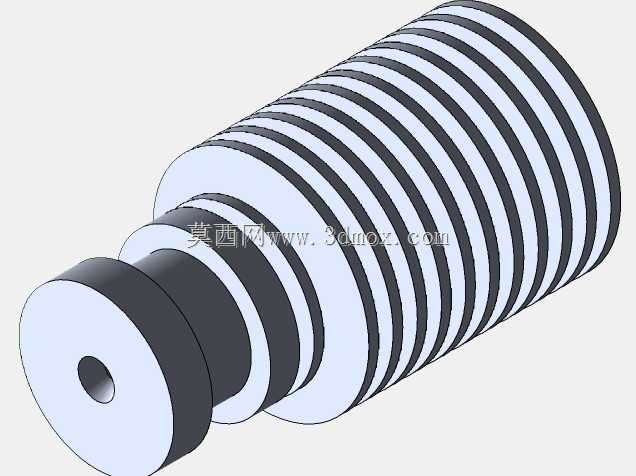

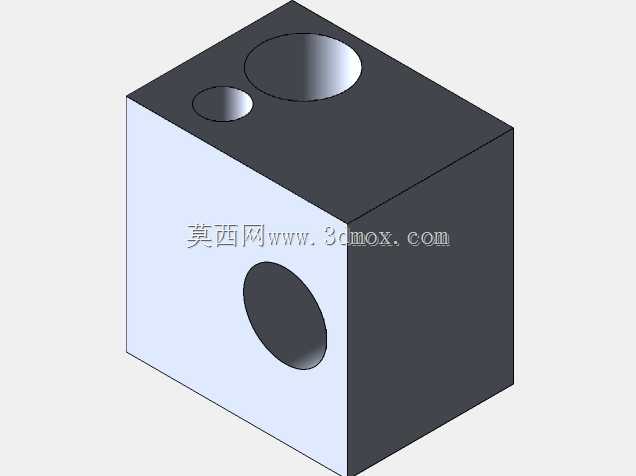

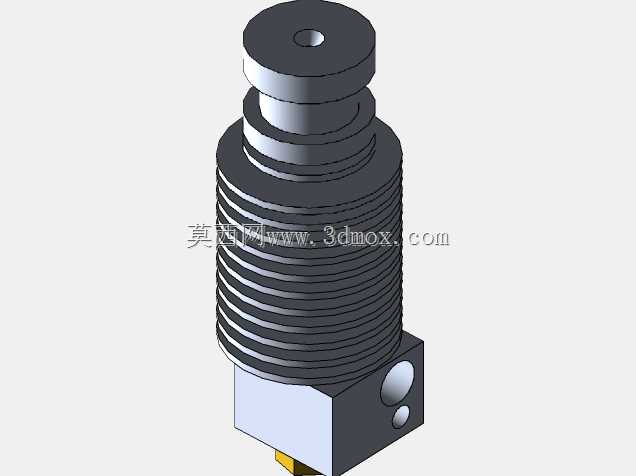

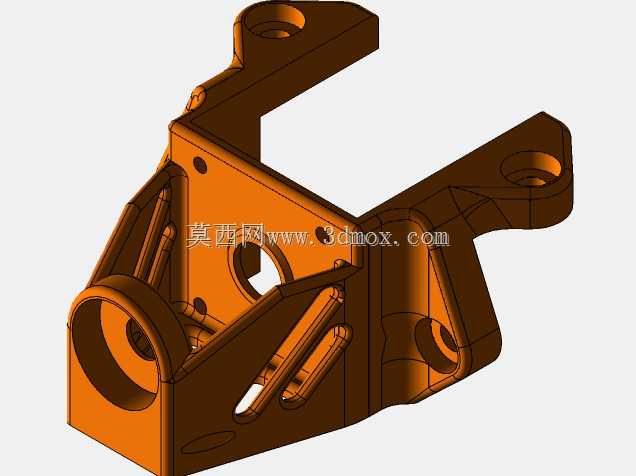

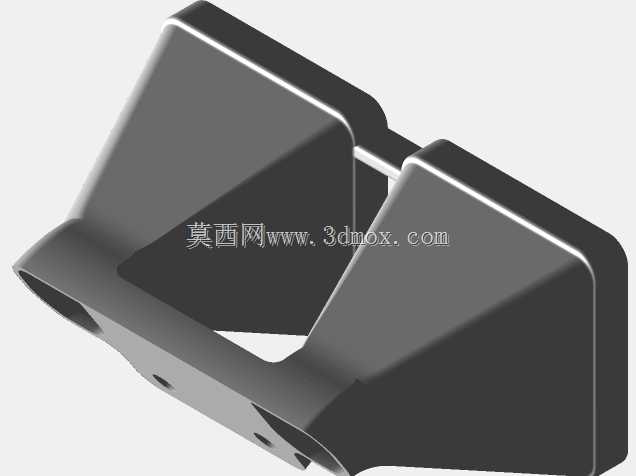

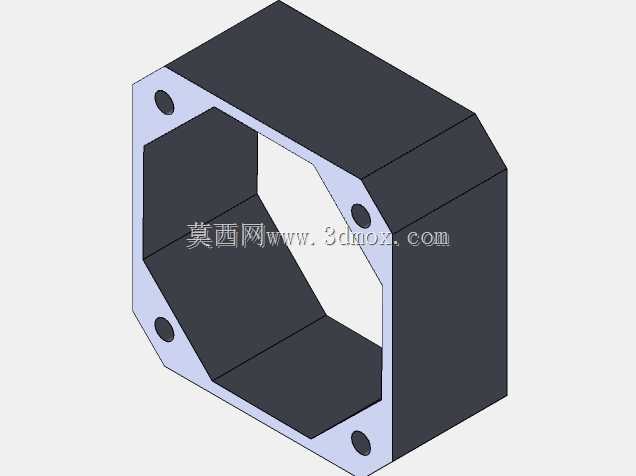

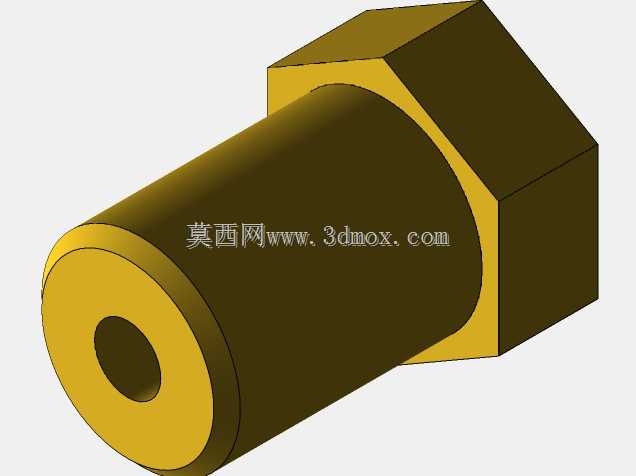

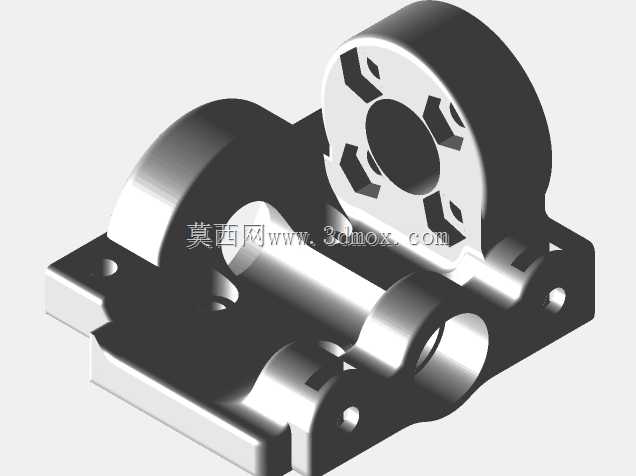

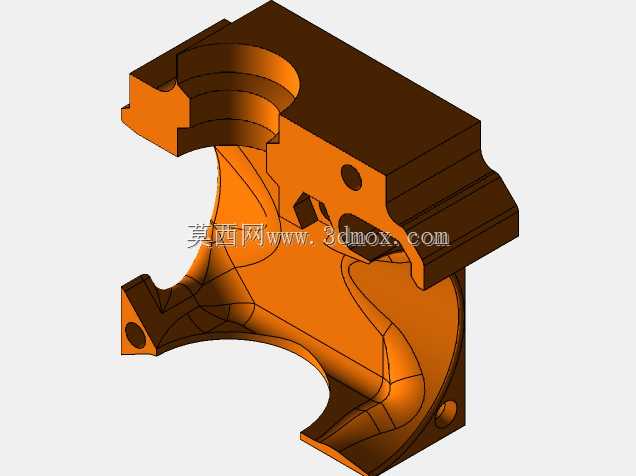

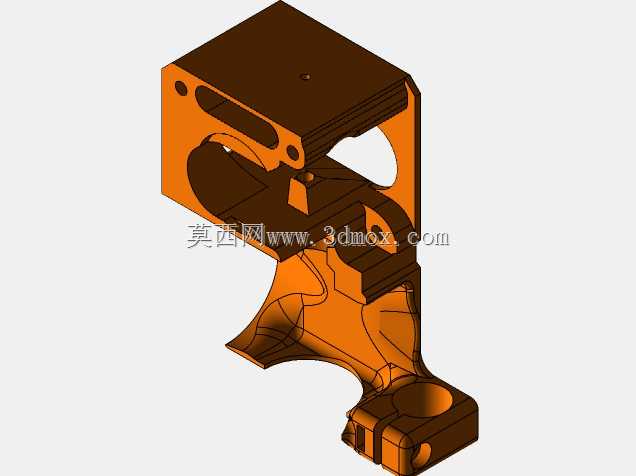

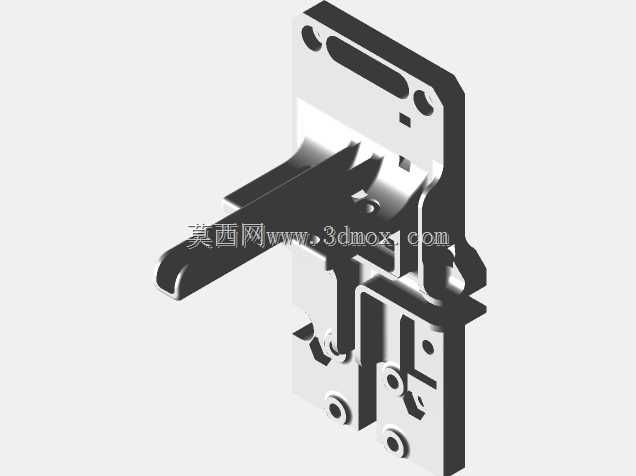

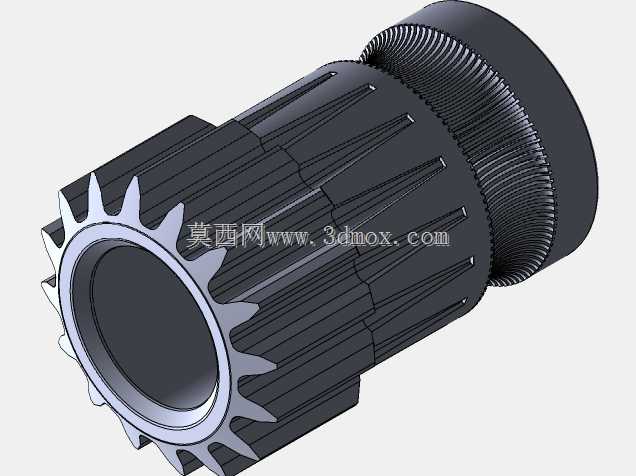

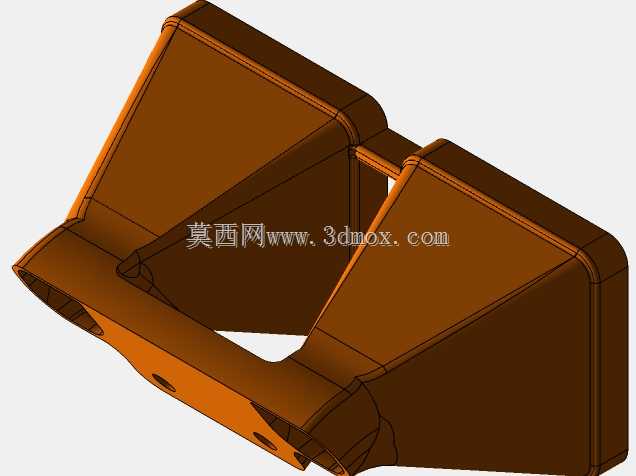

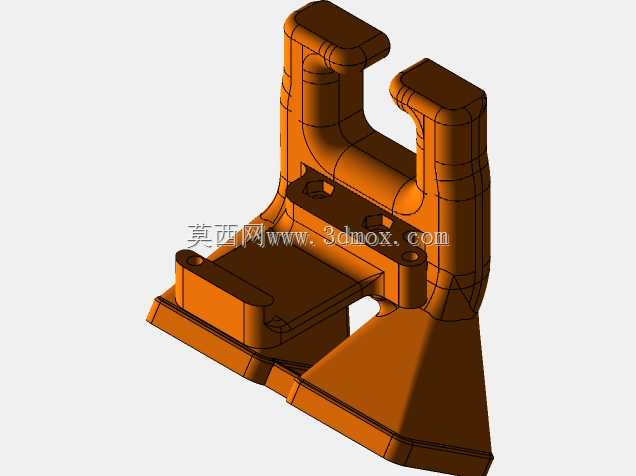

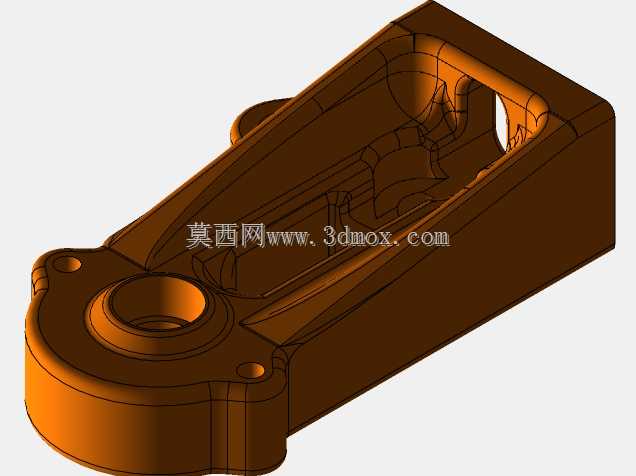

　　设备的耗材挤出结构采用双齿轮送料方案，送料齿轮的啮合间隙可通过调节螺钉微调，保证PETG等柔性耗材输送过程中不打滑、不啃料，挤出端加热块适配0.4mm直径标准喷嘴，加热块内置的热敏电阻与加热棒可精准控制熔融温度，配合散热风道可实现耗材的快速熔融与冷却定型，层厚设置范围覆盖0.1mm到0.3mm区间，可兼顾打印精度与成型效率。

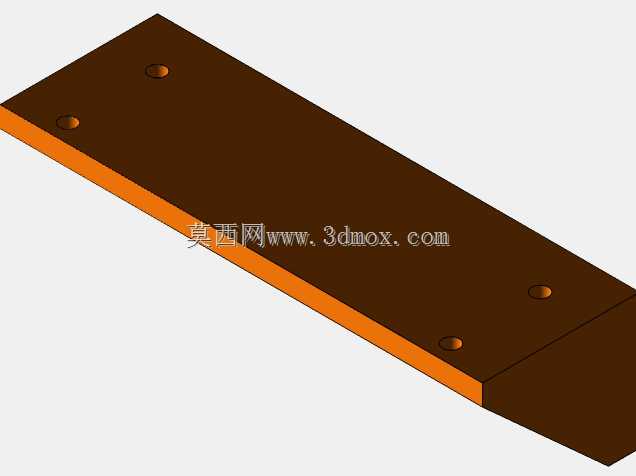

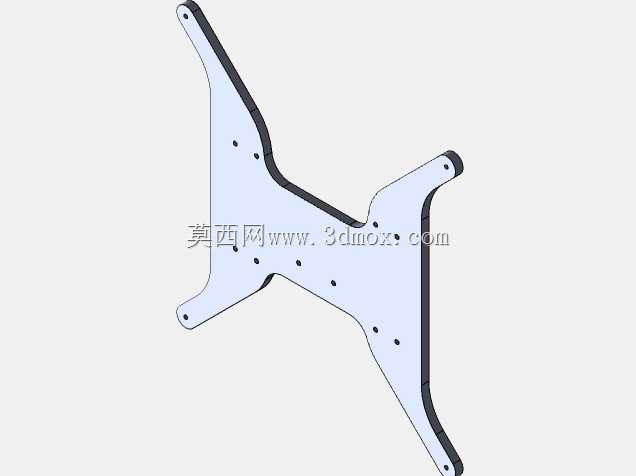

　　成型空间的有效行程为X轴260mm、Y轴210mm、Z轴210mm，若调整床身安装位置Z轴最大行程可拓展至215mm，设备整体安装占位尺寸为X向450mm、Y向360mm、Z向350mm，放置时需预留后侧与左侧各100mm的走线与散热空间，底部可搭配橡胶减震脚垫降低运动时的振动传递。Y轴运动平台采用悬臂式结构，平台表面可粘贴柔性磁吸贴膜，方便打印完成后模型的取件，平台调平采用四点手动调平结构，配合接近传感器可实现Z轴原点的自动校准，每次开机打印前可自动完成原点定位，减少人工调平的操作步骤。

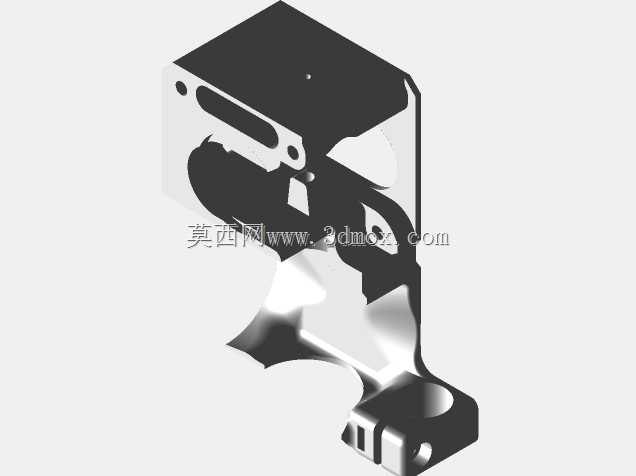

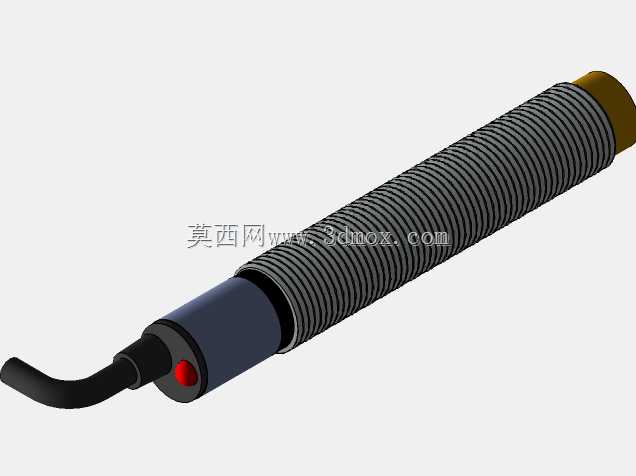

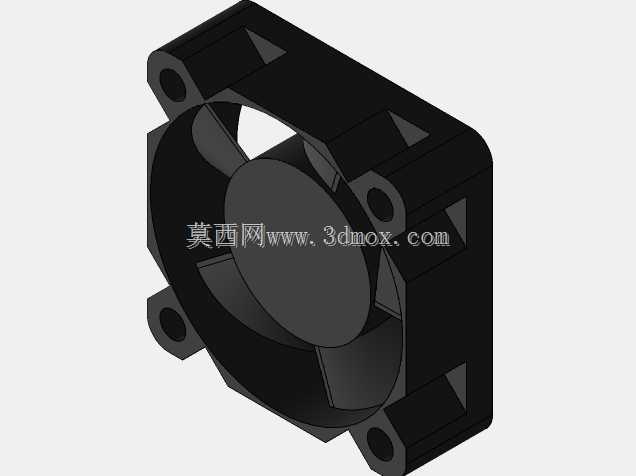

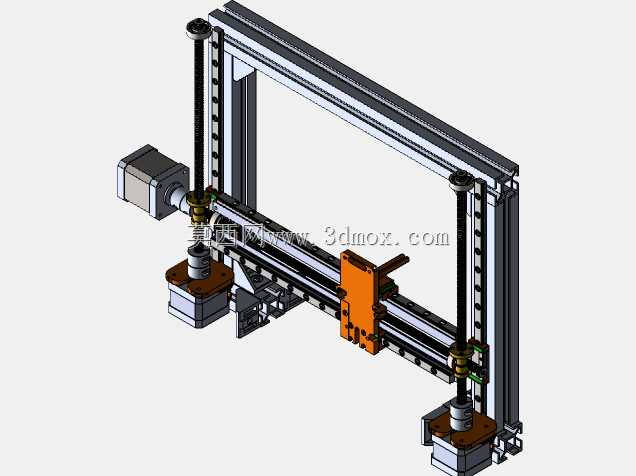

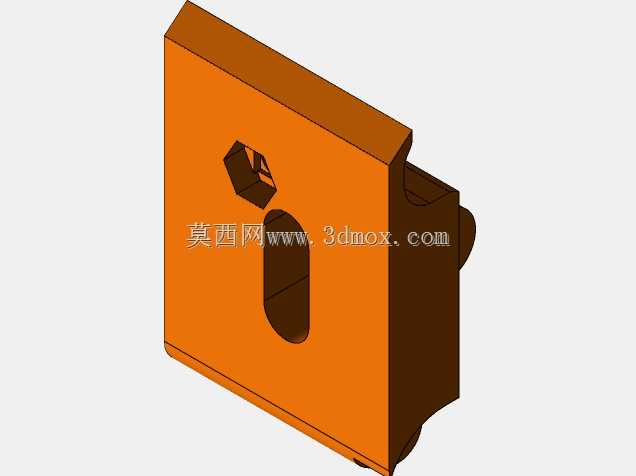

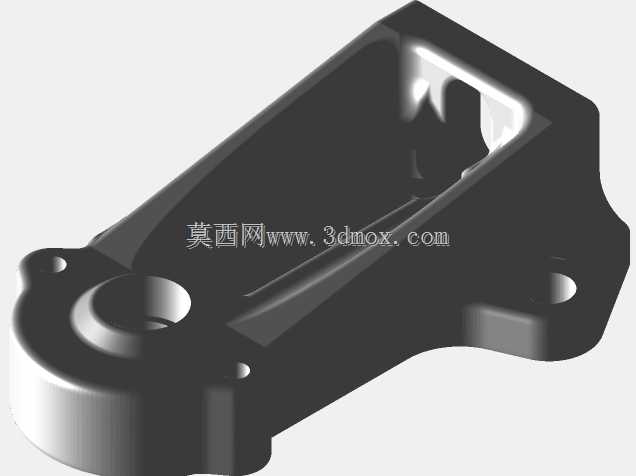

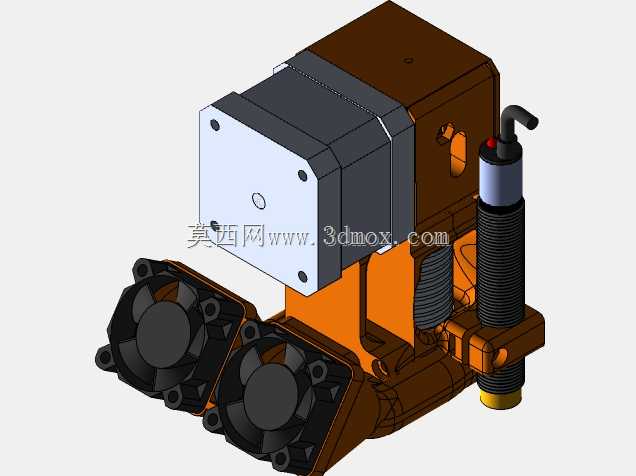

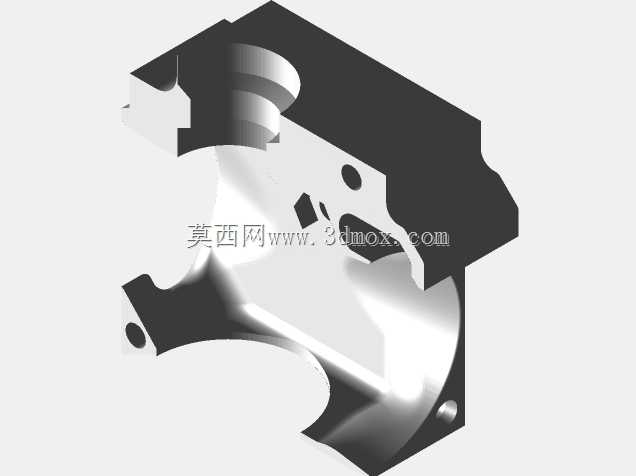

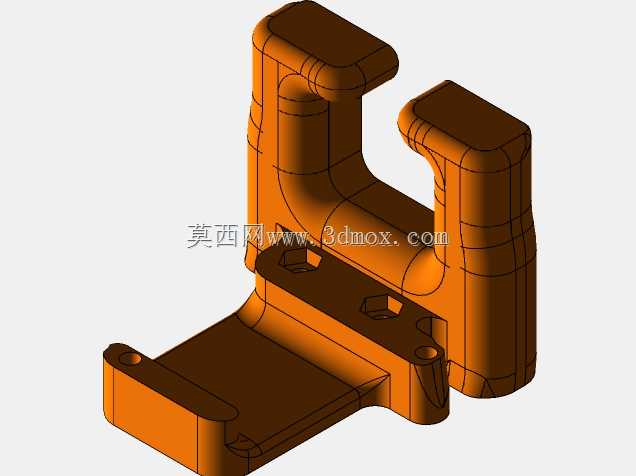

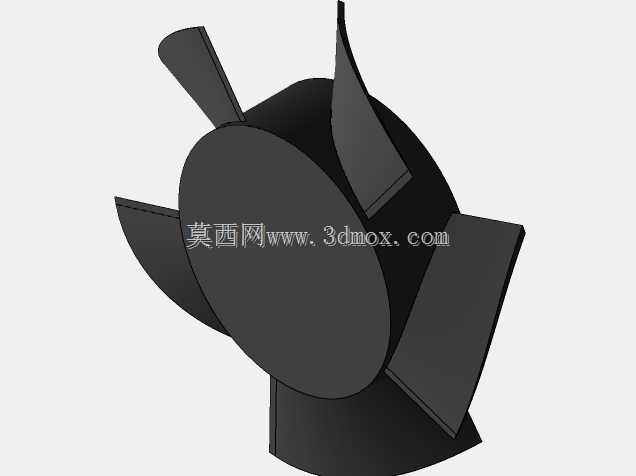

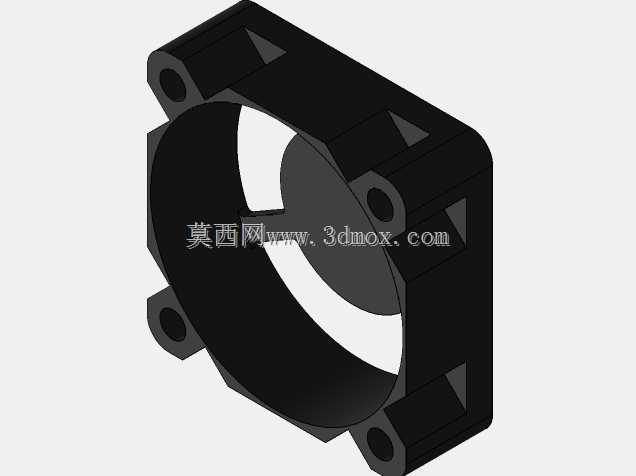

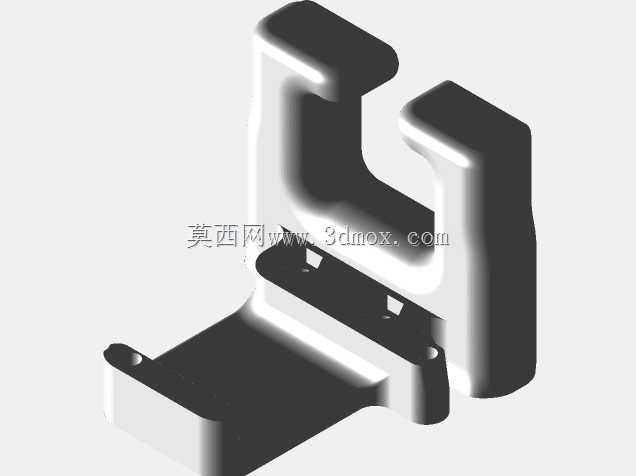

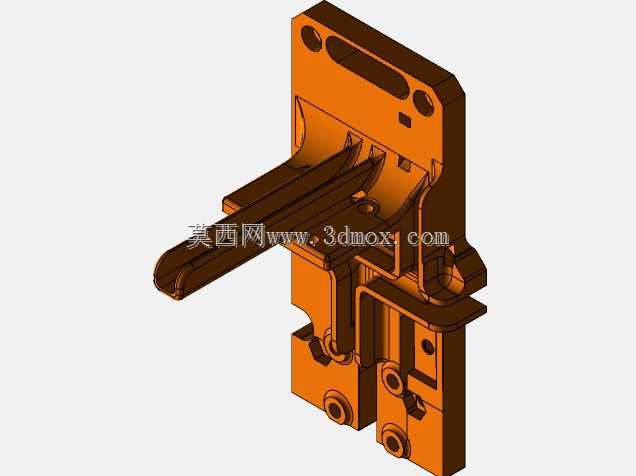

　　设备的X轴 carriage 组件集成了挤出头、散热风扇与限位触发块，限位块采用感应式接近传感器，相比机械触点式限位，接近传感器无物理接触磨损，重复定位精度更高，长期使用不会出现触点氧化失效的问题。走线全部采用拖链收纳，避免运动过程中线缆与铝型材框架发生摩擦，拖链的弯曲半径适配线缆的最小弯曲要求，可延长线缆的使用寿命。

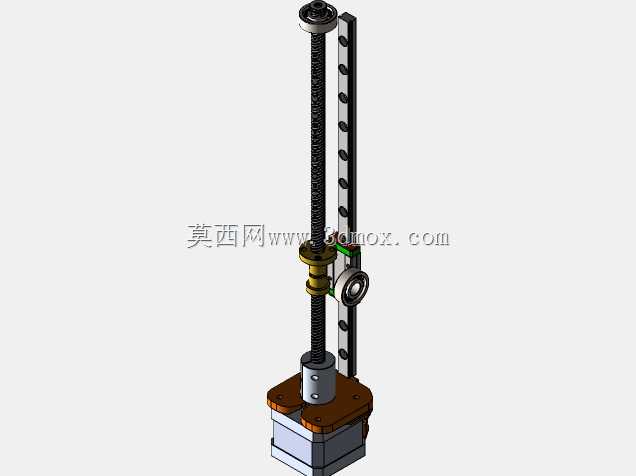

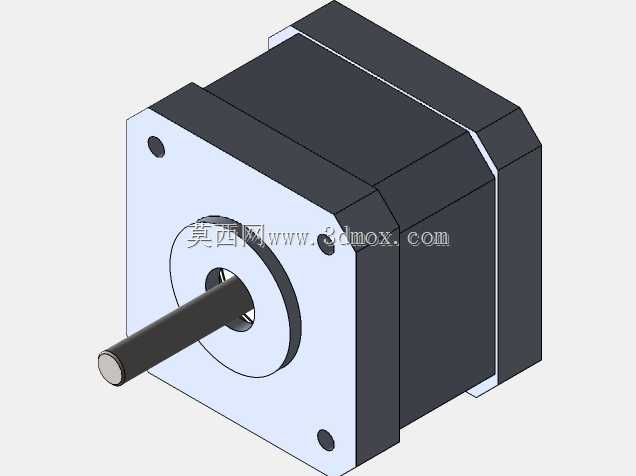

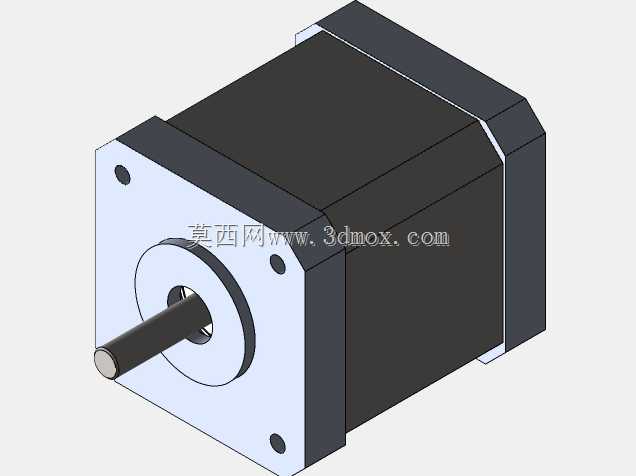

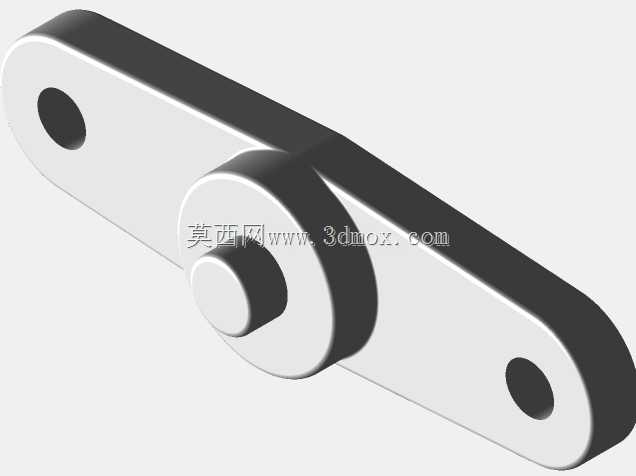

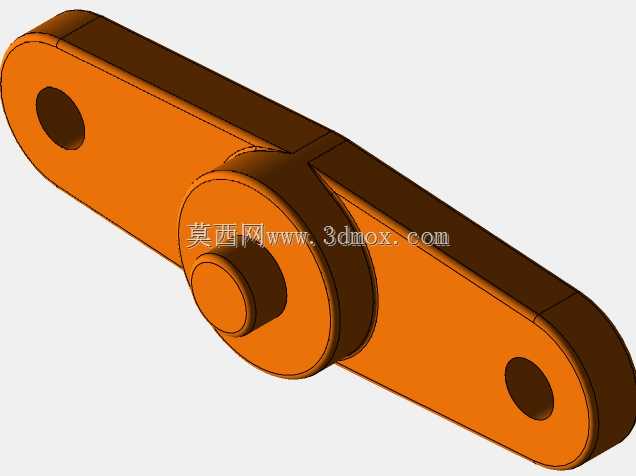

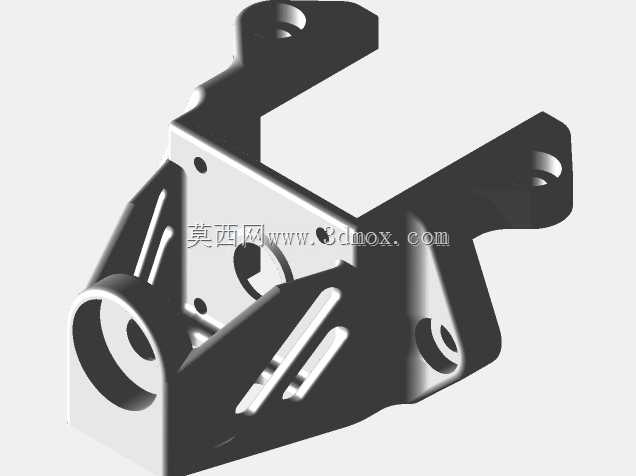

　　这款设备可用于手板模型制作、工装夹具快速打样、创意产品原型验证等场景，结构设计上预留了拓展安装位，用户可根据需求加装自动调平传感器、耗材断料检测模块、 enclosure 恒温罩等配件，适配不同耗材的打印需求。所有运动部件的安装基准均以铝型材的定位槽为基准，装配时无需复杂的专用工装，普通机械装配人员即可按照装配流程完成整机组装，装配过程中需重点保证各轴导轨的平行度、丝杠的同轴度，以及运动平台的平面度，这些装配精度直接影响最终的打印成型质量。设备的Z轴采用双丝杠同步传动结构，两侧丝杠通过同步带连接，由单个步进电机驱动，可保证Z轴升降过程中平台的水平度，避免单侧受力导致的平台倾斜问题，同步带的张紧力可通过张紧轮调节，防止长期使用后同步带松弛引发的Z轴升降不同步问题。
