刀型闸阀工业切断阀三维结构设计

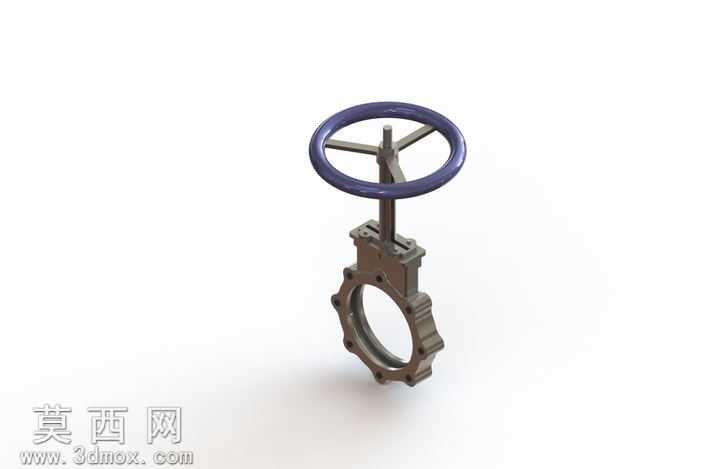

本作品为手动刀型切断阀的三维参数化建模成果，建模过程严格遵循机械设计规范，完整还原了该类阀门的全部结构细节。建模阶段首先梳理阀门的组成逻辑，将整体拆分为操作手轮、阀杆、闸板、阀体、密封组件、连接法兰六大核心模块，以自底向上的装配思路完成各零件的独立建模后，再按照实际装配约束完成整体组合，确保各部件的运动行程与干涉检查完全符合实际工况要求。手轮部分采用圆环加三辐条的经典结构，建模时通过旋转特征生成轮缘基体，再通过拉伸切除完成辐条的均匀排布，表面赋予哑光深紫烤漆材质，还原金属手轮的防滑涂层质感，辐条与中心轮毂的过渡位置做了圆角处理，避免应力集中的结构缺陷。阀杆部分采用梯形传动螺纹结构，建模时精准绘制螺纹牙型轮廓，通过螺旋扫描特征生成完整的传动螺纹，材质赋予调质处理的45号钢金属质感，表面做镀锌防锈的哑光金属效果，清晰展现阀杆与手轮、阀盖的配合间隙。闸板作为阀门的核心切断部件，采用薄型刀状结构设计，建模时重点处理刀刃口的斜角切削结构，确保闸板下行时可以顺利切断管路内的纤维、浆料等介质，闸板表面赋予高硬度不锈钢材质，添加细微的磨削纹理还原金属加工的真实质感。阀体部分采用对夹式连接结构，建模时精准绘制法兰端的螺栓孔分布圆，确保孔位尺寸符合管路连接的通用标准，阀体流道做了全通径无凹槽设计，避免介质淤积，材质赋予铸钢的粗糙颗粒质感，还原铸造阀体的表面特征。密封组件部分分别建模了阀杆密封填料、闸板侧密封件，赋予橡胶材质的哑光弹性质感，清晰展现密封结构的安装位置。渲染阶段采用柔和的工作室漫反射光源，在白色背景下突出阀门的金属质感与结构层次，通过半透明剖面预览选项可以清晰查看内部闸板与阀杆的配合关系，整体模型可用于阀门产品展示、管路系统装配模拟、阀门结构教学演示等场景，所有特征均保留参数化编辑属性，可根据实际工况需求调整通径、压力等级等核心参数，快速衍生出不同规格的同系列阀门模型。
