手动台式弯管加工设备三维结构设计

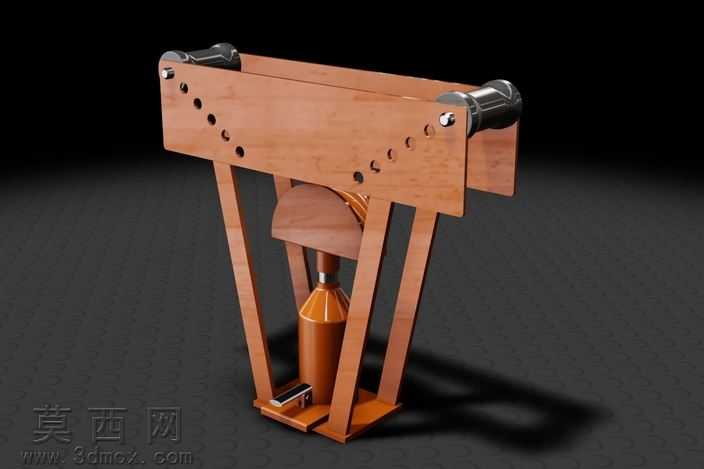

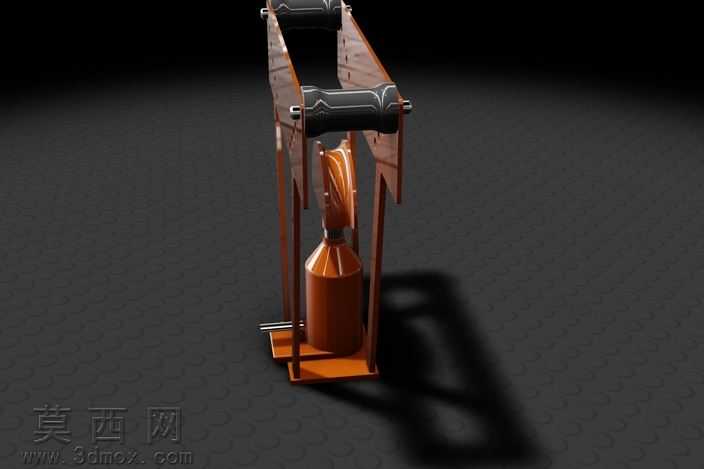

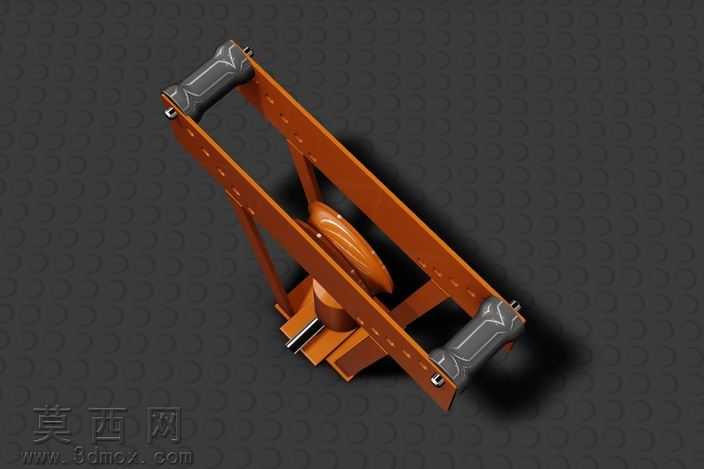

本作品为手动台式弯管设备的三维建模设计成果，建模阶段依托参数化建模逻辑完成全零件构建，首先对设备的支撑框架进行基准定位，采用双侧斜向支撑腿搭配顶部横向安装板的框架结构，通过拉伸、切除特征完成木质纹理安装板的孔位阵列设计，安装板上的多组调节孔位可适配不同弯折半径的加工需求，孔位间距经过参数化约束，可根据常用管材弯折参数快速调整定位销位置。中部弯折执行机构采用半圆弧成型模搭配下压式施力结构，建模时对成型模的圆弧曲面做了曲率连续约束，保证管材弯折时贴合面无应力集中点，下方的施力组件采用类千斤顶式的螺旋进给结构，通过螺旋副的传动特征模拟手动进给的施力路径，保证结构运动逻辑符合实际机械传动原理。渲染阶段采用工作室级光照环境，顶部主光源搭配侧方补光消除结构暗部阴影，对顶部安装板赋予仿实木纹理材质，调整材质的粗糙度、反射率参数还原木质构件的哑光质感，对金属轴件、端部压头赋予镀铬金属材质，调整高光层级还原金属构件的亮面反光效果，底部支撑框架赋予暖橙色金属漆材质，区分不同构件的材质属性同时提升整体视觉层次感。结构设计上充分考虑手动操作的人机工程学，整体框架高度适配站立操作的施力角度，双侧支撑腿的倾斜角度经过重心校核，保证弯管施力过程中设备整体稳定性，端部的压头组件采用快拆式结构设计，可根据不同管径更换对应规格的压头，安装板上的定位销孔采用等间距阵列排布，搭配不同位置的定位销可实现0-180度范围内的管材弯折作业，螺旋进给机构的导程参数经过受力核算，保证手动操作时施力轻便同时具备足够的弯折推力，整体结构无冗余零件，所有装配关系都符合实际机械装配的公差配合要求，运动仿真过程中无零件干涉问题，可直接用于手动弯管设备的原型参考、教学演示或加工制造参考。
