餐业用连续式箱体喷淋清洗设备

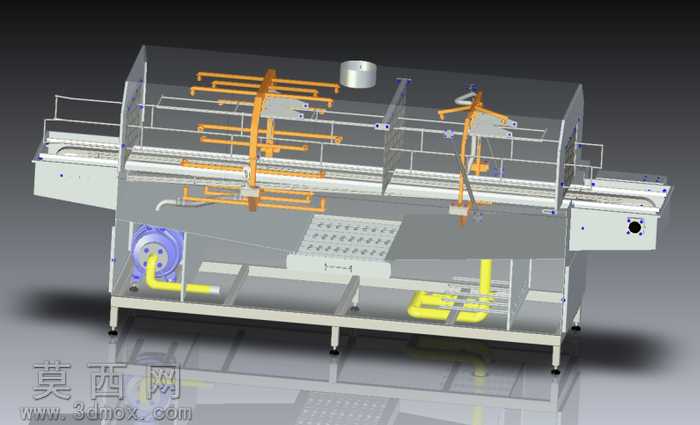

本模型为餐业场景设计的连续式箱清洗设备，整体采用模块化三维建模思路完成，在建模阶段优先梳理设备的功能分区逻辑，将整机划分为进料输送段、多工位喷淋清洗腔、风切沥水段、出料输送段四大核心模块，各模块间通过统一的安装基准对齐，保证装配关系完全符合实际生产设备的公差要求。建模过程中对输送系统做了精细化还原，两侧的链板输送结构采用等距阵列的方式完成链片、销轴、侧挡边的建模，输送导轨的支撑脚做了可调节高度的结构设计，适配不同车间的地面安装平整度需求。清洗腔内部的喷淋管路采用分层布局设计，上下左右四组喷淋管均做了可调节角度的铰接结构建模，管路表面做了不锈钢材质的渲染处理，还原卫生级设备的金属哑光质感，喷淋头采用扇形喷嘴结构，阵列排布保证清洗覆盖无死角。设备下部集成了供水与风切系统，左侧的离心风机做了完整的蜗壳、叶轮结构建模，连接的风刀管路沿腔体下部排布，对应清洗后的沥水干燥工序，下部的储水、过滤组件也做了简化但结构完整的建模，还原设备的水循环逻辑。整机外壳采用透明与不透明材质结合的渲染方式，半透明的侧护板可以直观展示内部管路与输送结构的布局，机架采用方管焊接结构建模，底部的可调脚杯、侧边的安全防护栏都做了细节还原，整体模型结构完整，各运动部件的装配关系清晰，可直接用于设备方案展示、结构优化参考以及相关教学演示使用，完整还原了连续式洗箱设备的工作原理与结构组成，建模过程中对卫生级设备的易清洁、无卫生死角的设计要求做了充分体现，所有转角处均做了圆弧过渡处理，避免污渍残留，符合餐业加工设备的卫生设计规范。
