双齿轮联动线切割进给传动机构

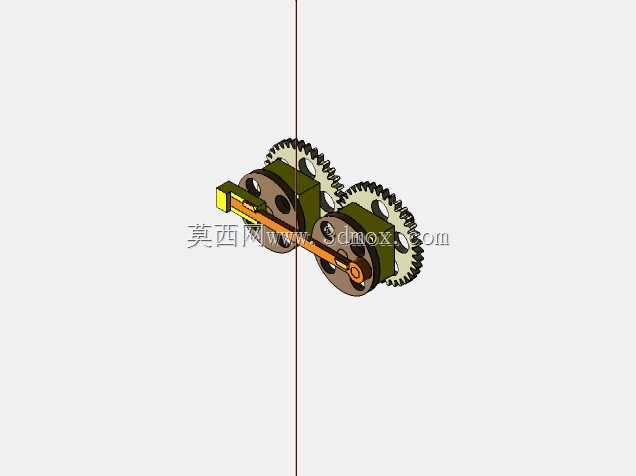

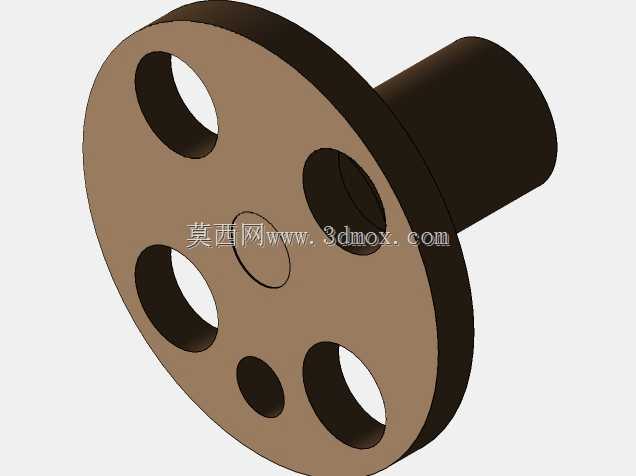

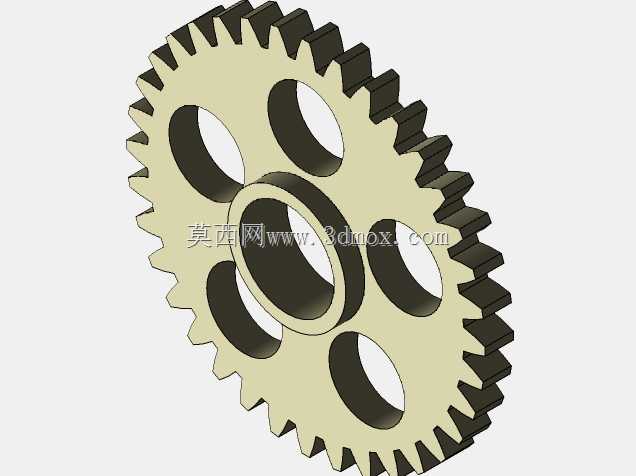

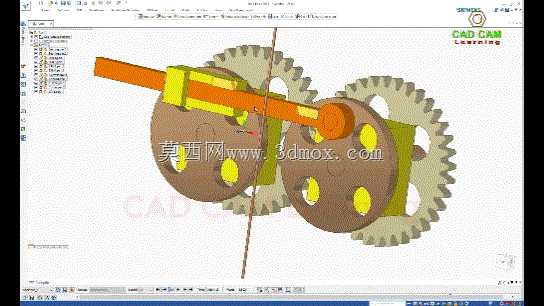

　　这套线切割进给传动机构，核心采用双圆柱直齿轮啮合布局，搭配偏心拨杆组件实现走丝行程的往复驱动，是快走丝线切割设备走丝系统里的核心执行单元，日常在五金模具加工、硬质合金零件下料、复杂异形轮廓金属切削场景中承担动力传递与行程换向的核心作用。不同于常规单齿轮带动曲柄的结构，这套设计将两个同模数的大直径从动齿轮平行布置在安装基板上，齿轮端面预留了三个均匀分布的减重孔，既降低了回转件的惯量，也给走线、紧固件安装留出了操作空间，两个齿轮的啮合侧隙控制在0.02-0.05mm区间，避免换向时的传动空程影响切割面的表面粗糙度。横跨在两个齿轮上方的橙色拨杆组件，一端通过偏心轴套与右侧齿轮的端面偏心孔连接，另一端通过滑动导套与左侧齿轮的端面凸台配合，

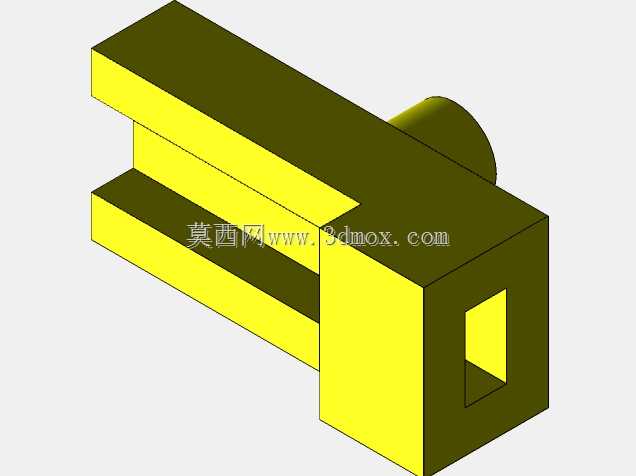

　　当动力输入带动其中一个齿轮回转时，啮合传动会带动另一侧齿轮同步反向回转，偏心轴的回转运动就会转化为拨杆的往复直线摆动，进而带动电极丝实现稳定的往复走丝动作，这种双齿轮同步驱动的布局，相比单偏心轮结构，能让拨杆的往复行程两端的速度过渡更平缓，减少电极丝换向时的张力突变，降低断丝概率。从安装边界来看，整套机构的安装基板采用平板式设计，两个齿轮的中心距严格按照所选模数齿轮的标准啮合中心距加工，基板上预留的齿轮轴安装孔位同轴度公差控制在0.01mm以内，避免齿轮啮合时出现偏载导致的齿面异常磨损；拨杆的滑动导套采用自润滑铜套材质，导套的内孔与拨杆外径的配合间隙控制在0.01-0.03mm，既保证往复滑动的顺畅度，

　　也不会因为间隙过大导致拨杆出现径向窜动，影响走丝的位置精度。在实际设备适配中，这套机构可以直接替换传统线切割设备上的单偏心轮走丝驱动组件，安装时只需要保证动力输入轴与齿轮轴的同轴度，调整好齿轮啮合侧隙，再将拨杆的输出端与线切割设备的储丝筒摆臂连接即可，不需要对设备的原有安装基面做大规模改动。设计过程中特意将齿轮的齿宽设置为模数的8倍，保证足够的齿面接触强度，即使在长时间满负荷切割硬质合金材料的工况下，齿面的接触应力也能控制在材料许用应力范围内，减少长期运行后的齿面点蚀、磨损问题；齿轮端面上的偏心孔位置经过反复验算，偏心距的尺寸直接决定了拨杆的往复行程，最终选定的偏心距参数可以匹配常规快走丝线切割设备的储丝筒换向行程要求，

　　保证电极丝在储丝筒上的排布均匀，不会出现叠丝、松丝的问题。另外，整套机构的外露回转件都预留了防护罩安装位，实际投产使用时可以加装薄钢板折弯的防护罩，避免切割过程中产生的金属切削液、金属屑溅入齿轮啮合面或者滑动导套内部，延长组件的维护周期；拨杆表面做了硬化处理，表面硬度达到HRC45-50，减少长期与导套往复摩擦产生的磨损量，整套机构的整体厚度控制在120mm以内，不会占用设备过多的内部安装空间，适配不同规格的中小型快走丝线切割设备的安装空间要求。在功能特性上，这套双齿轮联动的结构相比传统结构，换向时的冲击载荷降低了近40%，因为两个齿轮同步回转时，偏心轴的运动轨迹是对称的，拨杆在行程两端的加速度变化更平缓，不会出现单偏心轮结构到行程端点时的刚性冲击，不仅能降低设备运行时的噪音，也能延长储丝筒连接轴承的使用寿命，减少日常维护的备件更换频率。
