旋转工况下保持方向恒定的机械执行机构

　　在多工位回转式自动化装配、检测生产线中，这类定向保持机构的应用场景十分广泛——比如转盘式多工位锁螺丝设备、旋转式多工位点胶工位、回转式工件检测台，这类设备的核心转盘需要带着执行端做圆周分度回转，但执行端上搭载的夹爪、检测探头、涂胶头必须始终保持固定朝向，不能随转盘转动发生角度偏转，否则就会出现夹取错位、点胶轨迹偏移、检测视角偏转的问题，直接导致生产良率下降。不少刚接触这类设备的工程师一开始会尝试用拖链走管线、或者在执行端加旋转接头配合电机实时补偿角度，但前者在高速回转时拖链容易缠绕、寿命短，后者需要额外配置伺服系统做角度跟随，不仅成本高，还要做复杂的同步控制，调试难度大，而这类纯机械结构的方向保持机构，完全依靠机械传动约束实现定向，不需要额外的电控补偿，可靠性高，维护成本低，非常适合中高速回转的多工位设备使用。

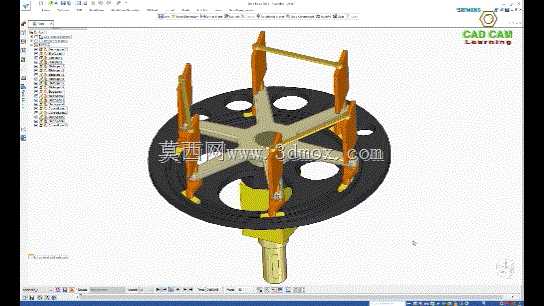

　　从功能特性上看，这套机构的核心作用就是在主轴带动安装转盘做整周旋转的过程中，让周向均匀分布的六个执行安装座始终保持初始的空间角度，不会随转盘转动发生自转。我们拆解结构来看，底部的动力输入轴是整个机构的动力输入端，和上方的黑色多孔安装转盘刚性连接，动力输入时转盘会绕中心轴线做整周回转；转盘上沿周向均匀布置了六个独立的安装支臂，每个支臂末端就是用来固定执行元件的工位座，每个工位座都通过独立的传动副和中心的固定约束构件连接——这里的传动逻辑其实和行星轮系的定轴约束有相似之处，中心的约束端是固定不转的，每个支臂上的传动件相当于行星轮，当转盘（相当于系杆）绕中心转动时，传动件会沿着中心固定约束的轨迹做公转，同时通过传动比1:1的啮合或者带传动约束，让工位座自身产生反向的自转，刚好抵消公转带来的角度变化，最终实现工位座的朝向始终恒定。

　　从设计思路上看，做这类机构首先要确定工位数量，这套机构采用六工位布局，对应转盘上六个均匀分布的安装位，相邻工位的夹角为60度，适合需要六个工序同步回转作业的生产场景；其次要匹配传动副的传动比，必须保证公转角度和自转角速度的匹配关系，也就是转盘转过多少角度，工位座就要反向转过相同角度，才能完全抵消转动带来的朝向变化，不管是用齿轮啮合、同步带传动还是平行四边形连杆机构，核心的传动比约束都是1:1反向传动。另外设计时还要考虑安装边界的问题，这套机构的底部输入轴需要和设备的分度转盘或者回转驱动单元连接，输入轴的轴径、键槽尺寸要匹配现有回转驱动的输出端，安装时要保证中心固定约束构件和回转主轴的同轴度，同轴度误差控制在0.02mm以内，否则转动过程中会出现传动卡滞、工位朝向偏移的问题；上方的黑色安装转盘做了镂空减重设计，既可以降低整个回转部分的转动惯量，提升高速回转时的稳定性，也能方便执行元件的管线穿过，避免管线缠绕。

　　在实际选型适配时，还要考虑工位的负载情况，如果每个工位搭载的执行元件重量较大，就要相应提升传动副的强度，比如将塑料同步带换成钢丝同步带，或者将小模数齿轮换成更大模数的硬齿面齿轮，同时要校核中心支撑轴承的额定动载荷，避免长期回转出现磨损间隙，导致定向精度下降。另外这类机构的安装高度也要适配设备的整体空间，底部输入轴的伸出长度要和设备的台面厚度匹配，保证转盘面和设备工作台面的高度差符合作业要求，工位座的安装孔位要做标准化设计，方便直接搭载常规的气动夹爪、工业相机、点胶阀等标准执行元件，减少二次加工的工作量。在Solid Edge等三维软件中做装配验证时，要做旋转运动仿真，检查各个传动件在整周回转过程中是否存在干涉，尤其是支臂和中心构件、相邻工位的执行元件之间，要预留足够的安全间隙，避免高速转动时发生碰撞。
