离心式飞球调速执行机构三维结构

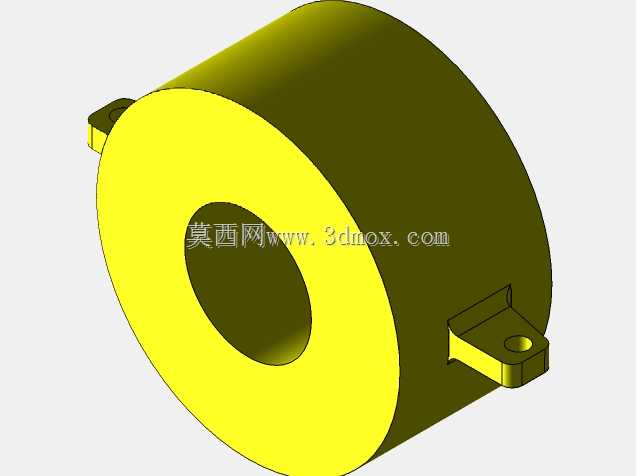

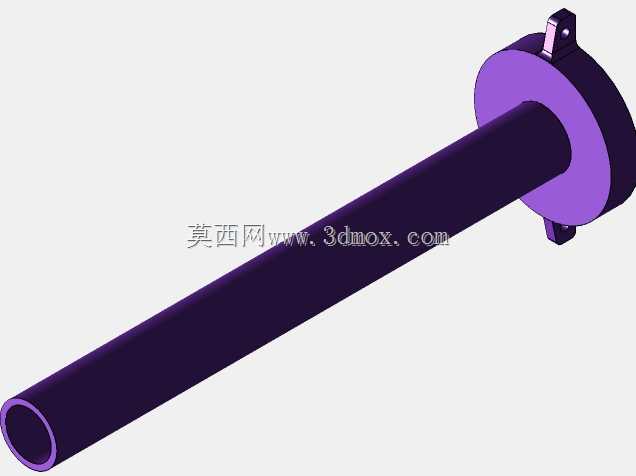

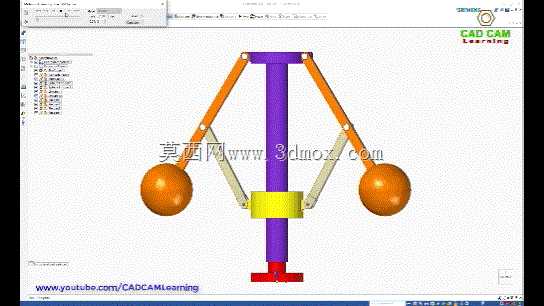

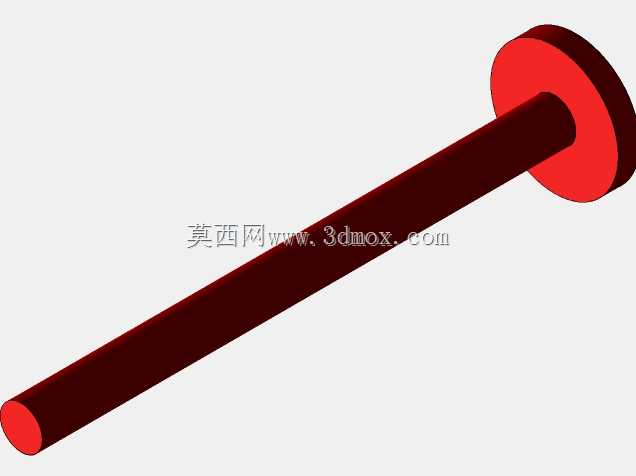

　　该离心式调速执行机构，核心依托旋转离心力实现转速的闭环反馈调节，最早在蒸汽动力机组中得到规模化应用，如今在小型水轮机组、内燃机燃油供给系统、工业汽轮机转速控制回路中仍能见到这类结构的衍生设计，相比电子调速方案，纯机械结构的调速单元抗干扰能力更强，在高温、强电磁干扰的工业现场无需额外布设传感线路，可靠性优势十分突出。整套机构以垂直布置的中心主轴作为核心承载构件，主轴上端设置限位顶盘，下端预留与动力输出轴对接的安装轴段，轴身中段套设可沿轴向滑动的滑套，滑套与外部油门、蒸汽阀等执行构件通过连杆铰接，当主轴转速升高时，对称布置的两个重球在离心力作用下向外甩开，通过铰接的摆臂带动滑套沿主轴轴向向上位移，进而拉动执行构件关小动力输入通道；

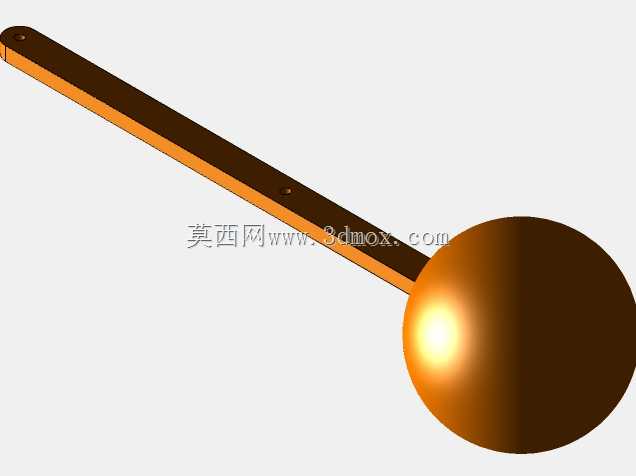

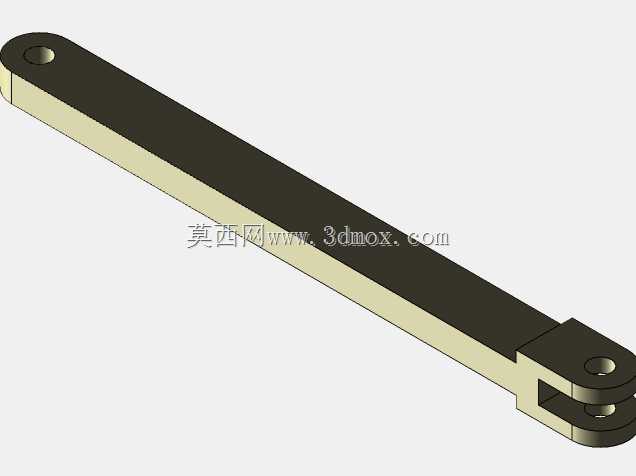

　　当主轴转速降低时，重球离心力减小，在配套复位弹簧（图中未完全展示复位构件，实际装配时需在滑套与下端限位座之间加装复位压簧）的作用下滑套向下位移，开大动力输入通道，以此维持输出转速的稳定。设计过程中首先要核算重球的质量与摆臂长度的匹配关系，重球采用椭球形结构，相比等质量的球形结构，在相同回转半径下可获得更线性的离心力输出曲线，避免调速过程中出现转速震荡；摆臂采用双段铰接设计，上段与主轴顶盘的铰接座连接，下段与滑套外壁的铰接耳连接，两段摆臂的铰接点处预留0.2mm的转动间隙，避免高速转动时出现卡滞。安装边界方面，中心主轴的下端安装轴径需与动力输出端的轴孔采用H7/k6的过渡配合，轴端设置径向销孔用于穿装防转销，

　　整套机构的最大回转半径由重球甩开至极限位置时的外轮廓决定，设计时需在重球外侧预留不小于10mm的安全防护间隙，避免高速转动时重球与周边护罩发生碰撞；滑套的轴向行程需与后端执行构件的动作行程做匹配校核，通常滑套的有效工作行程控制在15-25mm区间，行程过大会导致调速响应滞后，行程过小则会出现调节灵敏度不足的问题。实际应用中，这类机构的铰接转动副需定期加注润滑脂，避免铰接点磨损后出现间隙导致转速控制精度下降，重球与摆臂的连接部位需做防松处理，采用开槽螺母配合开口销锁定，防止高速转动时连接件松脱引发安全事故。在建模过程中，所有铰接部位的配合关系均按照实际装配公差设定，可直接用于机构运动仿真，验证不同转速下的滑套位移曲线，为后续的调速弹簧刚度匹配、执行构件行程设计提供准确的三维数据参考，相比传统的二维图纸计算，三维模型可直观模拟机构运动过程中的干涉情况，提前排查摆臂转动时与主轴、滑套的位置冲突，减少物理样机的试制修改次数。
