鲟鱼式双活塞联动发动机传动结构

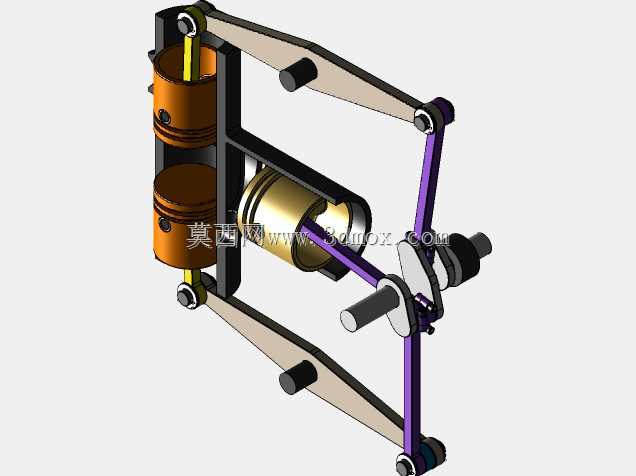

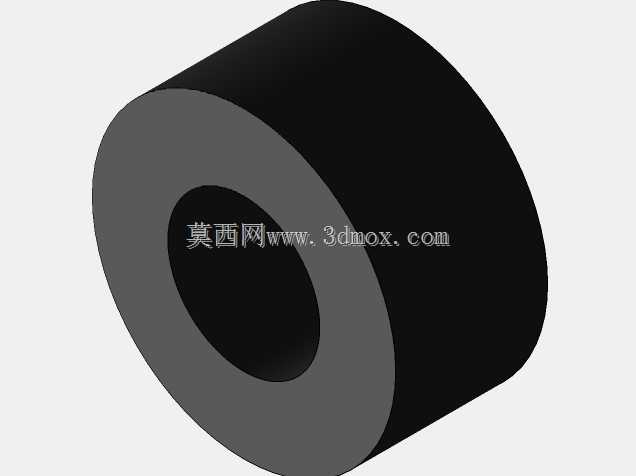

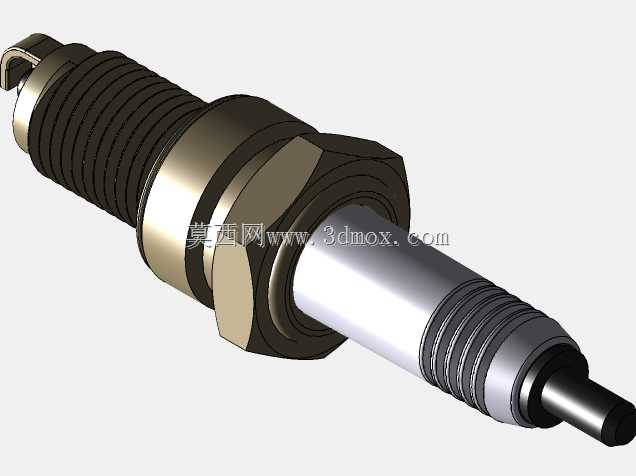

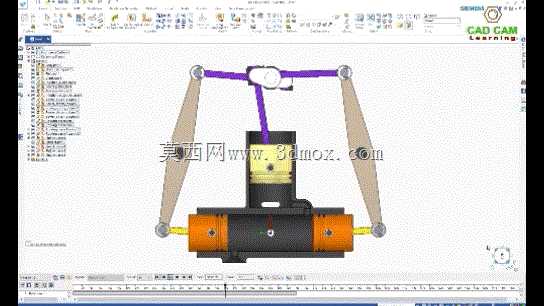

　　在小型特种动力装备、教学演示教具以及非标动力单元开发场景中，这类双活塞联动的动力结构常被用于紧凑空间下的动力输出需求，区别于传统直列或V型多缸发动机的布局，该结构采用对称式双水平活塞搭配顶部曲柄摇臂的传动方案，能够在有限的安装空间内实现双活塞往复运动的同步联动，同时将活塞的水平直线运动转化为顶部输出轴的旋转运动，适配对动力单元径向尺寸有严格限制的安装场景。从实际功能来看，该结构通过两侧对称布置的活塞组件，在运行过程中两个活塞交替完成做功行程，配合中间的传动摇臂组件抵消部分往复惯性力，相比同排量单活塞结构，动力输出的平顺性有明显提升，同时不需要额外配置平衡轴来抵消一阶往复惯性力，能够简化动力单元的整体结构，

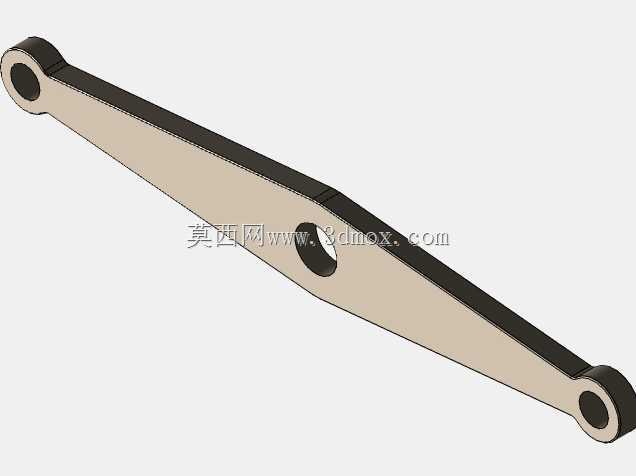

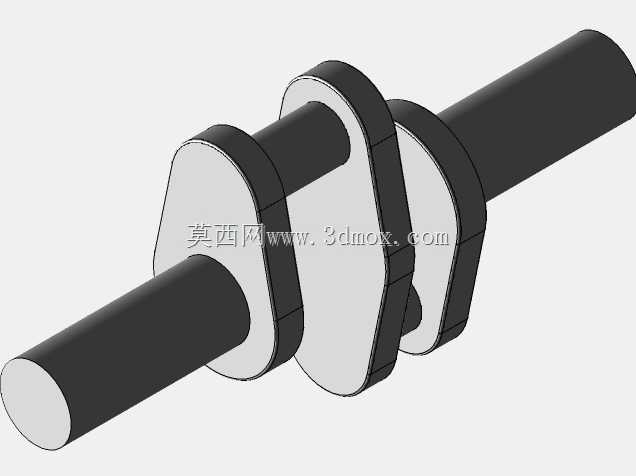

　　降低整机的零件数量与装配复杂度。设计思路上，该结构没有沿用传统发动机活塞直连曲轴的布局，而是将曲轴输出端布置在缸体上方，通过三组连杆摇臂组件分别连接两侧水平活塞与中间的竖向传动部件，两侧活塞的运动通过摇臂的铰接点完成力的传递与运动方向的转换，这种布局能够将缸体的水平长度压缩，同时将输出轴的位置抬高，适配一些需要动力输出端位于设备上部的特种装备安装需求，比如小型便携动力装置、教学用动态演示模型、甚至部分定制化的仿生机械动力单元。从安装边界来看，该结构的主体缸体为水平对称布局，两侧活塞的外伸端为运动极限位置，安装时需要预留活塞往复运动的行程空间，避免活塞运动到外止点时与周边安装结构发生干涉；顶部的摇臂组件做圆弧摆动，

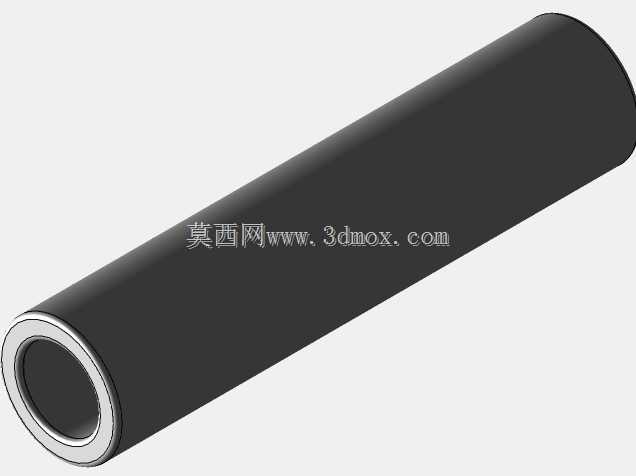

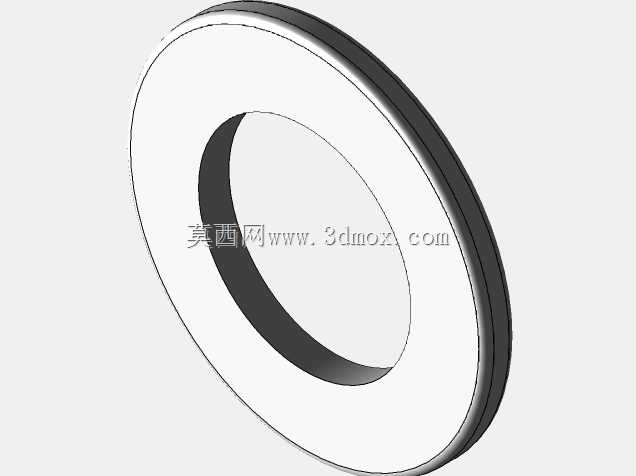

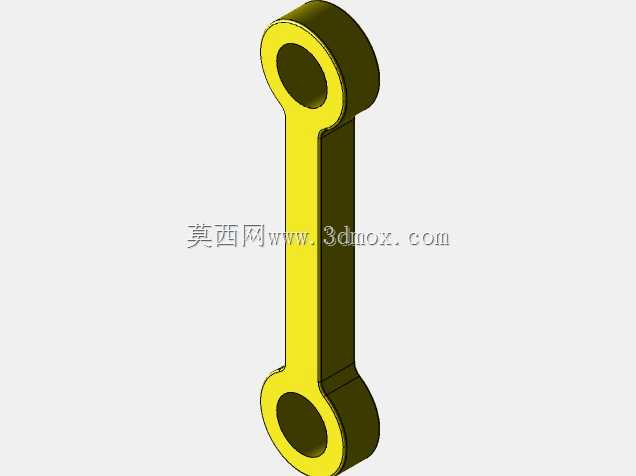

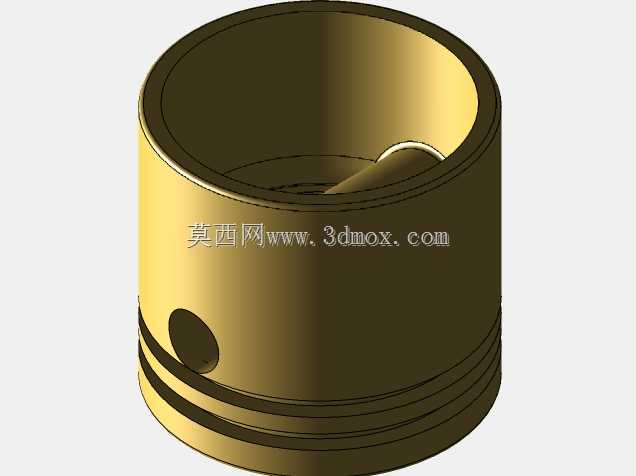

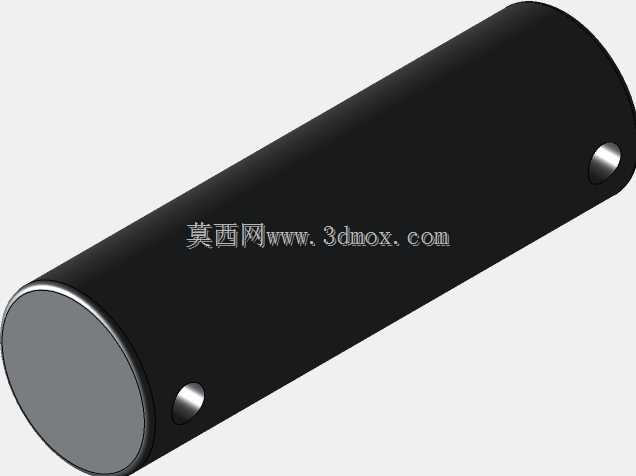

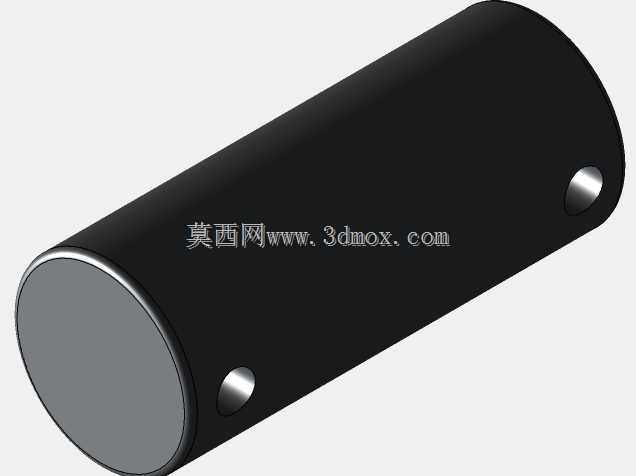

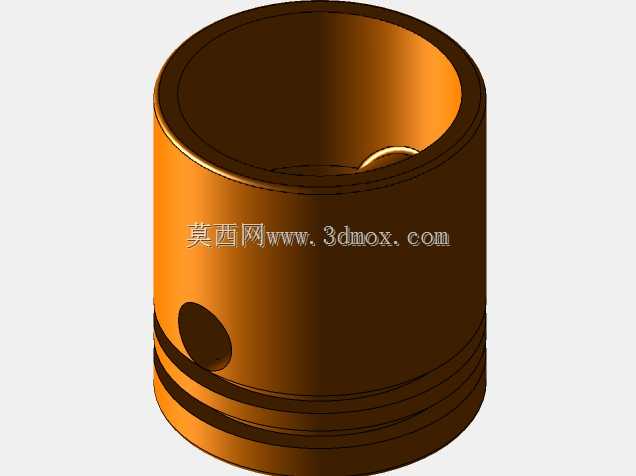

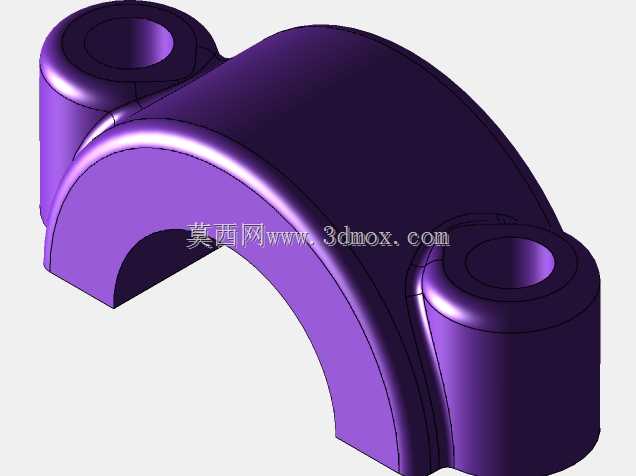

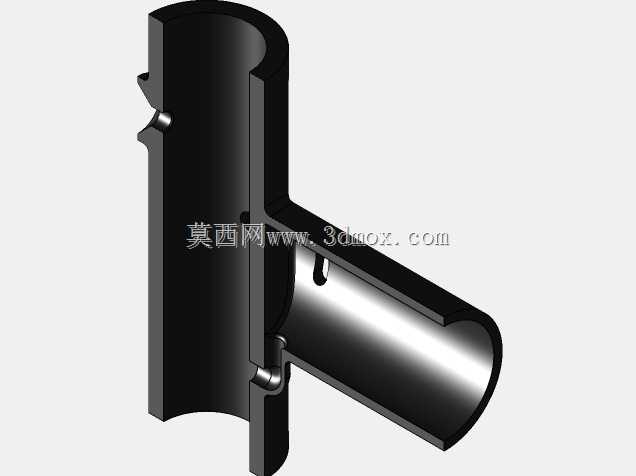

　　其上部的摆动轨迹为半圆形空间，安装时需要在缸体上方预留足够的避让空间，保证摇臂在全行程运动过程中不会与周边护罩或安装架产生碰撞。结构细节上，两侧活塞与缸筒的配合采用常规的活塞密封结构，连杆与活塞、摇臂的连接均采用铰接销轴结构，销轴位置设计有润滑脂加注通道，能够在长期运行过程中定期加注润滑脂，降低铰接位置的磨损速率；中间的竖向传动部件同时连接两侧摇臂与顶部的输出曲柄，将两个活塞的交替推力转化为曲柄的旋转扭矩，输出轴的端部设计有键槽结构，能够直接连接联轴器或者带轮，向外输出旋转动力。在实际选型适配过程中，这类结构更适合小排量、低转速的动力应用场景，由于摇臂铰接点较多，高转速下的铰接磨损会比传统直连曲轴结构更快，因此多用于教学演示、

　　低速特种动力、仿生机械动力单元这类对转速要求不高，但对结构紧凑性、运动展示性有要求的场景。装配过程中需要注意两侧活塞的行程相位匹配，通过调整摇臂的初始安装角度，保证两个活塞到达止点的时间差符合设计要求，避免出现运动干涉或者动力输出卡顿的问题；缸体的安装基面设计在下部，采用螺栓孔定位的方式与安装机架连接，安装时需要保证缸体的水平度，避免活塞在往复运动过程中出现偏磨，影响密封性能与使用寿命。
