连杆式回转转直线运动执行机构

　　这套回转转直线运动机构，核心依托连杆组的铰接约束实现连续回转输入到往复直线输出的运动转换，在轻工送料、纺织机械牵引、小型冲压设备进给工位都有广泛适配空间，尤其适合需要将电机连续回转运动转化为定行程直线推拉动作的轻载传动场景，相比齿轮齿条传动，连杆式结构具备运行无背隙、冲击载荷小、无需额外润滑点位的特性，在中低速往复工况下的零件磨损率远低于滑动摩擦类传动结构。

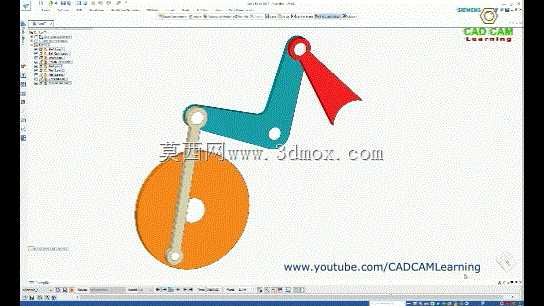

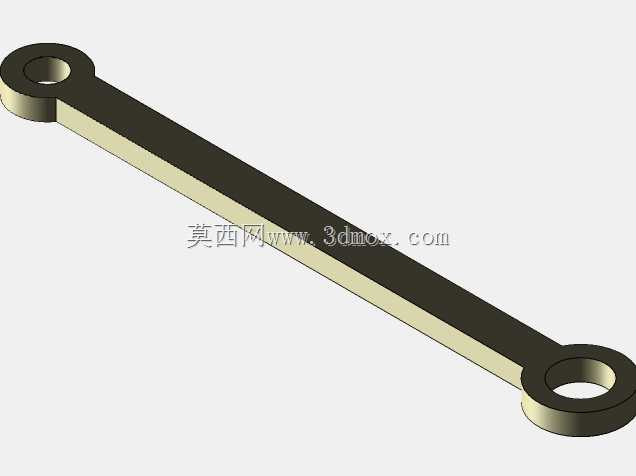

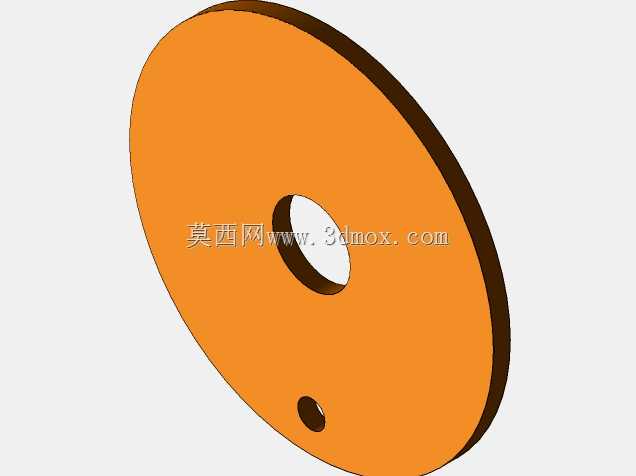

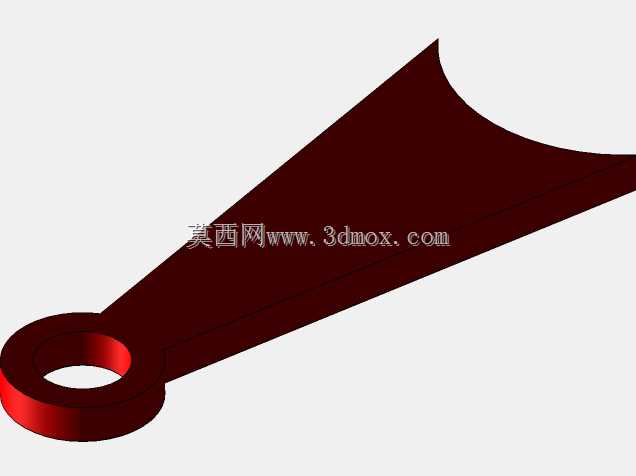

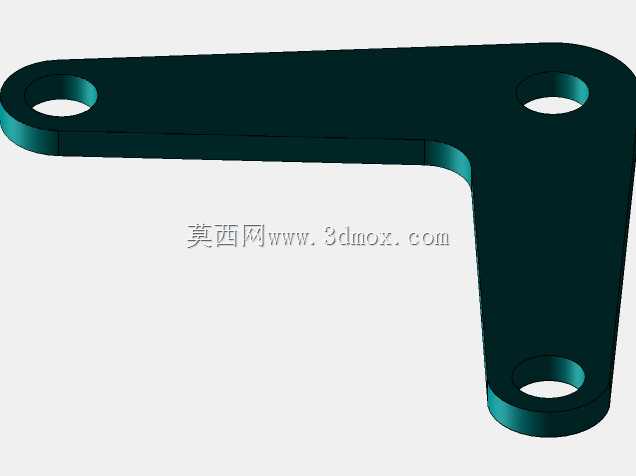

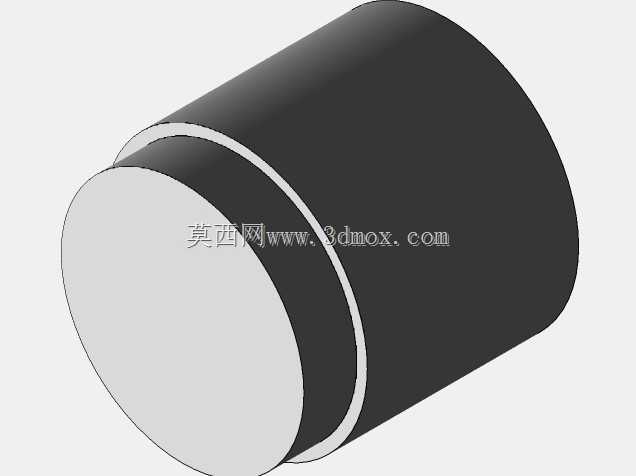

　　从实际装配逻辑来看，整套机构的安装基准以底部回转轮的中心轴为定位原点，回转轮端面偏心位置铰接第一级传动连杆，连杆另一端与折角型摆臂的中部铰接点位连接，折角摆臂的下端通过固定铰接座安装在设备基板上，形成可绕固定轴摆动的摇臂结构，摆臂上端则铰接末端执行摆杆，当底部回转轮做整周连续回转时，偏心销带动第一级连杆做平面复合运动，驱动折角摆臂绕下端固定铰点做定角度往复摆动，最终带动上端摆杆输出沿设定轨迹的直线往复动作，整套运动链的铰接点位全部采用销轴加轴套的配合形式，配合间隙控制在0.02mm以内，可有效避免高速往复下的运动窜动问题。

　　设计过程中需要重点核算几个核心尺寸边界：首先是底部回转轮的偏心距，这个参数直接决定最终直线输出的行程长度，偏心距每增加1mm，末端直线行程会对应放大2.3-2.7倍，放大倍率由折角摆臂的两段力臂长度比值决定，折角摆臂的弯折角度通常设置在105°-120°区间，这个角度区间内机构传动压力角始终保持在许用值范围内，不会出现传动死点，同时能保证输入扭矩的传递效率维持在90%以上。安装时需要保证所有铰接点的回转轴线保持平行，垂直于安装基板的平面度误差需控制在0.05mm/m以内，否则会出现连杆别劲、铰接销轴异常磨损的问题，整套机构的安装占用空间在基板平面上的投影为矩形区域，横向尺寸约为回转轮直径的2.1倍，纵向尺寸约为回转轮直径的2.8倍，选型时可根据实际设备的安装空间调整各连杆的长度比例，在保证传动角符合要求的前提下适配不同的安装边界。

　　在功能特性上，这套机构可通过调整回转轮的输入转速直接匹配末端直线动作的往复频率，不需要额外增加变速结构，当输入转速在60-300rpm区间内时，机构运行的振动幅值可控制在0.1mm以内，适合对运动平稳性有一定要求的工位，比如包装线的推料动作、印刷设备的纸张牵引动作，都可以直接套用这套传动逻辑，相比气缸驱动的直线动作，这套纯机械结构的动作一致性更好，不会出现气压波动导致的行程误差，也不需要配套气源、电磁阀等附属元件，长期运行的维护成本更低。设计建模时需要重点校验各运动构件的干涉边界，尤其是折角摆臂摆动到两个极限位置时，要确认与第一级连杆、末端摆杆以及安装基板之间预留至少2mm的安全间隙，避免运行过程中出现零件碰撞，所有铰接销轴的端部需要设置轴向限位结构，防止高速往复下销轴窜出脱落，末端执行端可根据实际工位需求加装不同的执行接头，比如推料头、夹具安装座等，不需要改动主体传动结构即可适配不同的作业需求。
