球面4R空间连杆传动机构设计

　　在非标自动化设备的间歇传动、多工位同步转位场景中，球面4R机构是实现空间交错轴间定传动比运动传递的核心构件，区别于平面四杆机构仅能完成平行轴间的运动转换，这类球面连杆机构所有转动副的轴线均汇交于同一空间球心，可在紧凑安装空间内完成两交错轴间的摆动、回转运动输出，常见于多工位旋转工作台的分度驱动、包装设备的取料工位姿态调整、轻工机械的联动执行端传动环节。

　　从实际装配边界来看，这套机构的所有转动副铰接点均分布在以公共球心为原点的同一球面轨迹上，设计阶段需严格控制各连杆的球心角参数，也就是相邻转动副轴线在球面上的夹角，避免出现运动死点或传动角过小导致的卡滞问题。整套机构没有额外的滑块、导轨类移动副，全部采用转动铰接连接，运动过程中各构件仅做绕球心的定点转动，相比带凸轮、槽轮的分度机构，运转过程冲击更小，高速工况下的噪音与磨损量更低，适合中轻载、高频次往复回转的传动场景。

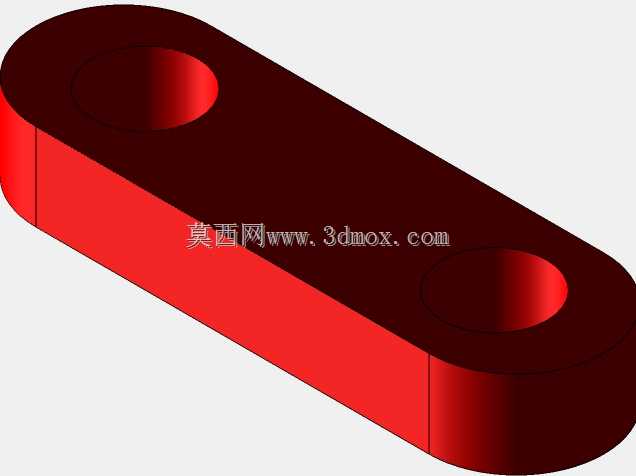

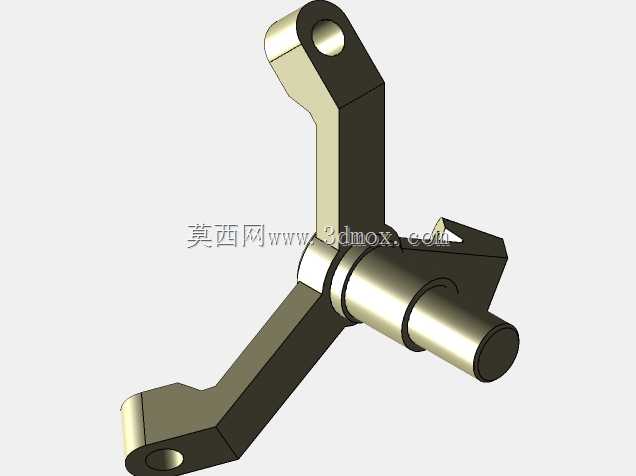

　　建模过程中优先完成公共球心的基准定位，所有转动副的轴线均约束通过该基准点，四根连杆依次首尾铰接形成闭合运动链：两端的连架杆分别作为动力输入与运动输出端，中间两根连杆做空间球面摆动，输入轴端可直接连接伺服电机或曲柄驱动单元，输出轴端可配套安装工装夹具、工位转盘等执行件。装配验证阶段需逐次检查各铰接点的转动自由度，确保每个转动副仅保留绕自身轴线的回转自由度，无多余的轴向窜动或径向间隙，避免实际运转时出现运动轨迹偏移。

　　从功能特性来看，该机构可通过调整各连杆的球心角配比，实现不同的输出运动规律，既可以完成输入轴连续回转下的输出轴往复摆动，也可通过参数优化实现特定角度范围内的间歇分度运动，相比采用锥齿轮组的交错轴传动，连杆式结构无需考虑齿轮啮合侧隙、润滑密封等问题，在洁净度要求较高的食品包装、电子组装设备中应用时，不会出现油污渗漏、磨屑掉落污染生产环境的问题。同时整套机构的构件均为杆类结构，整体重量更轻，驱动端所需的启动扭矩更小，配套的动力单元选型可进一步缩小功率规格，降低设备整体的能耗与制造成本。

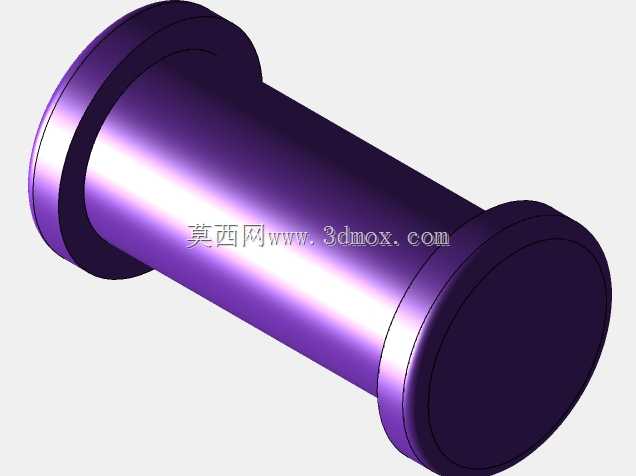

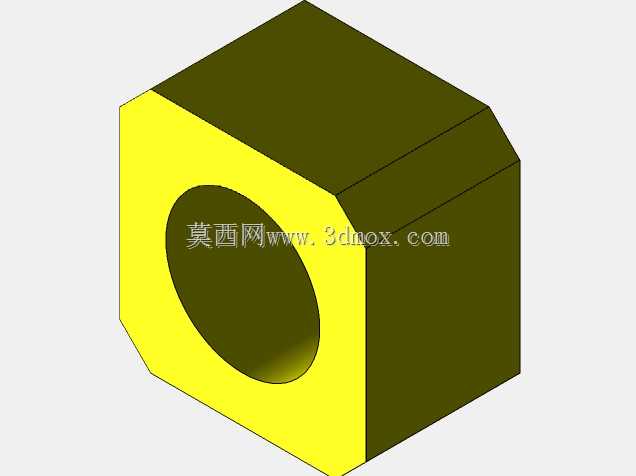

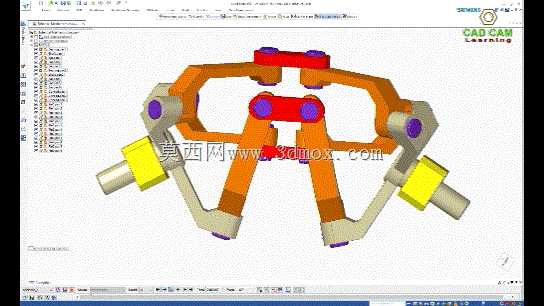

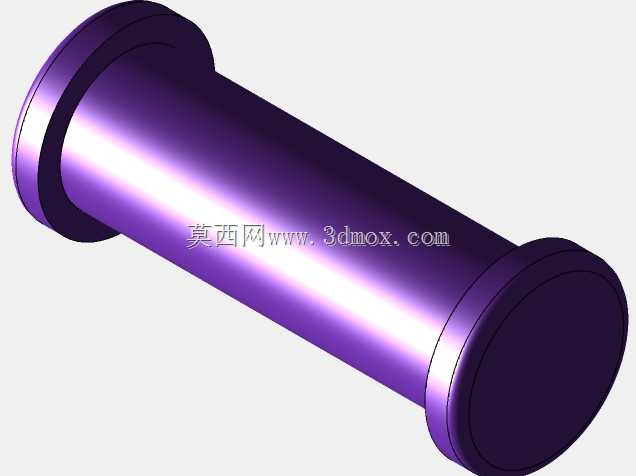

　　实际安装时需注意输入、输出轴的支撑座需保证同轴度误差在允许范围内，确保两轴轴线延长线准确汇交于预设的公共球心点，若安装偏差过大，会导致连杆铰接处出现额外的附加载荷，加速铰接销轴与轴套的磨损，严重时甚至会出现机构卡死无法运转的情况。铰接位置优先采用自润滑衬套配合 hardened 销轴的连接形式，无需频繁加注润滑脂即可满足长期运转的耐磨需求，维护成本更低。运动模拟阶段可逐帧验证输出端的运动轨迹、角速度与角加速度变化曲线，针对高速运转工况可对连杆轮廓做轻量化减重处理，降低运动过程中的惯性冲击，进一步提升机构运转的平稳性。
