光圈式快门调节传动机构

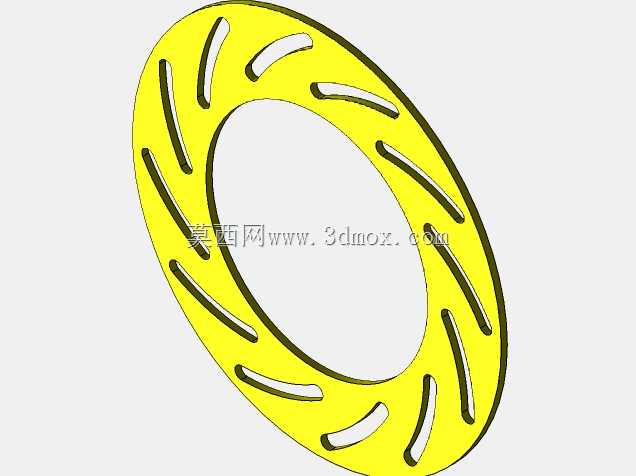

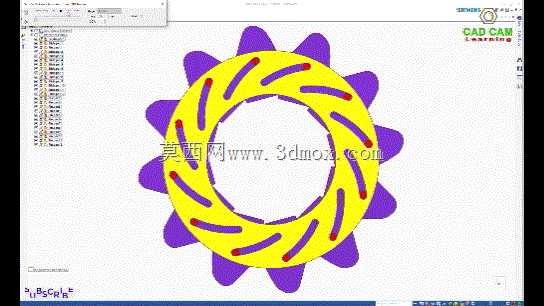

　　这类带弧形导槽的齿圈式快门调节结构，核心应用场景集中在光学成像设备的通光孔径控制环节，从早期的机械胶片相机，到工业视觉检测设备的可调光阑，再到部分特种光学实验装置的通光调节组件，都能见到这类结构的衍生设计。实际使用中，该结构通过外圈齿圈的定轴转动，带动嵌合在弧形导槽内的遮光叶片同步收拢或展开，实现中心通光孔径的连续无级调节，整个运动过程无额外锁止结构即可依靠导槽与叶片销的配合保持任意开度位置，调节过程中叶片运动轨迹重合度高，通光孔始终保持正圆形，不会出现偏位导致的通光截面异形问题。从设计逻辑上看，这类结构的核心是将齿圈的周向旋转运动，通过均匀分布的多组弧形导槽转化为每片遮光叶片的定轴摆动，

　　导槽的曲率设计直接决定了叶片的开合行程与转动角度的对应关系，设计时需要先根据最大通光孔径、最小通光孔径的尺寸要求，确定单块叶片的摆动角度范围，再反向推导导槽的曲率半径与起始位置，确保多片叶片在完全收拢时中心无漏光缝隙，完全展开时不会超出齿圈的外圆安装边界。结构的安装边界主要由外齿圈的外径决定，齿圈的齿形参数需要匹配配套的驱动齿轮模数，通常这类小尺寸精密调节结构会选用0.5模数的渐开线齿形，传动间隙控制在0.02mm以内，避免调节过程出现空程导致的孔径调节误差。齿圈的厚度需要根据叶片的安装层数确定，单组叶片的结构齿圈厚度通常控制在2-3mm，叶片销与导槽的配合间隙控制在0.01-0.015mm，既保证叶片滑动顺畅无卡滞，

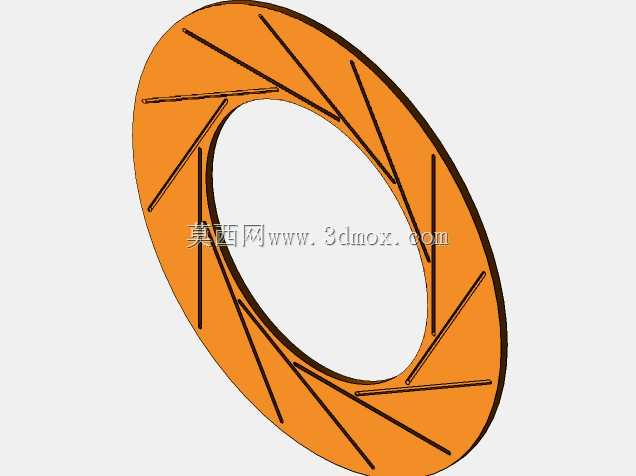

　　又不会因间隙过大导致叶片晃动影响通光孔的圆度。实际装配时，所有叶片的转轴需要均匀固定在结构的固定基座上，每片叶片的驱动销嵌入齿圈对应的导槽内，齿圈与基座之间需要设置限位挡边，限制齿圈的轴向窜动，同时保证齿圈可以顺畅周向转动。这类结构的功能优势在于，仅需要单个齿轮的转动输入即可实现多片叶片的同步动作，不需要复杂的连杆联动结构，整体结构紧凑，占用的轴向空间极小，非常适合安装在光学通路的狭窄空间内。在工业视觉检测场景中，这类结构可以配合步进电机驱动齿圈转动，根据环境光照强度实时调节通光孔径，配合相机曝光参数实现稳定的成像效果，相比电动光圈的集成组件，这类分立结构的可定制性更强，可以根据实际光路的通光直径需求调整齿圈尺寸与叶片数量，

　　不需要受限于标准光圈组件的尺寸规格。设计过程中需要注意，导槽的边缘需要做倒圆角处理，避免长期滑动磨损叶片驱动销的表面，同时齿圈的材料通常选用耐磨的工程塑料或者硬质阳极氧化铝合金，降低导槽与驱动销之间的摩擦系数，提升长期使用的寿命，叶片材料则选用薄型遮光金属片或者表面涂黑的复合材料，保证叶片完全收拢时的遮光效果，不会出现光线透射的问题。结构的整体径向尺寸通常根据最大通光孔径设计，一般外齿圈的外径为最大通光孔径的1.8-2.2倍，预留出叶片摆动的空间与齿圈的轮齿位置，轴向尺寸则根据叶片层数与基座厚度确定，单组叶片的结构轴向总厚度可以控制在5mm以内，非常适合集成在紧凑的光学设备内部。
