可变径滑轮齿轮凸轮传动机构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:482690
  • 可变径滑轮齿轮凸轮传动机构
  • 可变径滑轮齿轮凸轮传动机构
  • 可变径滑轮齿轮凸轮传动机构
  • 可变径滑轮齿轮凸轮传动机构
  • 可变径滑轮齿轮凸轮传动机构
  • 可变径滑轮齿轮凸轮传动机构
  • 可变径滑轮齿轮凸轮传动机构
  • 可变径滑轮齿轮凸轮传动机构

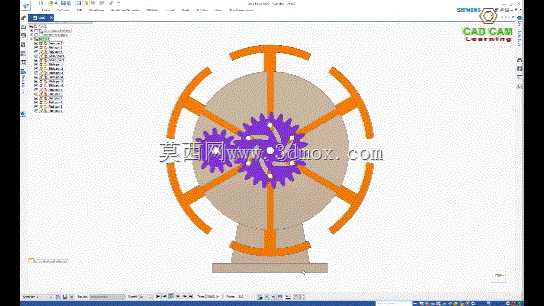

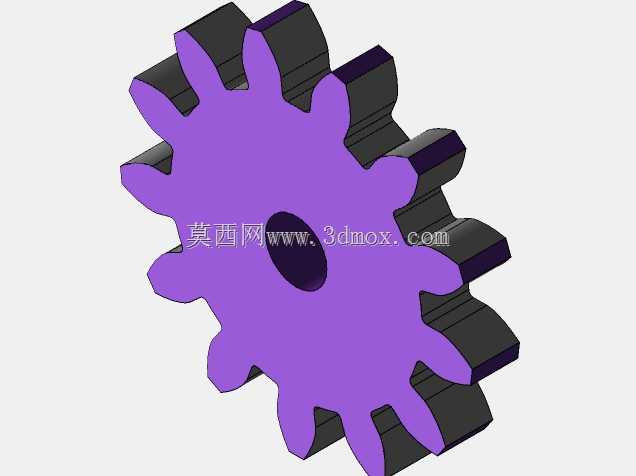

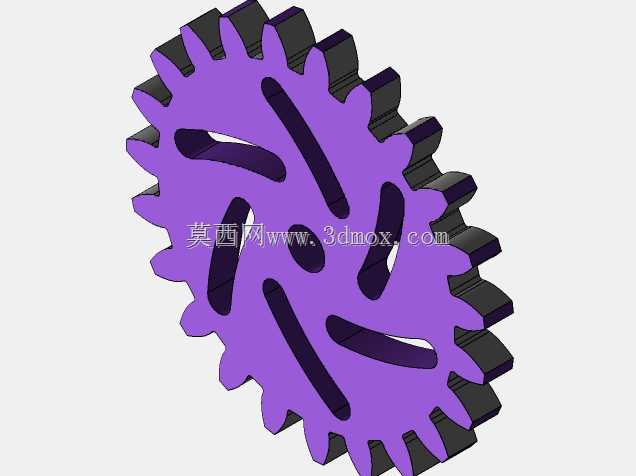

  在轻工输送、纺织绕线、线材收放这类需要动态调整传动比、匹配不同线速度的作业场景里,常规定直径滑轮往往无法适配张力波动、线径变化带来的传动需求,容易出现线材打滑、张力不均甚至断线的问题,这套可变直径的齿轮凸轮传动机构,正是针对这类工况做的结构优化设计。从实际功能逻辑上看,这套机构核心是通过齿轮组的定比传动,驱动凸轮轮廓做周向回转,凸轮的型线会同步推动周向均匀分布的滑轮辐条做径向伸缩,以此动态改变滑轮的有效工作直径,整个运动过程不需要额外的电控调节单元,完全靠机械结构的硬连接实现传动比的自适应匹配,在一些防爆、高湿、强电磁干扰无法布置传感器和电控元件的作业场景里,这种纯机械的调节方式可靠性远高于电控调节方案。做结构设计的时候,

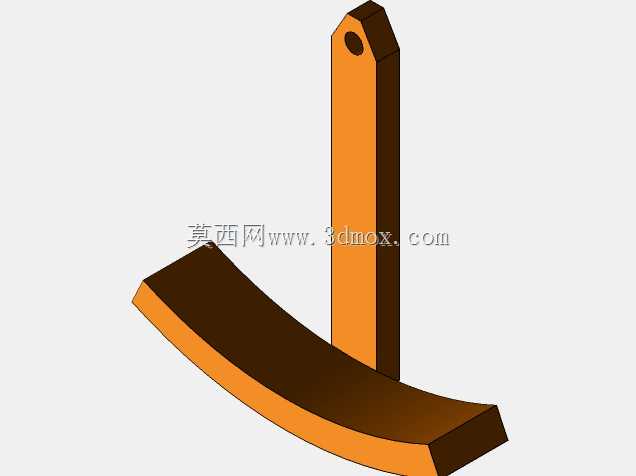

  首先要考虑的是凸轮型线的平滑度,因为辐条的径向移动是和齿轮的回转运动同步耦合的,如果型线存在拐点或者曲率突变,辐条伸缩时就会出现卡滞、冲击,不仅会产生异常振动噪音,长期运行还会造成接触表面的疲劳点蚀,所以设计时要把从动件的运动规律设定为等加速等减速曲线,保证径向移动的加速度连续无突变,同时齿轮啮合的侧隙要控制在合理范围,避免传动回差导致的直径调节滞后。周向布置的辐条数量选择了六组均匀分布,这个数量是兼顾了结构刚度和加工成本的选择:如果辐条数量过少,滑轮工作时的外轮廓圆度不足,和皮带或者线材接触时会产生周期性的跳动,影响传动平稳性;如果辐条数量过多,会增加凸轮型线的加工难度,也会让整体结构的摩擦副变多,降低传动效率。安装边界上,

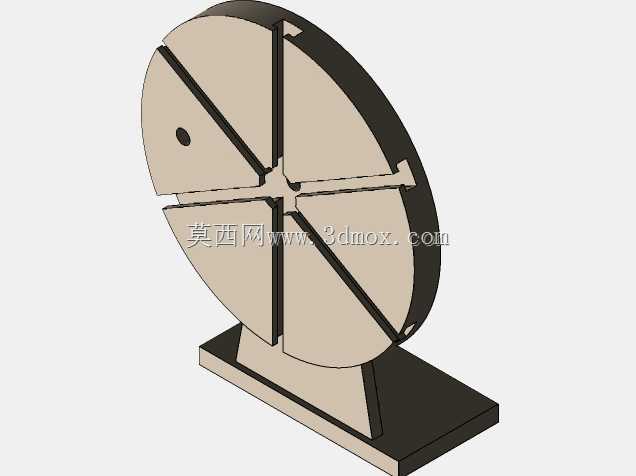

  这套机构的底座采用了平板式安装结构,安装孔位按照通用输送设备的机架型材间距做了适配,不需要额外做转接板就可以直接固定在标准铝型材或者型钢机架上,轴向的输入轴端采用了标准的平键连接结构,可以直接匹配常规的联轴器、链轮或者带轮输入,不需要做额外的轴端改造。实际应用中,这套机构可以直接替换原有设备上的定径滑轮,不需要改动周边的其他传动部件,改造成本很低,在绕线设备上使用时,可以随着绕线卷径的增大同步调整滑轮的有效直径,让线材的张力始终保持在稳定区间,避免绕线松紧不一的问题;在小型输送设备上使用时,可以根据输送物料的重量变化,动态调整皮带的包角,降低皮带打滑的概率。结构细节上,所有辐条的导向面都设计了自润滑的衬套安装位,

  长期运行不需要频繁加注润滑脂,维护成本很低,齿轮和凸轮的连接采用了同轴一体式设计,减少了装配时的同轴度调整工作量,只要保证输入轴的回转精度,整个机构的运行精度就可以得到保障。需要注意的是,安装时要保证凸轮和所有辐条从动件的接触间隙一致,否则会出现不同辐条伸出量不一致的问题,导致滑轮工作轮廓失圆,日常巡检时只需要检查辐条伸缩是否顺畅、齿轮啮合是否有异常异响即可,没有复杂的维护点位。
