齿轮凸轮联动滑块锤击执行机构

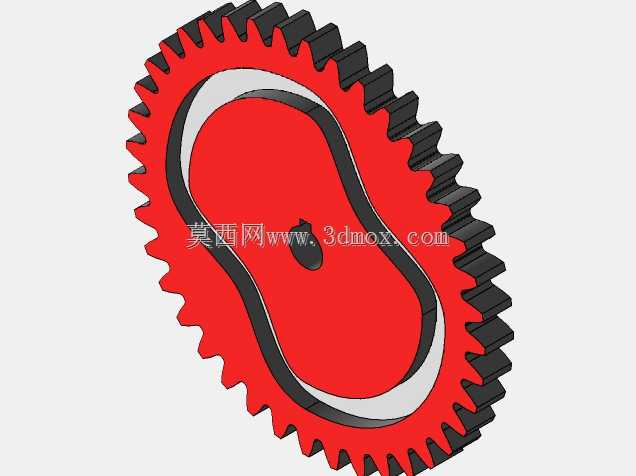

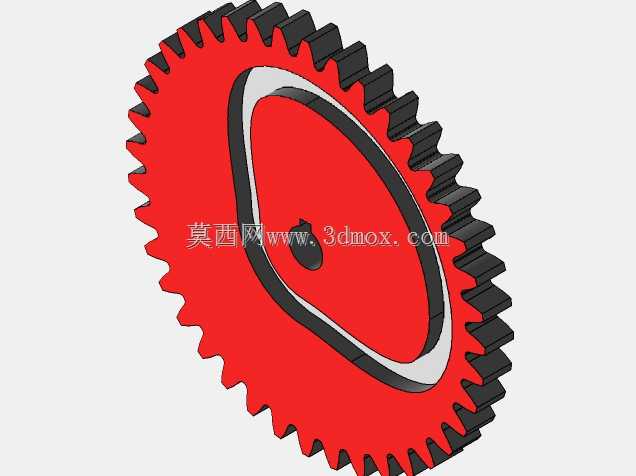

　　这套组合执行机构核心依托齿轮啮合的定传动比特性，搭配共轭凸轮的轮廓轨迹约束，最终通过滑块副实现直线往复锤击动作输出，在轻工冲压、小载荷锻压、小件铆接、包装封口压合等工位有广泛适配空间，尤其适合需要同步双点位周期锤击、且对动作时序一致性要求较高的连续生产场景。从实际落地的工况适配来看，该机构可直接集成在小型自动化生产线的末端执行段，无需额外加装复杂的时序控制组件，纯机械结构的传动链路能有效规避电控信号延迟带来的动作错位问题，在高速连续运行的产线中，其动作可靠性远高于单独电控驱动的多执行端布局。设计层面首先敲定的是双齿轮的啮合参数，两个同模数同齿数的齿轮做等速反向啮合传动，保证两侧凸轮的转动周期完全同步，避免两侧锤击动作出现时序差；

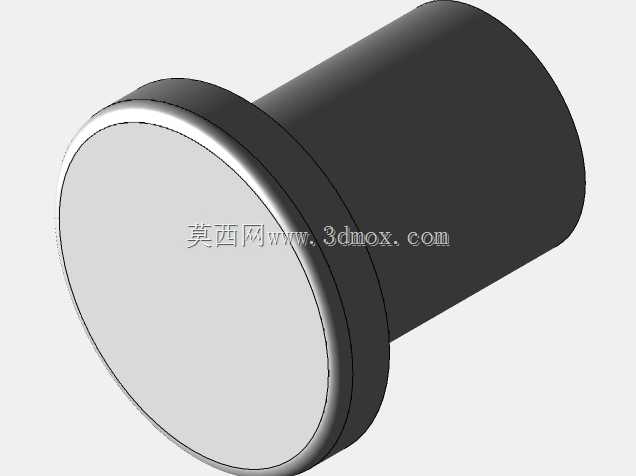

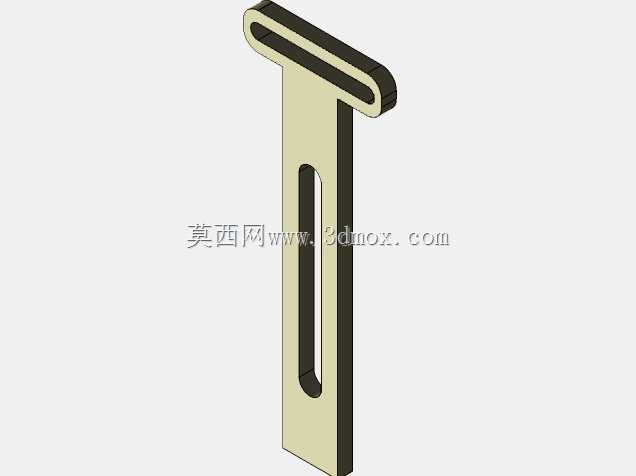

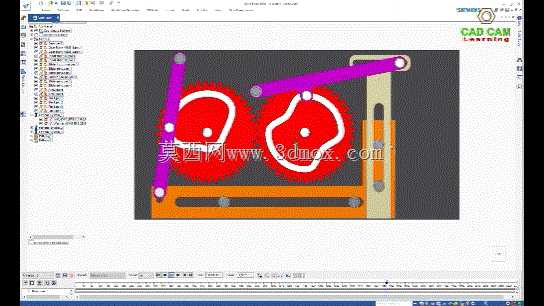

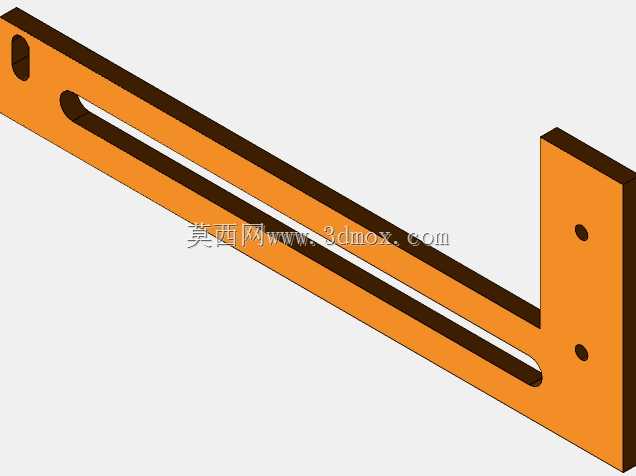

　　凸轮轮廓的设计完全匹配锤击行程的需求，推程段轮廓曲线采用等加速等减速运动规律，减少锤击动作启动和终止阶段的刚性冲击，回程段依托摆杆端部的滚轮实现力的顺滑传递，避免轮廓面出现异常磨损。两侧的摆杆一端铰接在固定机架的定位销上，中部通过铰接副与紫色传动连杆连接，连杆另一端与凸轮端面的随动销铰接，将凸轮的回转运动转化为摆杆的定轴往复摆动；摆杆的下端则与橙色滑块组件上的铰接点连接，滑块被约束在机架的水平直线导轨内，仅能沿导轨方向做直线往复运动，摆杆的摆动最终转化为滑块的水平方向锤击进给动作。中间的米色立式导向座上同样设置有垂直方向的滑动副，该滑动副的动作同样由右侧凸轮的轮廓面驱动，可实现垂直方向的同步压合动作，满足需要双向同时施压的加工需求。

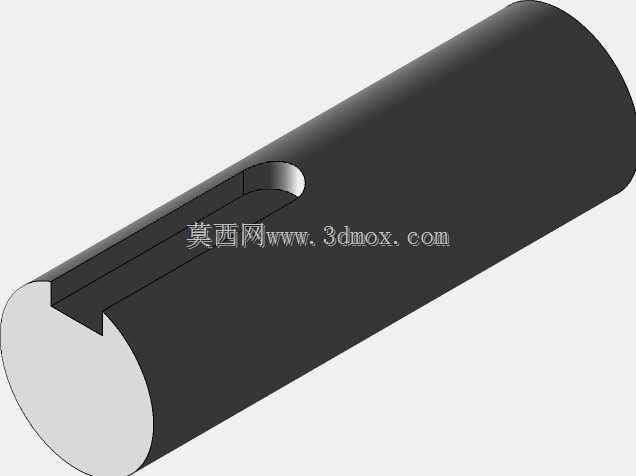

　　安装边界方面，整套机构的安装基准为底部的橙色安装基板，基板上预留有对应齿轮轴、摆杆铰接销、导轨固定位的安装孔位，所有转动副的安装孔位同轴度公差需控制在0.02mm以内，避免转动过程中出现卡滞；齿轮副的中心距需严格按照啮合参数设定，齿侧间隙控制在0.1-0.15mm区间，既保证传动顺滑无卡滞，也避免间隙过大带来的传动回差；凸轮与随动滚轮的接触需保证全程无脱离，初始安装时需将凸轮推程起始点与滚轮位置对齐，保证初始动作相位准确。滑块与导轨的配合采用间隙配合，配合间隙控制在0.03mm以内，导轨安装面的平面度公差不大于0.02mm/100mm，避免滑块运行过程中出现偏载卡滞。实际运行过程中，齿轮匀速转动带动两个凸轮同步回转，

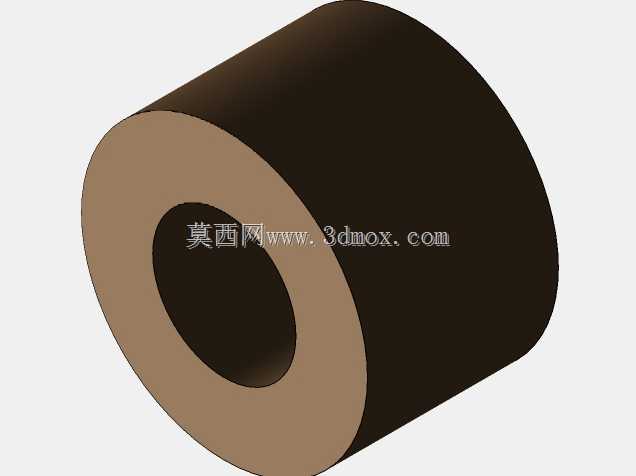

　　凸轮轮廓依次推动对应连杆带动摆杆摆动，最终驱动两侧滑块完成同步的锤击进给与回程动作，中间立式滑块同步完成垂直方向的压合与复位，整套动作周期完全匹配齿轮的转动周期，可通过调整齿轮的输入转速灵活调整锤击频率，适配不同生产节拍的需求。结构上所有受力铰接点均采用销轴加耐磨衬套的设计，可有效降低长期运行的磨损量，维护时仅需定期在铰接点、齿轮啮合面、凸轮轮廓面加注润滑脂即可，无需复杂的日常维护操作。该机构的整体布局紧凑，所有传动组件均集成在同一安装基板上，可作为独立的功能模块直接加装到现有设备上，无需对原有设备的主体结构做大幅改动，适配性较强。在小尺寸五金件的压装、纸质包装的压痕封口、小型塑料件的冲切工位上，该机构的纯机械传动特性可保证长期运行的动作一致性，不会出现电控系统常见的信号干扰、动作丢步等问题，能有效提升连续生产的良品率。
