止动叉齿轮组合往复运动机构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:482695
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计
  • 止动叉齿轮组合往复运动机构设计

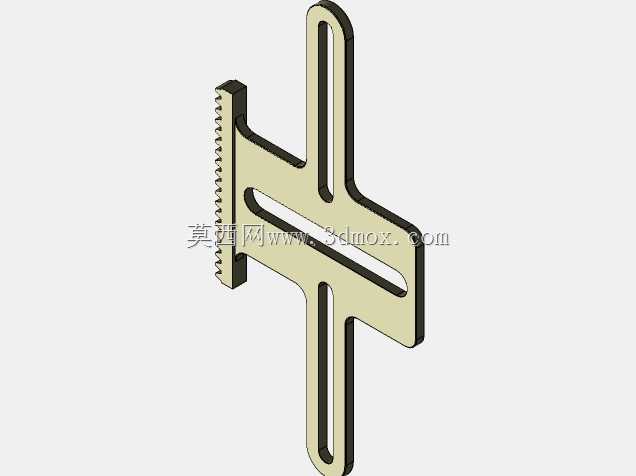

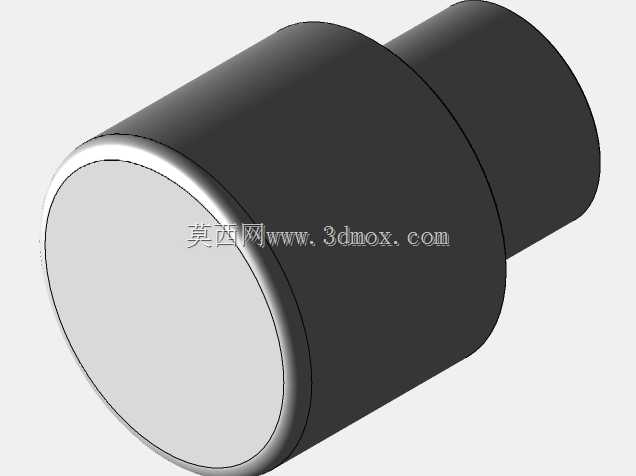

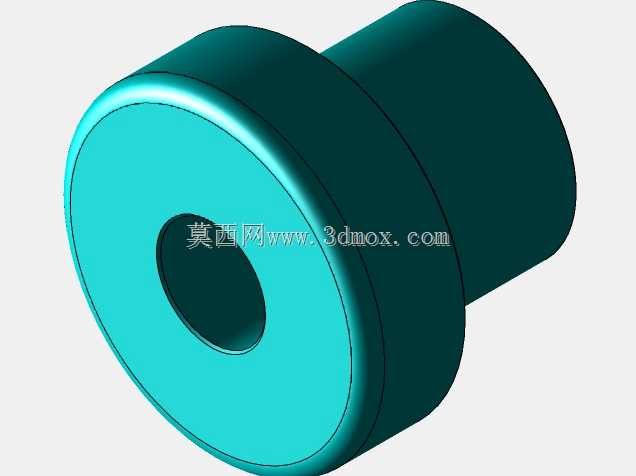

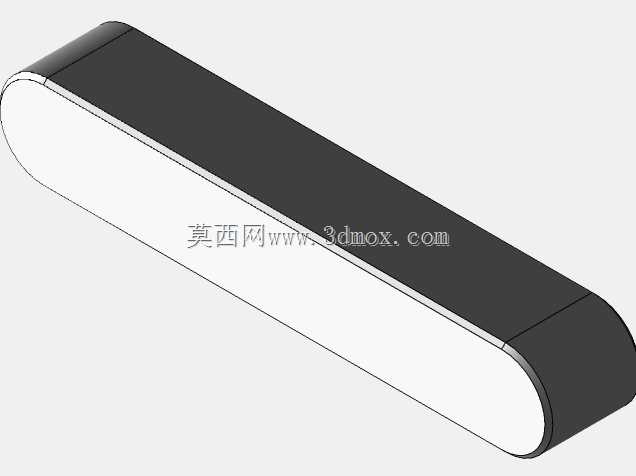

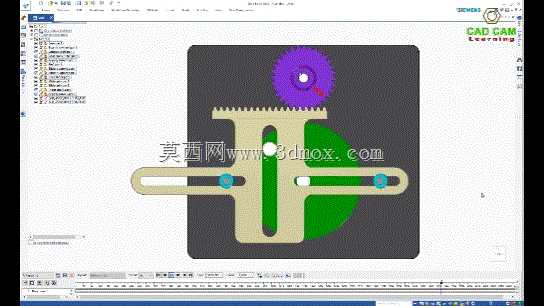

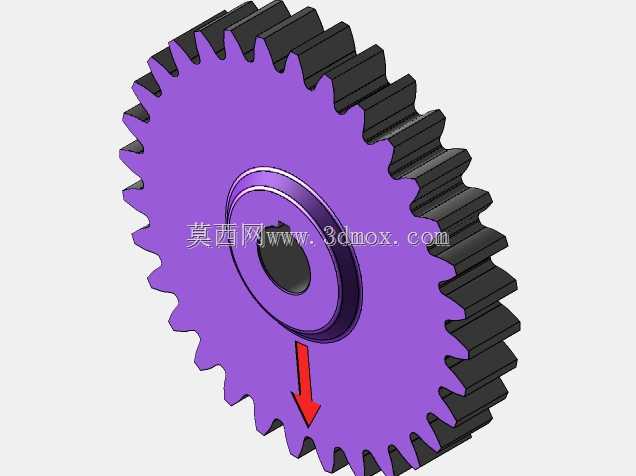

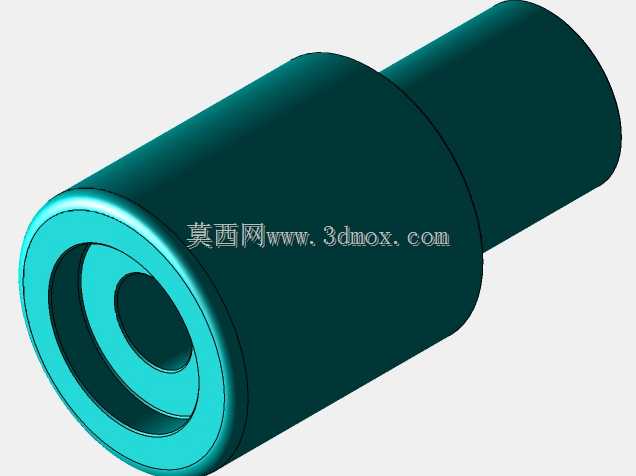

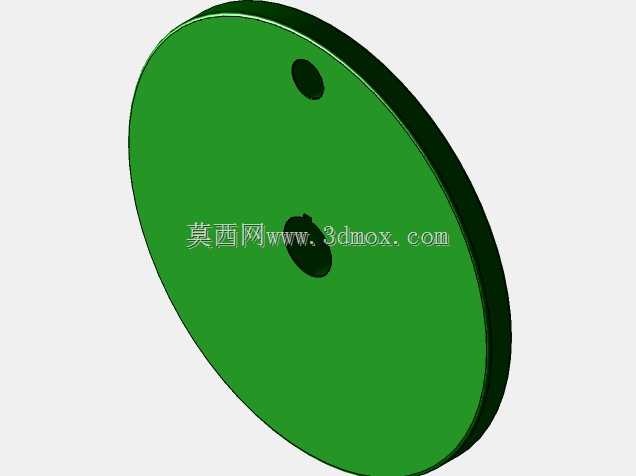

  这套止动叉往复机构核心解决连续旋转输入到可控间歇直线往复输出的运动转换需求,在轻工送料、包装工位分度、小型冲压设备的间歇进给场景中应用广泛,区别于普通曲柄滑块无停顿的连续往复特性,这套机构可在往复行程的端点设置可控止动停留区间,匹配工位加工需要的静止等待时长,避免额外增加离合制动组件带来的结构冗余。从实际装配逻辑来看,机构的动力输入为上部的圆柱齿轮,齿轮端面偏心位置设置驱动销,与下方的止动叉架配合,齿轮连续旋转时,偏心销先进入叉架的横向导槽,带动叉架沿竖直导轨完成直线行程,当销运动到导槽端部的止动缺口位置时,齿轮继续旋转的过程中销会短暂卡入缺口,此时叉架保持静止,实现行程端点的止动停留,待销转过缺口角度后重新进入导槽直线段,

  带动叉架完成反向回程运动,整套运动循环无需额外电控元件触发,纯机械结构即可实现“动-停-动”的往复动作逻辑。设计过程中需要重点控制几个配合边界:首先是齿轮偏心销的偏心距,这个参数直接决定叉架的往复行程长度,偏心距过大时销与导槽的侧向接触应力会急剧升高,加快配合面磨损,偏心距过小则会导致行程不足,无法匹配工位进给的距离要求,常规小载荷工况下偏心销与导槽的配合间隙控制在0.02-0.05mm区间,既保证运动顺畅无卡滞,又避免间隙过大带来的回程冲击。其次是止动缺口的轮廓角度,缺口的圆心角大小直接决定端点停留的时长,角度越大停留时间越长,但角度过大会导致销脱离缺口时出现刚性撞击,因此缺口边缘需要做小半径圆角过渡,降低接触瞬间的冲击载荷。

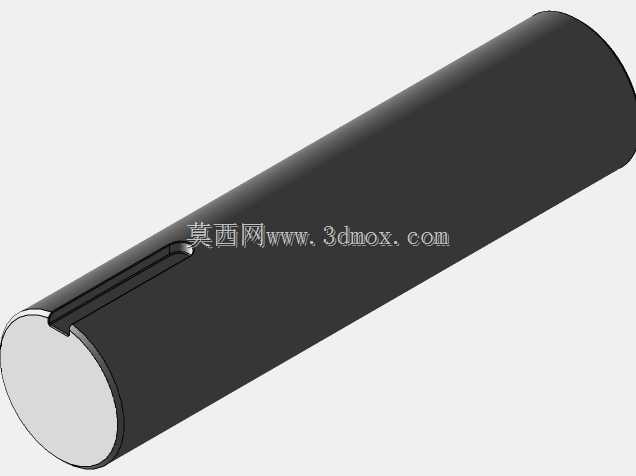

  叉架部分的竖直导槽与固定导轨的配合长度需要满足行程全程的导向覆盖,避免叉架运动到行程端点时出现导向长度不足引发的侧倾卡滞,通常导向段的最小重合长度不小于导槽宽度的1.2倍。安装层面,整套机构的安装基准为齿轮的回转中心与竖直导轨的平行度,两者平行度误差需要控制在0.03mm/100mm以内,否则会导致偏心销与叉架导槽出现偏磨,长期运行后出现运动卡顿、行程精度下降的问题。齿轮与固定基座的连接采用深沟球轴承支撑,保证旋转过程的同轴度,偏心销与齿轮端面的连接采用过盈配合加防转销固定,避免高速往复运动下销出现松动移位。叉架的横向导槽内壁可镶嵌自润滑铜套,降低长期往复运动的磨损量,延长维护周期,在轻载高速的应用场景下,

  也可直接采用工程塑料加工叉架整体,利用材料自润滑特性省去额外润滑维护。实际选型适配时,若用于送料工位,可根据送料步距调整齿轮偏心距,若需要调整停留时长,可更换不同缺口角度的叉架组件,无需改动整体安装尺寸,具备较好的模块化适配性。机构整体的外廓尺寸紧凑,可直接集成在小型设备的墙板之间,不需要额外预留过大的安装空间,相比槽轮机构的间歇转位输出,这套机构直接输出直线往复运动,省去了转位到直线运动的中间转换环节,传动链更短,累计运动误差更小,适合对进给位置精度有一定要求的中低速轻载工位。需要注意的是,这套机构不适合大载荷的冲压进给场景,因为偏心销与导槽的接触为线接触,大载荷下容易出现压溃变形,载荷较大的场景需要额外增加滚轮结构,将销与导槽的滑动摩擦转换为滚动摩擦,降低接触应力提升承载能力。
