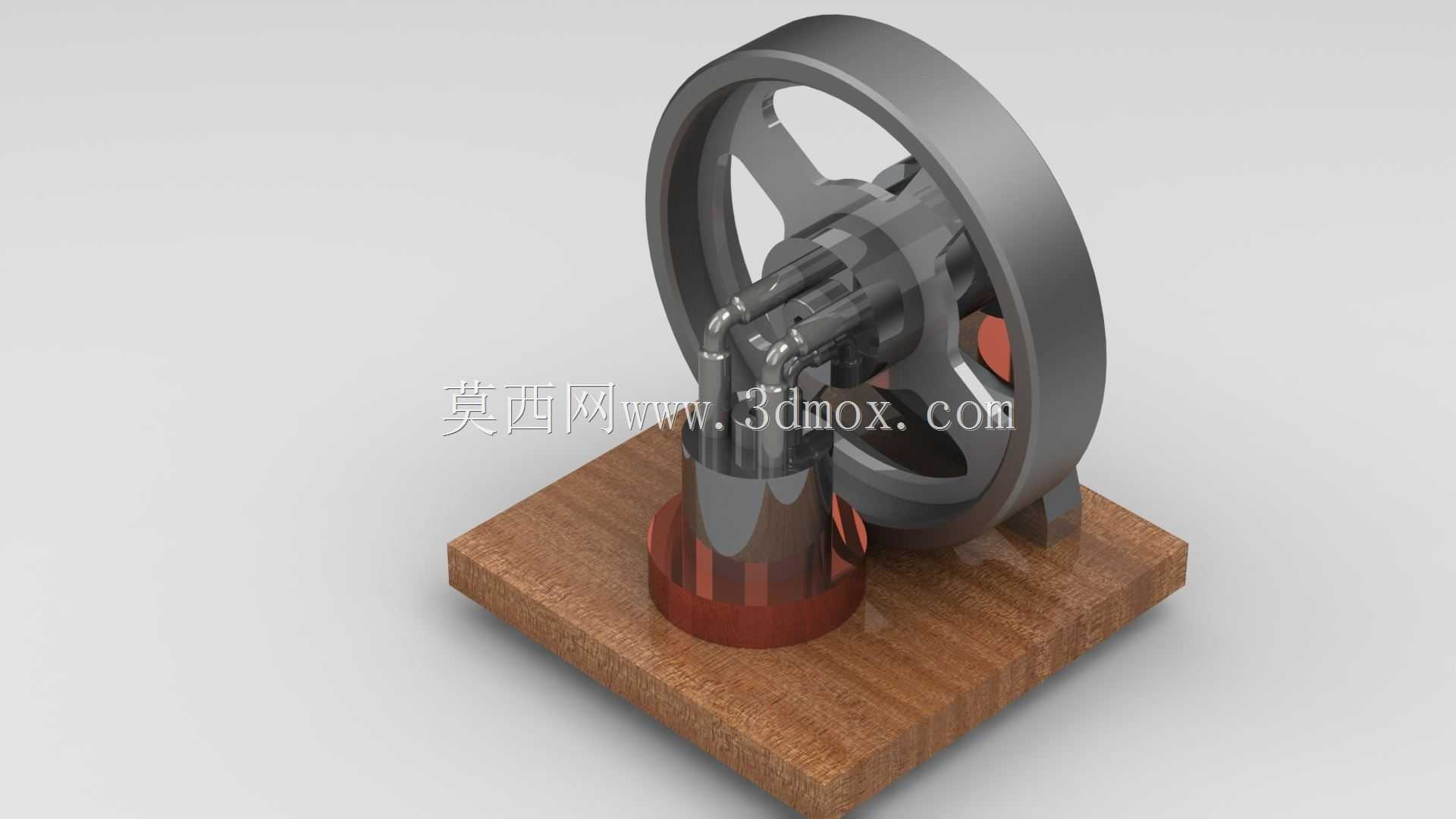

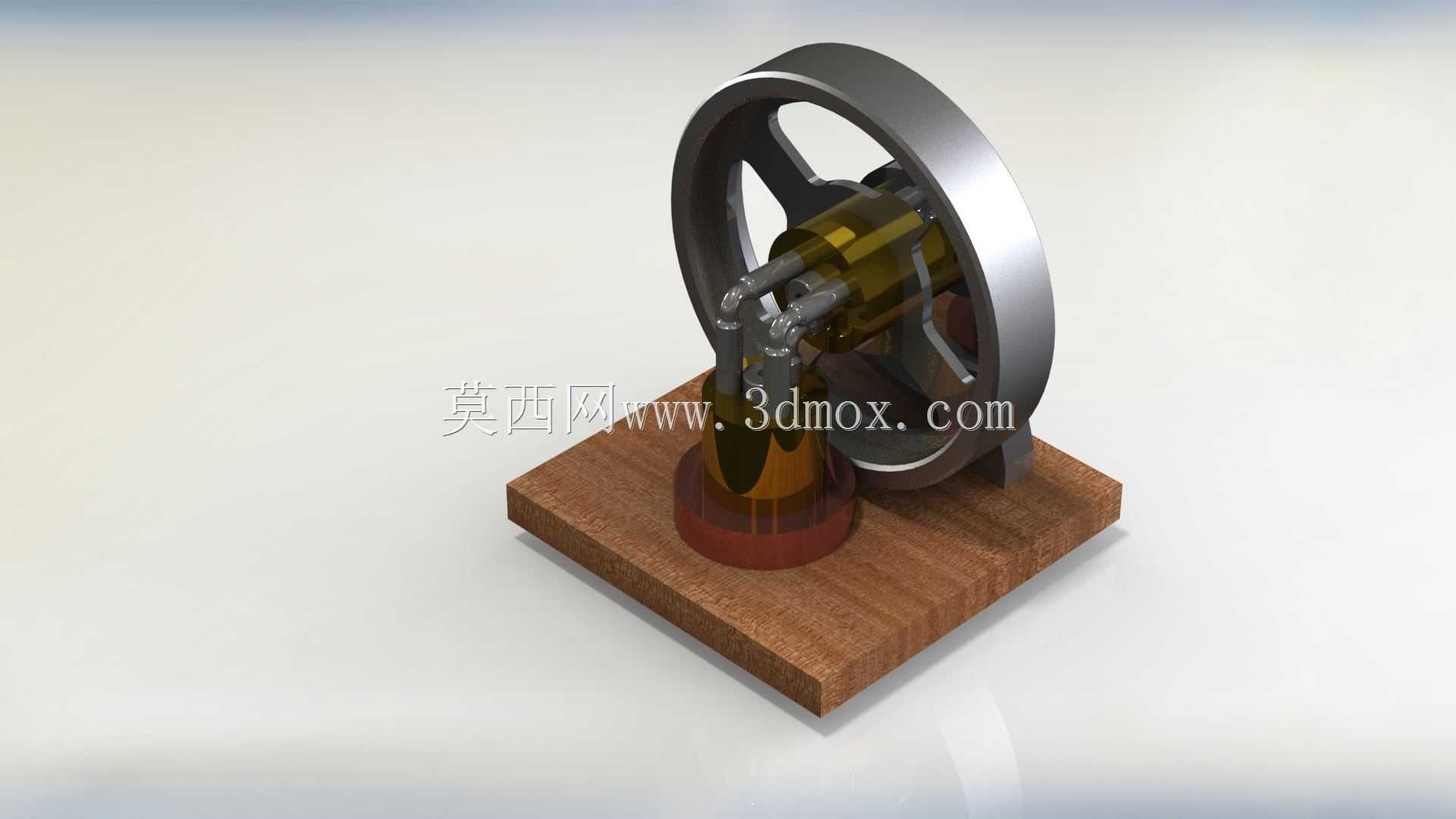

弯头结构内燃动力装置三维设计

　　在小型特种动力配套、非道路作业机具改装以及紧凑型动力单元开发场景中，常规直列布局的发动机往往受安装空间朝向限制，无法适配进气、排气走向与动力输出轴呈特定夹角的安装需求，这类场景下弯头结构的动力装置就成了结构选型阶段的优先考虑方向。这类带弯头构型的发动机，核心用途是在有限的舱体空间内完成动力输出路径的转向适配，无需额外加装传动换向组件，就能直接匹配进气端前置、排气端侧置、输出轴斜向布置的安装要求，常见于小型园林作业机具、便携动力站、特种改装作业设备的动力配套环节。

　　从功能特性来看，该弯头结构动力装置保留了常规内燃发动机的核心做功逻辑，通过缸内燃油燃烧的膨胀压力推动活塞往复运动，再经由曲柄连杆机构将直线运动转化为旋转动力输出，其特殊的弯头结构主要集成在进气道与排气道的转向段、以及动力输出端的壳体衔接部位，相比直列同排量机型，整体安装长度可缩短近三分之一，同时能根据安装面的朝向调整弯头段的偏转角度，避免外接管路出现大角度弯折导致的流阻增大问题。在实际工况适配中，弯头段的流道设计直接影响整机的充气效率，建模过程中需要反复调整流道内壁的过渡圆角，避免气流在转向位置产生涡流，影响进气充分性与排气顺畅度，尤其是高转速工况下，流道内壁的顺滑度直接关系到动力输出的平顺性与燃油消耗水平。

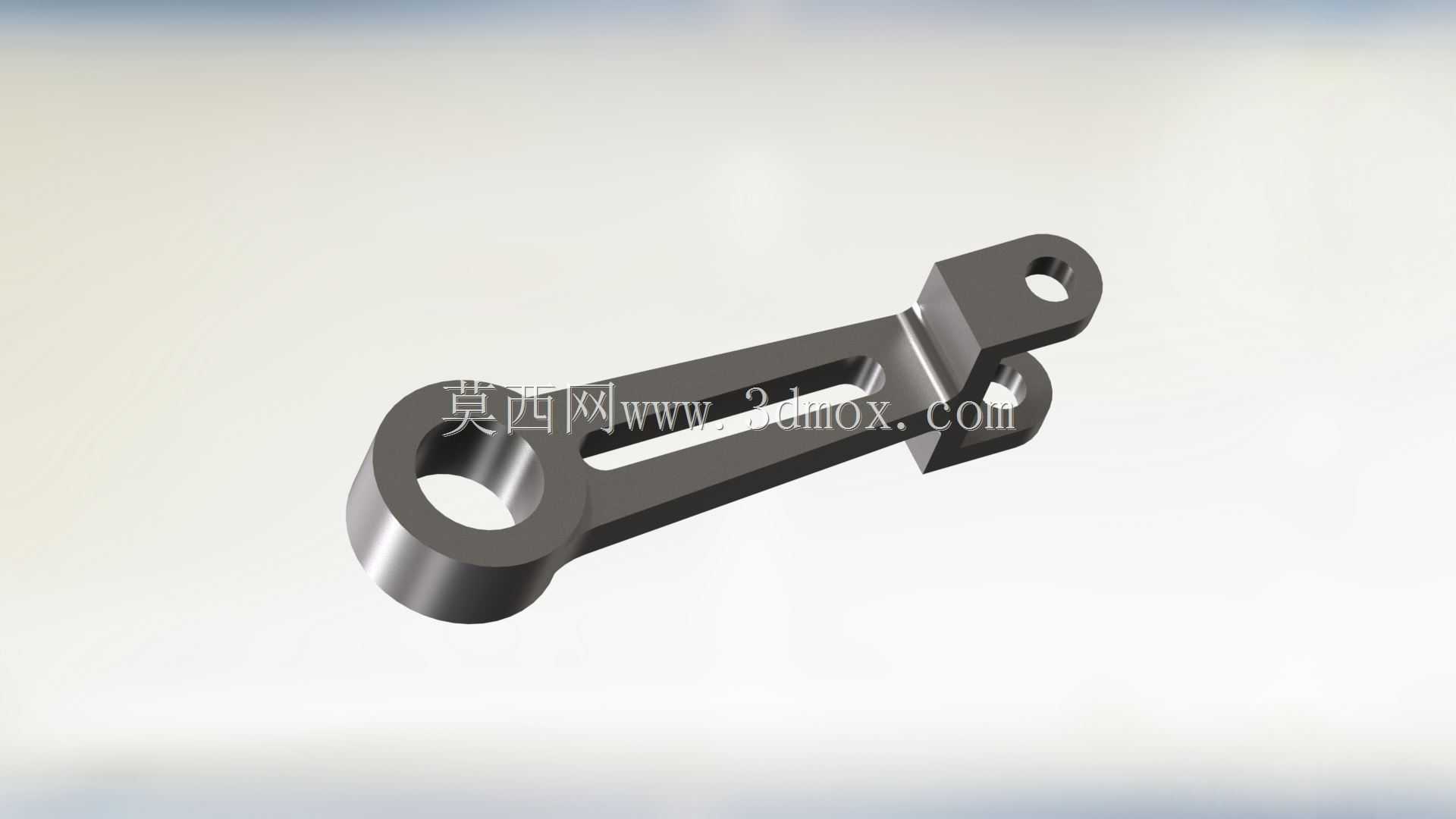

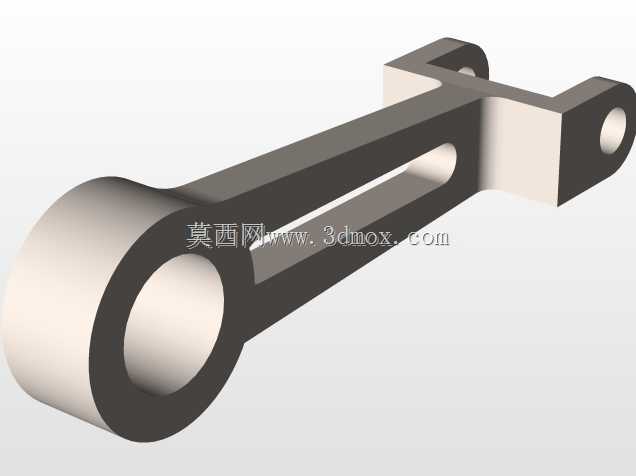

　　设计过程中首先要明确安装边界的约束条件，先锁定动力输出轴的中心高度、安装基座的孔位间距，再反向推导弯头段的偏转角度与壳体壁厚。整个建模过程从核心的曲柄连杆机构开始搭建，先确定活塞行程、缸径参数，匹配对应的连杆长度与曲柄半径，确保活塞在上止点、下止点位置时不会与缸盖、缸体发生运动干涉，再围绕核心运动组件搭建缸体、缸盖的实体结构，之后根据安装空间的走向要求，设计弯头段的进排气通道与壳体衔接结构，弯头段与主壳体的连接部位采用止口定位结构，保证装配时的同轴度要求，避免后期运行过程中出现连接部位漏气、渗油的问题。

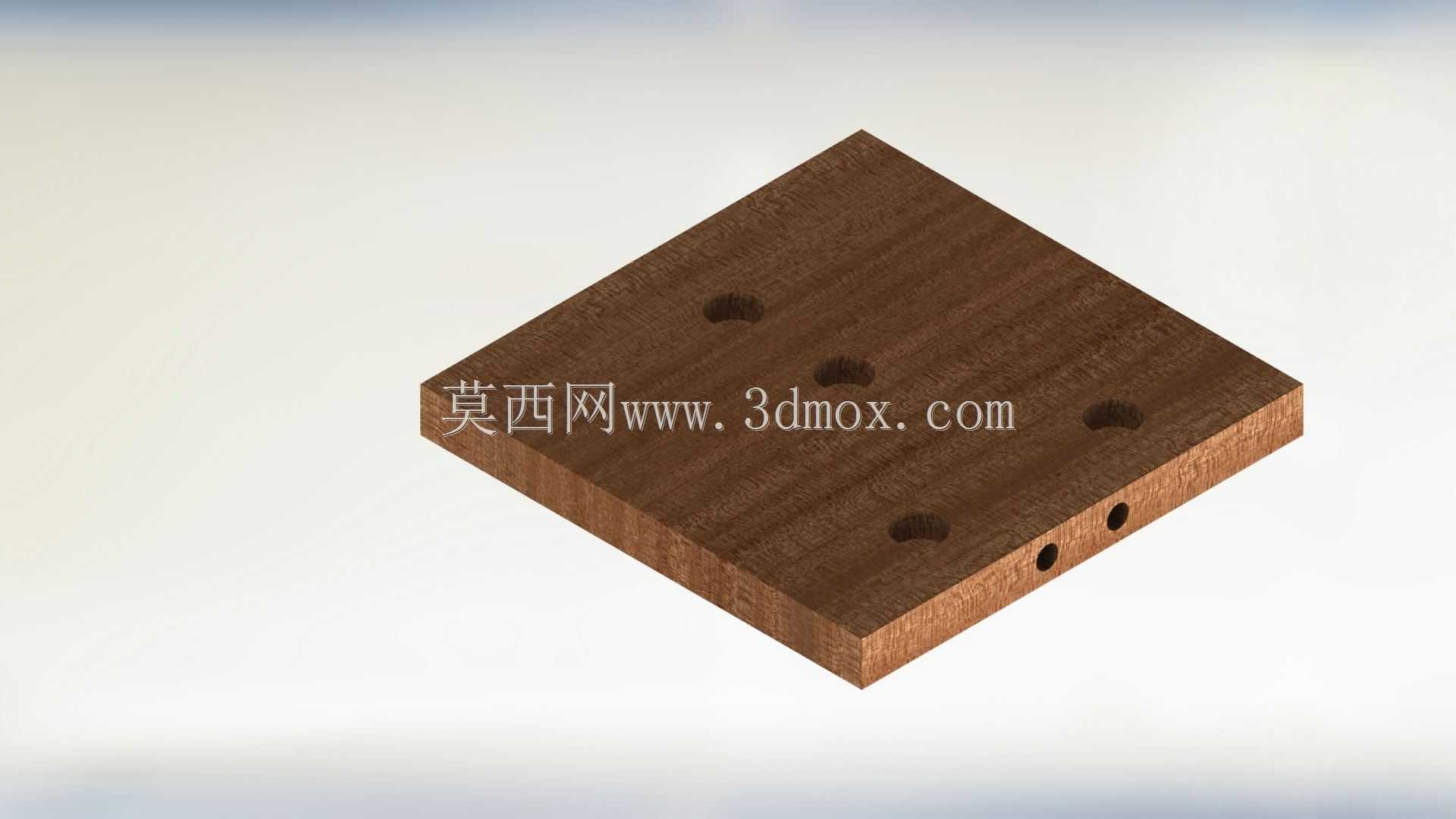

　　外形尺寸方面，整机主体段的外径根据缸径参数预留足够的水冷/风冷散热空间，弯头段的偏转角度根据常见安装场景的需求设定为固定值，弯头出口位置的连接法兰尺寸匹配通用的管路连接标准，安装基座的孔位采用对称布局，可适配多个方向的固定安装需求，不需要额外制作转接安装板。在运动干涉检查环节，需要逐一验证活塞往复运动全程、曲轴旋转全周范围内，所有运动部件与固定壳体之间的最小间隙，尤其是弯头段靠近运动组件的位置，要预留足够的热膨胀间隙，避免设备运行升温后出现部件刮蹭的问题。

　　从结构细节来看，弯头段的壳体采用与主壳体一致的材质参数建模，壁厚均匀过渡，避免出现壁厚突变导致的应力集中问题，流道内壁的粗糙度要求在建模阶段就通过曲面顺滑处理来保证，减少后期加工环节的打磨工作量。动力输出端的轴伸尺寸、键槽参数匹配通用的动力连接标准，可直接对接联轴器、带轮等传动部件，不需要额外加工转接轴。整个模型的装配层级按照实际装配流程搭建，从核心运动组件到外围壳体、紧固件，每个部件的装配约束都符合实际工艺要求，可直接用于后续的工程图导出、装配工艺模拟以及干涉检查工作，也能作为同类特殊布局动力装置设计的参考原型，帮助结构设计人员快速调整参数适配不同的安装场景需求。
