蛋形笑脸表情球体曲面造型设计

　　做这个蛋形笑脸球体的曲面建模时，最先要敲定的是整体轮廓的曲率连续性，毕竟这类曲面造型如果G2连续做不到位，渲染出来的光影过渡会出现明显的棱线断层，不管是后续做3D打印实物还是做产品宣传的渲染素材，质感都会大打折扣。整体轮廓采用长短轴比例约1.2:1的椭球基底，区别于正圆球的呆板感，竖直方向的长轴设计让整个造型更趋近于常见的蛋形轮廓，放置在平面上时重心落在竖直中轴线上，不需要额外的支撑结构就能保持稳定，静态放置时的抗倾覆角度可以达到15度，日常摆放时轻微的触碰不会导致倾倒。

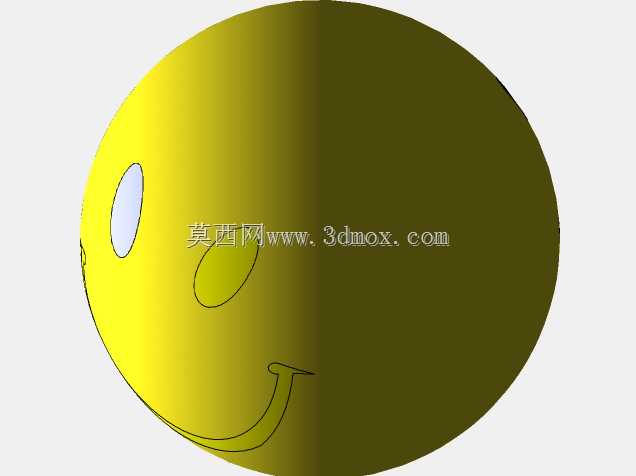

　　面部的表情元素全部采用曲面凹陷贴合基底的处理方式，两个椭圆形的眼部轮廓沿着椭球表面的法向向内做0.8mm的等距偏移，边缘做R0.3mm的圆角过渡，避免出现尖锐的棱边，不管是做注塑加工还是3D打印，都不会出现应力集中的问题，后续如果做表面喷涂处理，漆层在凹陷边缘的附着也会更均匀，不会出现积漆或者露底的情况。嘴部的弧形曲线同样贴合椭球表面的曲率走向，弧度的曲率半径从两端向中间逐渐增大，形成自然的微笑上扬效果，凹陷深度和眼部保持一致，保证整个面部元素的视觉统一性，不会出现某一部分凹陷过深显得突兀的问题。

　　这类造型的实际应用场景覆盖很广，最常见的是作为文创类桌面装饰摆件的原型，也可以经过尺寸缩放后做成解压玩具的外壳结构，甚至可以调整壁厚后做成小型的储物容器，比如糖果罐、回形针收纳盒这类桌面小物件。建模时特意预留了2mm的均匀壁厚空间，如果后续要做中空结构的注塑件，只需要把内部曲面做等距偏移即可，不需要重新调整外部轮廓的曲面，壁厚均匀性可以满足注塑工艺的要求，不会出现局部壁厚过厚导致的缩痕问题。

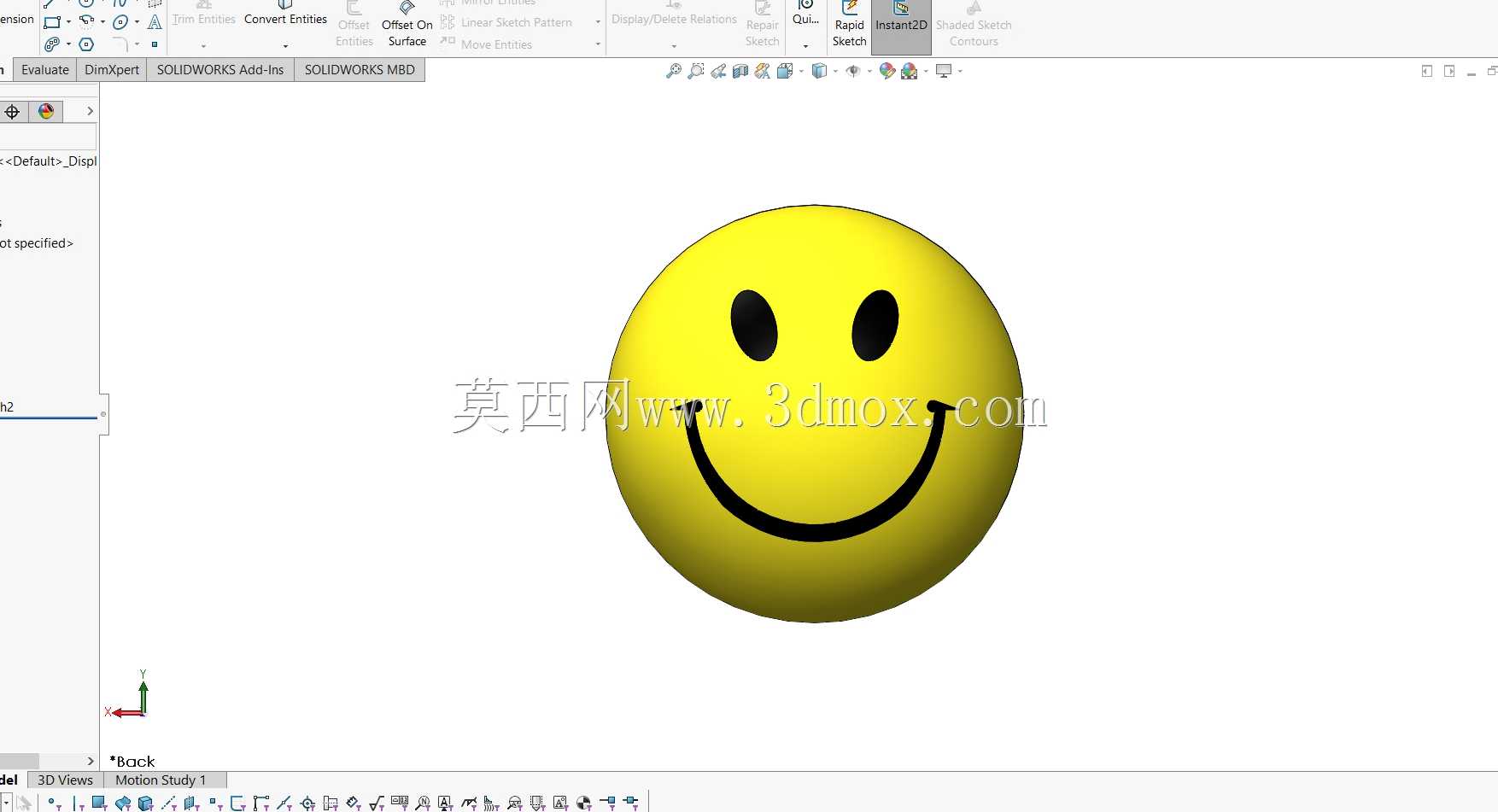

　　建模过程中没有采用拼接曲面的方式，而是先做整体椭球的基础曲面，再通过曲面裁剪、偏移的方式做出面部的凹陷特征，这样整个外表面是一个完整的连续曲面，后续做结构拆分的时候，可以根据实际的加工需求沿着任意分型面拆分，不会因为曲面拼接的缝隙导致分型线出现错位。底部的放置平面做了直径15mm的平面切边，切边和椭球曲面之间做R1mm的圆角过渡，放置在接触面的时候不会出现线接触的磨损问题，接触面积足够保证放置稳定性，同时这个平面也可以作为后续装配配重块的基准面，如果需要增加整体重量提升手感，可以在这个平面位置预留沉孔安装金属配重块，不需要额外修改外部曲面。

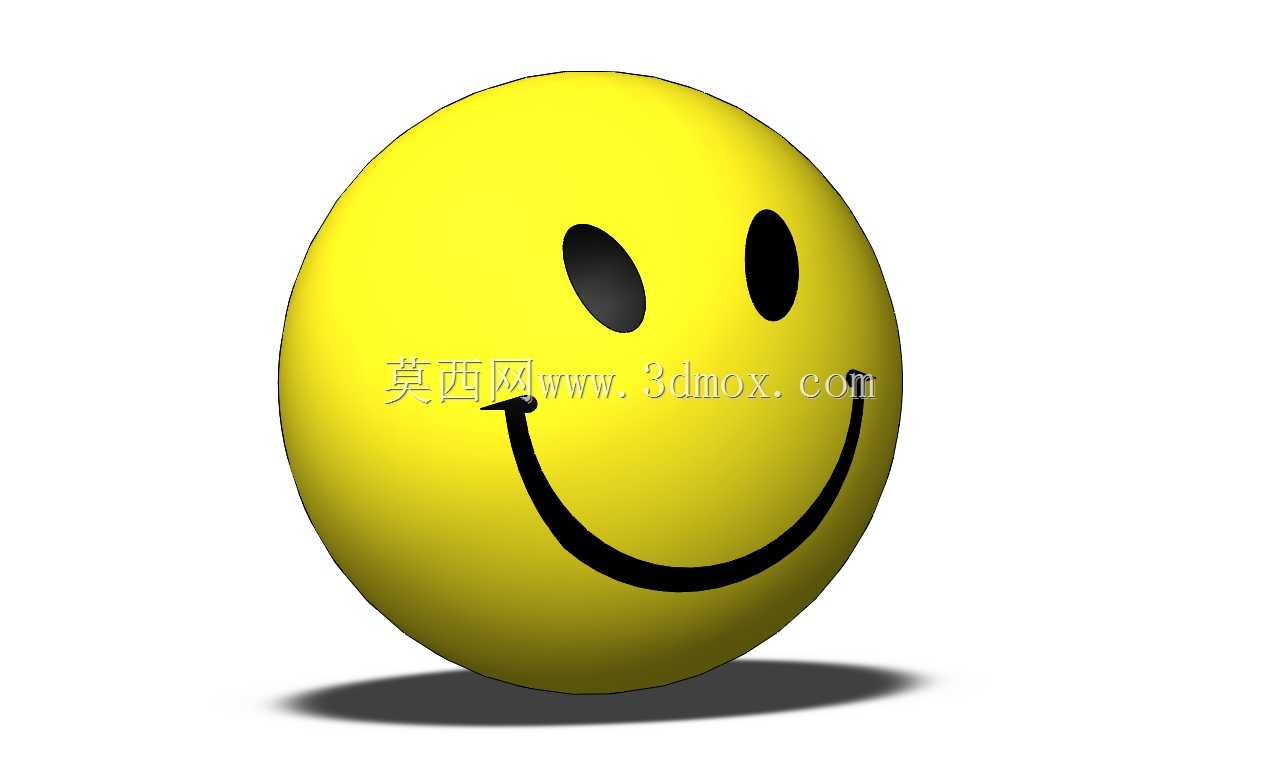

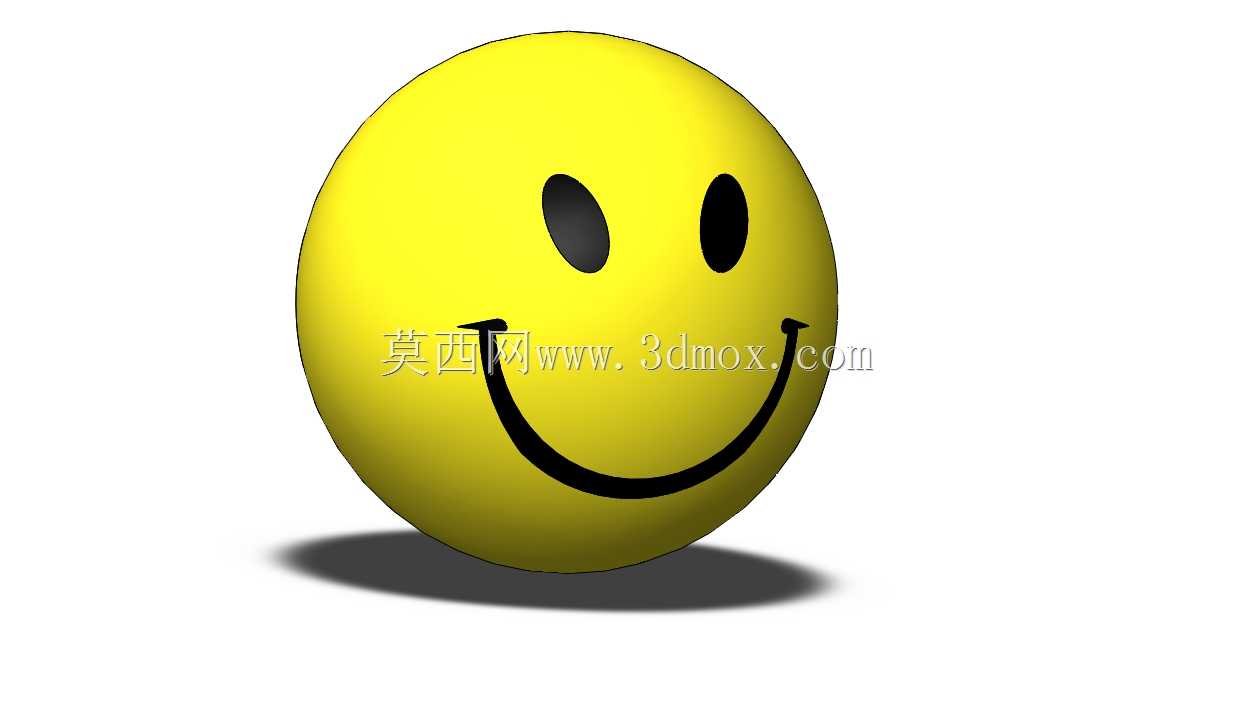

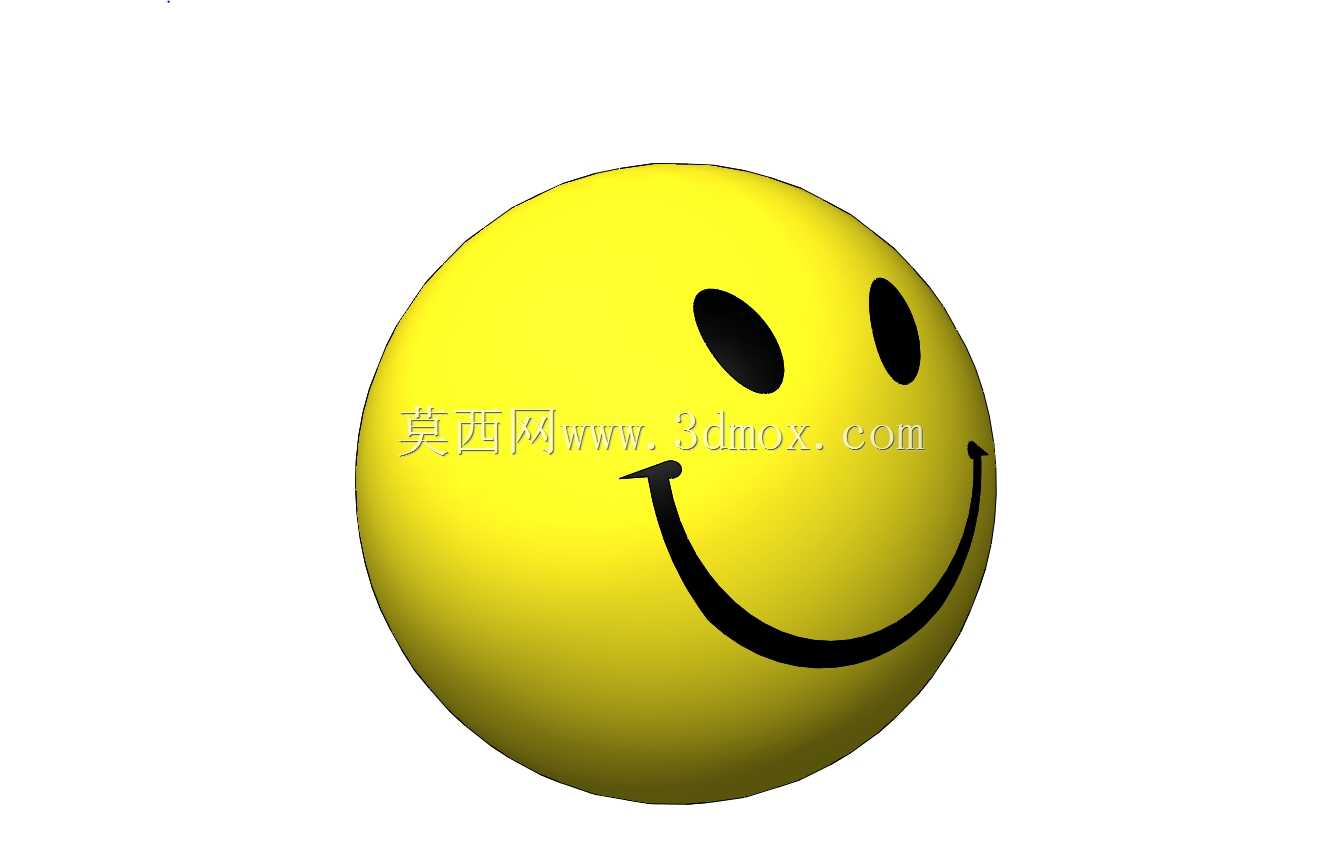

　　做渲染测试的时候，因为曲面的连续性足够，不管是赋予哑光塑料材质还是亮面烤漆材质，光影的过渡都非常自然，不会出现局部的光影畸变。如果要做实物生产，这个造型的脱模角度也完全满足要求，外表面的脱模斜度最小处大于1度，采用上下分模的方式就可以顺利脱模，不需要做复杂的抽芯结构，模具加工的难度很低，量产时的良率可以控制在很高的水平。另外这个造型的曲面数据也可以直接导入到雕刻机里做木质、石材材质的雕刻加工，不需要做额外的曲面修复，因为所有的曲面边界都没有碎面、重叠面的问题，加工路径生成的时候不会出现跳刀或者过切的情况。

　　很多人做这类卡通造型的时候容易忽略曲面和实际生产工艺的匹配，要么曲面连续性差导致渲染质感差，要么没有预留加工余量导致后续开模或者3D打印时出现问题，这个造型在建模阶段就把后续可能用到的加工场景都考虑进去了，不管是做小尺寸的钥匙扣挂件，还是放大到半米高的大型展示摆件，只需要整体缩放模型即可，曲面的曲率不会因为缩放出现变形，特征之间的比例关系始终保持协调，不会出现放大后面部表情走形的问题。
