双铰轴支座支撑构件结构设计

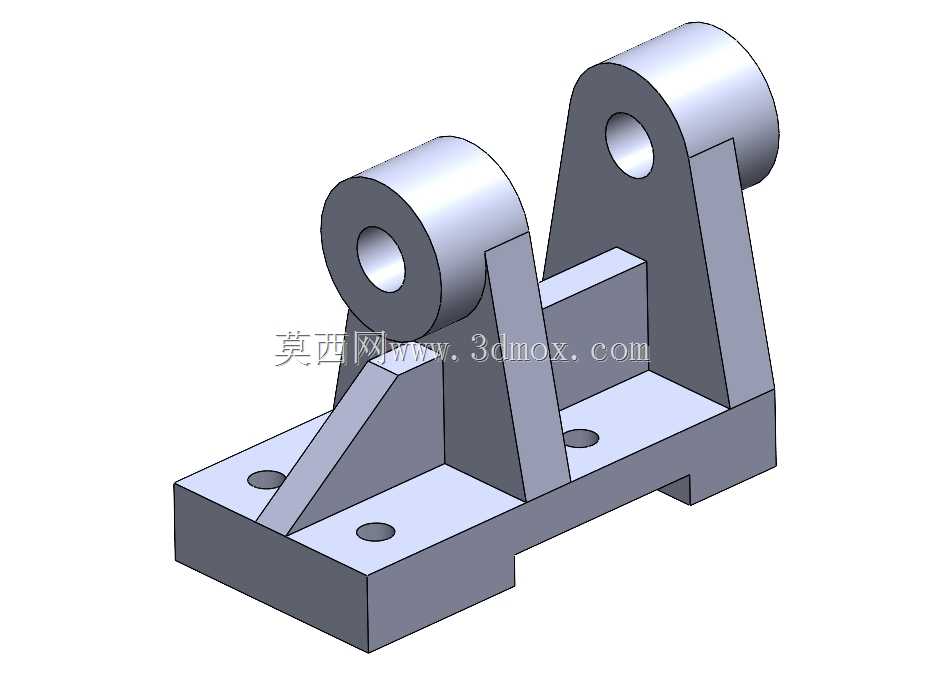

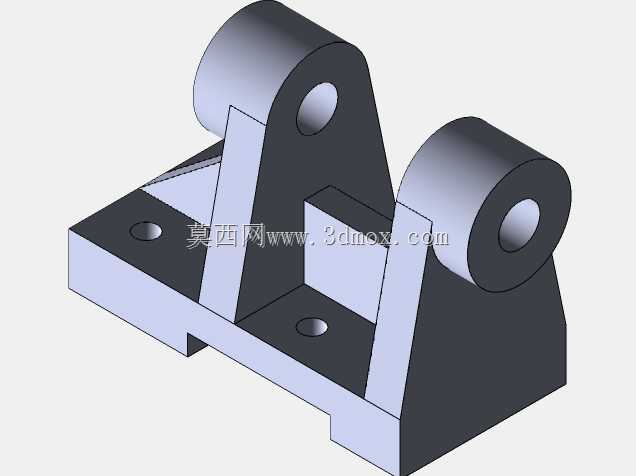

　　该支撑构件属于设备铰接支撑类通用零部件，常见应用于轻工输送线张紧机构、小型工装翻转架、非标自动化设备的摆臂铰接点位，主要承担铰接部件的径向载荷传递，同时为摆动类构件提供稳定的回转支撑基准，避免铰接点位在往复摆动过程中出现轴线偏移、结构颤振等问题。从结构功能来看，构件底部为带安装沉孔的矩形安装底座，三个安装孔沿底座长度方向错位排布，可适配不同孔距的设备安装台面，安装时通过内六角螺栓穿过沉孔将构件锁紧在设备机架基准面上，沉孔设计可保证螺栓头完全埋入底座平面，不会突出底座表面干涉其他相邻部件的装配。底座上方设置两个高度不同的圆筒形铰轴座，两个铰轴座的内孔保持严格的同轴度公差要求，分别对应不同摆臂的铰接点位，

　　较低位置的铰轴座主要适配小行程摆动的连杆部件，较高位置的铰轴座适配摆幅更大的摇臂构件，两个铰轴座之间通过垂直立板连接，立板与底座之间设置三角形加强筋，筋板分别与立板侧面、底座上表面完全贴合，可有效抵消铰轴座承受径向载荷时对立板产生的弯曲力矩，避免长期交变载荷下立板与底座的连接位置出现应力开裂。设计过程中首先确定两个铰轴的中心距与轴线高度基准，以底座安装面为Z向零点，先绘制底座的轮廓草图，拉伸生成底座基体后，再分别绘制两个铰轴座的圆形截面，沿垂直于底座平面的方向拉伸生成铰轴筒体，之后绘制立板与加强筋的截面轮廓，通过拉伸凸台完成连接结构的生成，最后对所有锐边进行倒圆角处理，倒圆角半径根据相邻面的壁厚差设置，

　　壁厚较大的连接位置圆角半径取2-3mm，壁厚较薄的筋板边缘圆角半径取1mm，既可以消除加工过程中的应力集中点，也能避免装配时锐边划伤操作人员。安装边界方面，底座的总长度控制在120mm区间内，总宽度为60mm，较低铰轴座的轴线距离底座安装面高度为45mm，较高铰轴座的轴线距离底座安装面高度为75mm，两个铰轴的内孔直径统一为12mm，可适配直径12mm的标准圆柱销或铰接螺栓，安装孔的沉孔深度为5mm，可容纳M10内六角螺栓的头部，安装时需保证底座与机架安装面的平面度公差不超过0.05mm，避免强行锁紧螺栓导致底座出现变形，进而影响铰轴内孔的同轴度。实际应用中，这类双铰轴支座常替代分体式的单铰轴座组合使用，

　　一体化的结构可减少装配时的同轴度调整工作量，两个铰轴的位置精度由加工过程直接保证，相比现场拼接的分体支座，装配效率可提升40%以上，同时整体式结构的抗振性能更优，在存在往复冲击载荷的工况下，连接位置的松动概率远低于分体装配结构。结构细节上，较高铰轴座的外侧设置延伸凸台，可适配铰接点位的轴向限位挡圈安装，避免铰接轴在摆动过程中出现轴向窜动，立板与铰轴座的连接位置设置过渡圆角，可分散载荷传递路径上的应力集中，底座的底部边缘设置0.5mm的倒角，方便安装时快速对准机架上的定位销孔，减少装配对位的时间。针对不同的载荷工况，可通过调整加强筋的厚度、铰轴筒体的壁厚来适配不同的载荷需求，当承受较大径向载荷时，可将铰轴筒体的壁厚从默认的5mm提升至8mm，同时将加强筋的厚度从4mm提升至6mm，无需改动整体安装尺寸即可提升构件的承载能力，具备较强的工况适配性。
