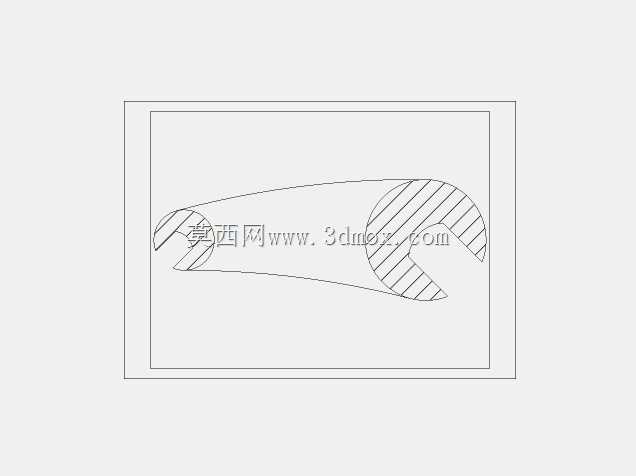

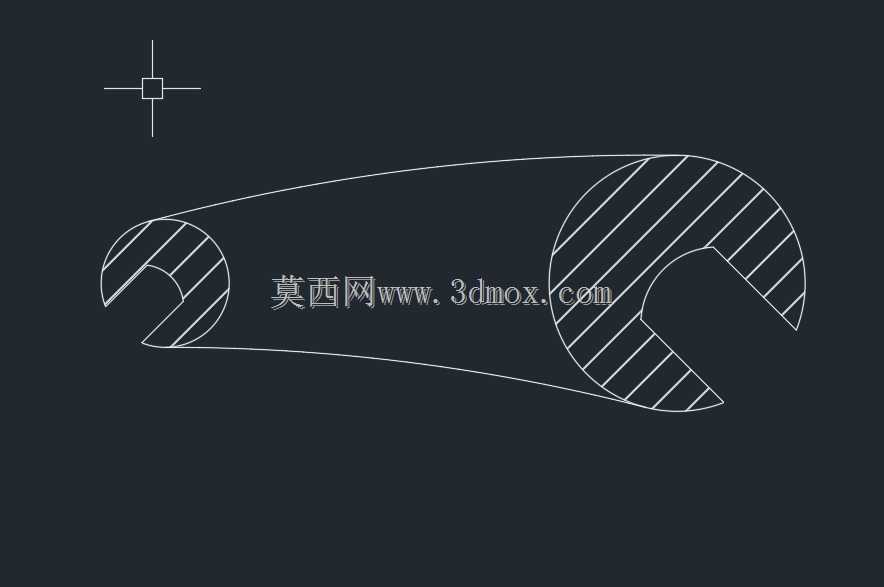

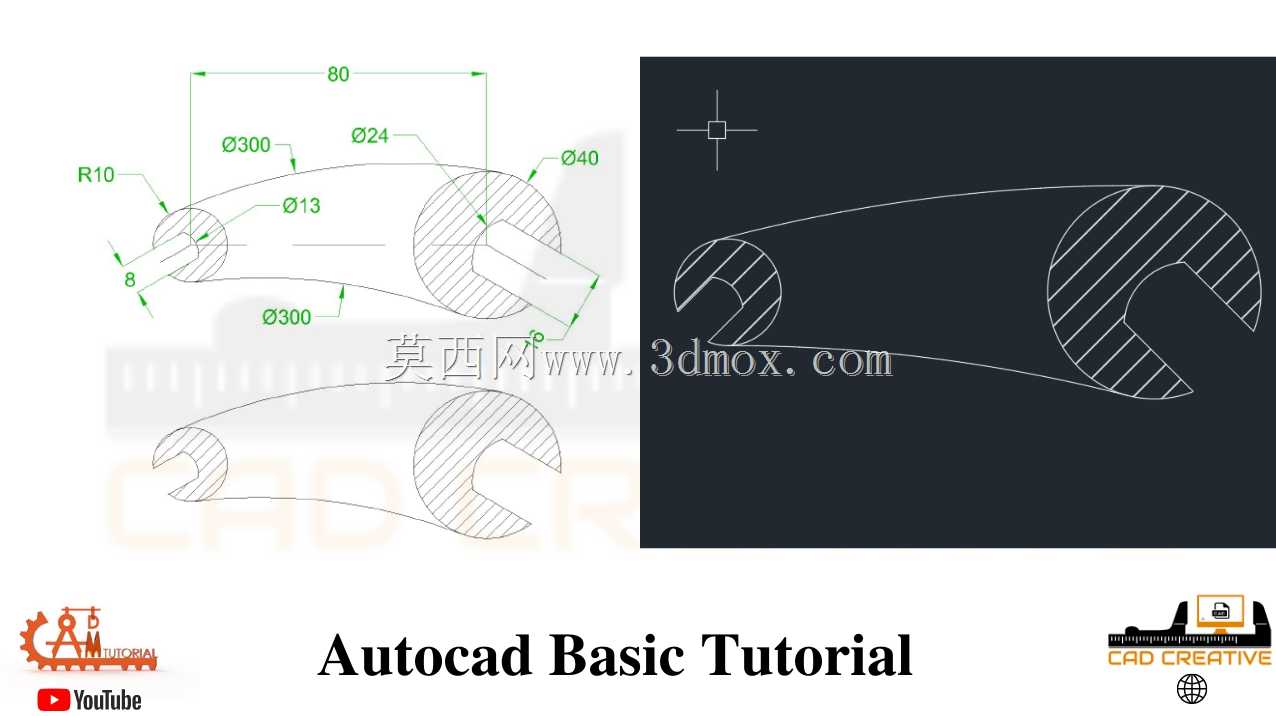

双头开口扳手机械结构练习图

　　本次呈现的是双头开口扳手的二维结构练习图，这类扳手是机械装配、设备维保场景中最常用的手动紧固工具之一，覆盖从民用家电拆装到工业生产线设备检修、重型机械维保等多场景的螺栓螺母拆装作业，不同开口尺寸对应不同规格的外六角、方头紧固件，是一线操作工人、设备运维人员随身配备的基础工具。从设计逻辑来看，这类双头扳手的两个开口端通常匹配两种相邻常用规格的紧固件，无需频繁更换工具即可完成相邻规格螺栓的拆装作业，大幅提升现场操作效率。整体结构采用长条形板身设计，两端开口的工作部位做了加厚处理，板身向中间位置逐渐收窄过渡，在保证开口端受力强度的前提下，尽可能降低整体重量，减少长时间手持操作的疲劳感。开口部位的轮廓设计严格匹配对应紧固件的对边尺寸，

　　开口处的倒角处理能够让扳手在作业时快速卡入紧固件头部，避免对位卡顿，同时开口内侧的受力面做了平行度公差控制，保证与紧固件侧面完全贴合，减少拧动过程中的打滑、棱角磨损问题。从结构受力角度分析，扳手作业时的受力点集中在开口根部与板身的过渡位置，因此该部位采用圆弧过渡结构，避免直角带来的应力集中，防止大扭矩操作时出现根部断裂的失效问题。板身的截面采用扁平矩形设计，既能够保证拧动时的抗扭强度，又可以在空间狭窄的作业场景中顺利插入，适配设备内部紧固件间距较小、操作空间受限的工况。两个开口端的角度通常设置为15度偏移，在紧固件周围空间不足、无法整圈转动扳手的场景下，每次只需小幅度转动扳手后拔出翻面重新卡入，即可连续完成拧动作业，

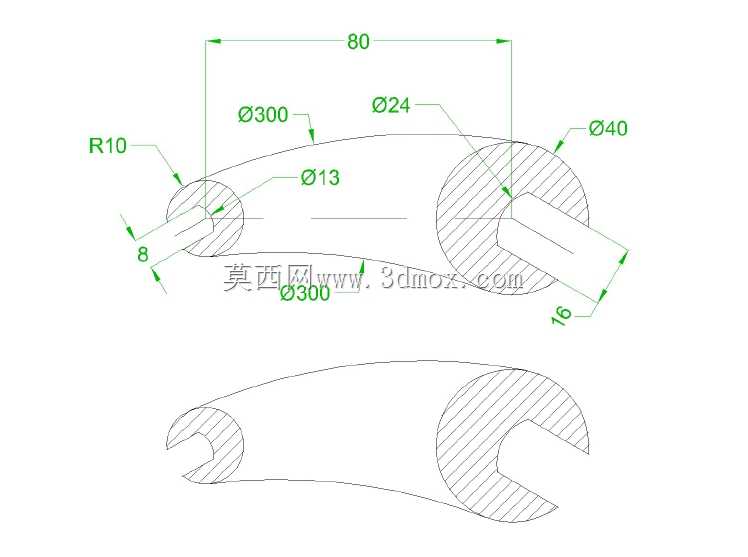

　　适配复杂受限空间的操作需求。这类练习图的绘制重点在于轮廓的对称度控制、开口尺寸的精度标注、过渡圆弧的平滑处理，以及剖面线的规范绘制，能够帮助初学者掌握机械制图中对称零件的绘制逻辑、公差标注的基本规则、剖面表达的规范方法，理解手动工具类零件的结构设计与受力需求之间的对应关系。在实际建模或制图过程中，需要重点把控开口的尺寸精度，若开口尺寸偏大，会导致与紧固件配合间隙过大，拧动时容易滑脱甚至磨圆紧固件棱角；若尺寸偏小，则无法顺利卡入紧固件头部，无法正常使用。板身的长度设计需要匹配对应规格紧固件的额定扭矩，长度过短会导致操作时力臂不足，无法达到要求的预紧力；长度过长则容易造成拧动力矩过大，导致紧固件断裂或者螺纹滑牙失效。两端开口的同轴度、

　　板身的直线度也需要做合理的形位公差控制，保证扳手在受力时不会出现偏载，避免局部应力过大造成的结构损坏。这类基础工具的结构设计看似简单，实则每一处轮廓、尺寸、角度都经过长期的现场使用验证，平衡了强度、重量、操作便利性、多场景适配性等多方面的需求，是机械结构入门学习阶段非常典型的练习案例，能够帮助初学者建立“结构服务于功能、尺寸匹配于工况”的设计思维，理解机械零件设计中每一处细节的实际工程意义，避免脱离实际使用需求的纸面化设计。
