法兰安装式双作用气缸三维结构设计

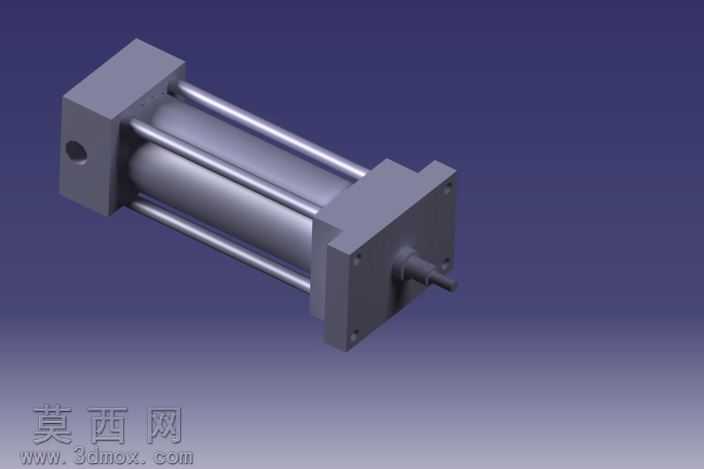

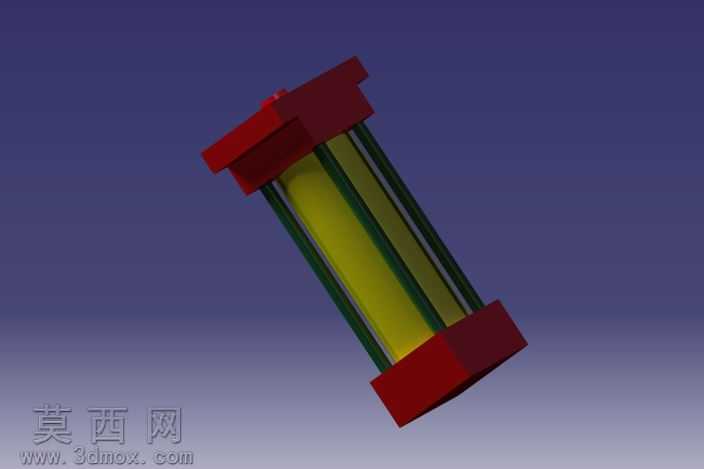

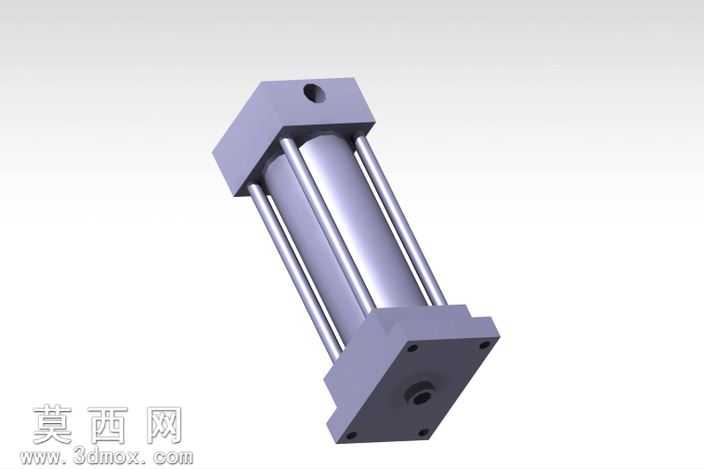

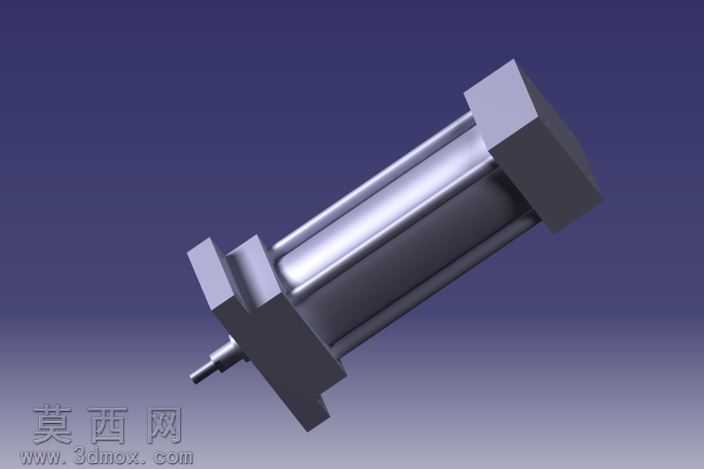

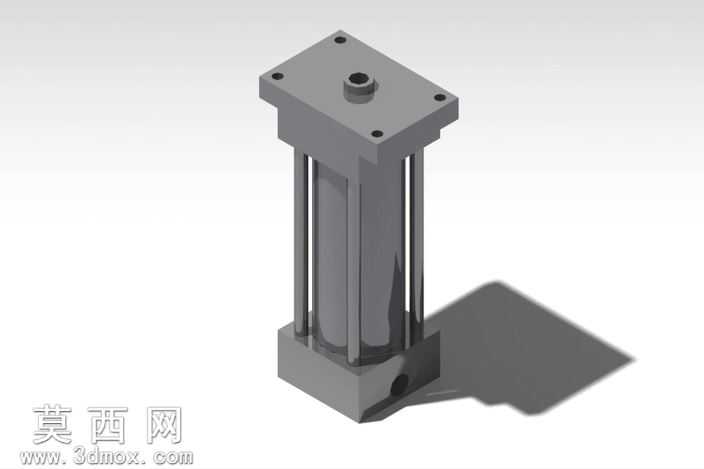

本作品为法兰安装式双作用气缸的三维参数化设计成果，建模过程严格遵循气动元件通用设计规范，先从核心的缸筒结构入手，确定缸筒内径、壁厚、行程长度等核心参数后，通过拉伸特征生成缸筒基体，对缸筒两端的密封安装槽、端盖配合止口进行精细化切除特征处理，保证缸筒内壁的圆柱度公差符合气动元件的密封要求。两端端盖采用前法兰式安装结构，前端盖集成了活塞杆伸出的导向孔、防尘圈安装槽、密封圈卡槽结构，后端盖设计了进气接口与缓冲腔结构，建模时对端盖的安装螺栓孔、定位销孔采用阵列特征完成，保证孔位的位置度精度，同时对端盖与缸筒配合的止口端面做平面度约束，确保装配后的密封性能。活塞杆部分采用实心圆柱结构，前端设计了外螺纹连接段用于外接负载，活塞与活塞杆的连接部位做了轴肩定位与锁紧卡槽设计，活塞外圆面设计了多道密封环槽，用于安装活塞密封圈与导向环，避免气缸运行时出现内泄漏问题。四根拉杆采用对称分布设计，通过两端螺纹将前后端盖与缸筒锁紧为整体，建模时对拉杆的螺纹段采用装饰螺纹线结合简化实体特征处理，既保证装配关系清晰，也合理控制模型的整体面数。材质渲染方面，缸筒与活塞杆采用抛光金属材质，还原金属气缸的金属光泽与表面质感，端盖与拉杆采用氧化发黑的碳钢材质，密封件部位采用深色橡胶材质区分，不同部件的材质差异清晰可辨，方便快速识别各结构的功能分区。设计过程中充分考虑双作用气缸的工作原理，即通过两个腔室交替进气推动活塞实现双向往复运动，因此对两个气口的位置、缓冲结构的尺寸都做了匹配性设计，确保活塞运行到行程端点时能通过缓冲结构实现平稳减速，避免刚性撞击。整体模型装配关系完整，各部件之间的配合约束符合实际装配逻辑，无干涉错位问题，可直接用于气动系统的装配模拟、结构校核，也可作为气动元件教学演示的直观模型，帮助理解双作用气缸的内部构造与工作原理。
