带方形沉槽的C型机加工练习构件

项目分类:通用机械零部件 发布时间:2022-01-04 ID:482767
  • 带方形沉槽的C型机加工练习构件
  • 带方形沉槽的C型机加工练习构件

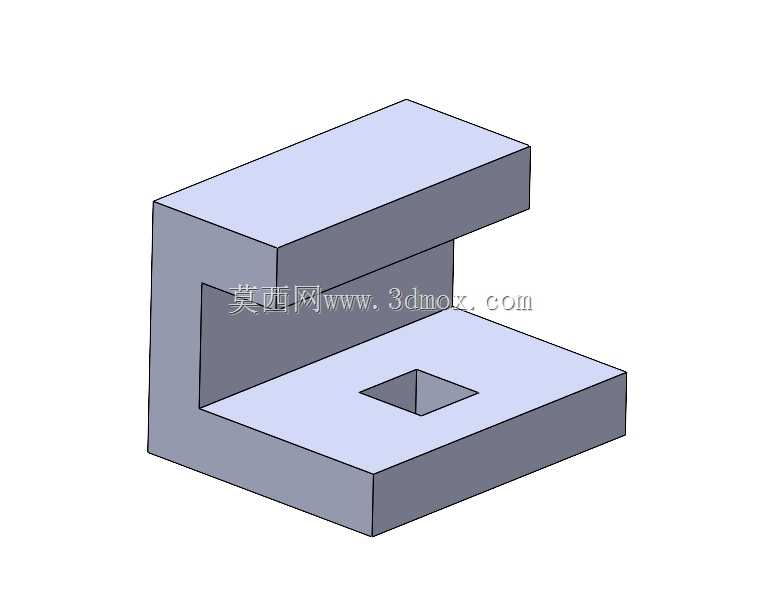

  这类C型带沉槽的构件,是机械结构设计入门阶段非常典型的练习载体,很多刚接触三维建模的工程师都会从这类基础特征组合的构件入手,掌握草图定义、特征生成的核心逻辑。从实际工程场景来看,这类开口式的C型结构常被用作小型工装的夹持基座、检测工位的定位支架,或是轻型设备的安装承托座,开口结构可以方便操作人员从侧向取放工件,避免封闭式框架带来的操作干涉,在小型装配工位、实验室检测夹具上的应用十分普遍。

  设计这类构件的时候,首先要明确两个核心的功能边界:一是C型开口的进深与高度,要匹配需要容纳的工件最大尺寸,比如用来承托小型电子元件检测工装的时候,开口高度要留出传感器走线、工件取放的操作空间,进深要覆盖工件的全长,避免工件悬伸过长导致承托不稳;二是下平台上的方形沉槽,这个结构的核心作用是定位,沉槽的尺寸要和配套的定位块、工件底部的凸台做间隙配合,通常单边留0.02-0.05mm的装配间隙,既保证工件可以顺利放入槽内,又能限制工件在水平面上的窜动,不需要额外增加压紧结构就能实现基础定位,减少工装的零件数量。

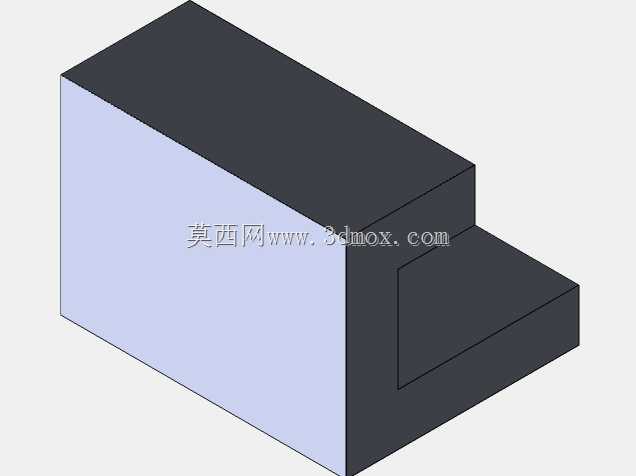

  从建模逻辑来看,这个构件的特征搭建顺序其实和实际机加工的工序是高度契合的:首先生成C型的主体基体,也就是通过拉伸草图得到L型的基础块,再通过拉伸切除做出中间的开口区域,这一步对应实际加工中下料、铣削外形、粗铣开口的工序;之后在下平台的上表面绘制方形沉槽的草图,通过拉伸切除生成沉槽特征,这一步对应精加工阶段铣削定位槽的工序,建模的时候要注意沉槽的拔模角度,如果是铣削加工的金属件,沉槽侧壁可以留0.5度的拔模斜度,方便加工后排屑,也能避免工件卡滞在槽内;最后对所有的锐边做倒圆角处理,外棱边倒R1-R2的圆角,避免操作人员取放的时候被锐边划伤,内转角处倒R0.5的圆角,对应加工中铣刀的最小半径,避免出现加工不到的清角问题,减少后续钳工修配的工作量。

  在安装边界的考量上,这类构件通常会在下平台的底部或者后侧立板上做安装孔,用来把构件固定在设备台架或者工作面上,设计安装孔的时候要注意孔位的间距要匹配标准铝型材的槽间距,或者标准工作台的T型槽间距,保证不需要额外做转接板就能直接安装;如果是用作焊接工装的定位座,还要考虑焊接飞溅的影响,沉槽的深度要比工件定位凸台的高度大1-2mm,避免焊接飞溅堆积在槽底导致工件放不到位,同时C型立板的厚度要保证足够的刚性,当上方需要安装小型压紧气缸的时候,立板厚度不能小于15mm,避免压紧的时候立板出现形变,影响定位精度。

  很多新手在做这类练习的时候,容易出现草图过定义或者欠定义的问题,比如绘制C型截面的时候,没有标注开口的对称尺寸,导致后续拉伸切除的时候特征位置偏移,或是沉槽的位置没有和平台边缘做定位尺寸标注,导致生成的沉槽不在设计位置,这也是这类基础练习的核心目的——通过简单的特征组合,养成草图全定义、特征顺序匹配加工工序的建模习惯,避免后续做复杂设备模型的时候出现特征混乱、参数无法修改的问题。另外这类构件的壁厚设计也要遵循均匀性原则,上下两个水平板的厚度要尽量保持一致,立板的厚度和水平板厚度差值不要超过5mm,避免如果采用注塑工艺生产的时候出现缩痕,就算是采用金属铣削加工,均匀的壁厚也能减少加工过程中的材料去除量,缩短加工周期,降低材料成本。

  从实际使用的角度出发,这类C型构件的开口上沿如果需要承托重物,还可以在开口的内侧做加强筋结构,但作为基础练习构件,这个模型省略了加强筋,重点突出基础拉伸、切除、倒圆角这些核心特征的操作逻辑,让初学者可以把注意力集中在草图约束、特征定位的基础能力上,不需要过早接触复杂的加强筋、阵列等特征,把基础操作练扎实之后,再拓展复杂结构的设计。在实际选型应用的时候,如果是用于有腐蚀性的生产环境,比如电镀工位的定位座,还可以在建模完成后预留表面处理的厚度,比如阳极氧化的膜厚通常在0.01mm左右,建模的时候不需要额外预留,但是如果是做喷塑处理,膜厚在0.1-0.2mm,就要在沉槽、配合面的尺寸上预留出涂层厚度,避免处理之后配合尺寸超差,导致工件无法装配。
