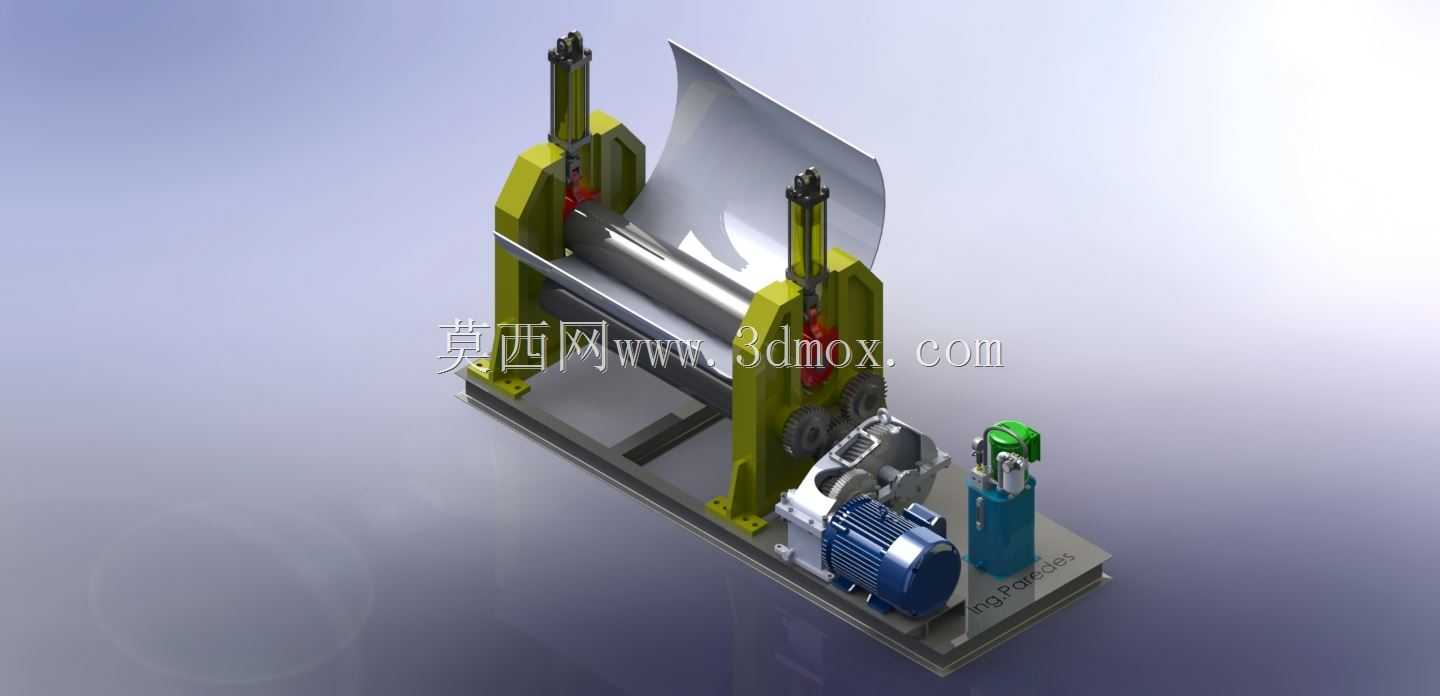

对称式三辊薄板卷制成型设备结构

　　在中小型钣金加工车间、通风管道预制现场、五金制品成型工段，这类对称式三辊卷板设备是薄板圆弧、锥面、筒形件加工的核心工装，日常处理1-6mm厚度的冷轧钢板、镀锌板、铝板时，相比手动卷板工具，成型效率能提升6倍以上，成型后的筒件圆度公差可控制在1mm/m范围内，完全满足常规通风管、储液筒、小型罐体的拼接要求。从结构布局来看，该设备采用下双辊固定、上辊垂直压下的对称排布，两侧的立式机架采用整体铸铁焊接后去应力处理的结构，避免长期重载压下时机架出现开合变形，上辊的压下动作由两侧同步的液压缸驱动，相比传统丝杠压下结构，压下力输出更平稳，不会出现薄板局部压痕过深的问题，压下行程的限位通过机架内侧的可调机械挡块实现，

　　操作人员可根据待加工板材的厚度、目标卷制半径提前调整挡块位置，避免压下量过大导致板材过度弯折报废。设备的动力输入端布置在机架单侧，驱动电机通过蜗轮蜗杆减速器将动力传递给两根下工作辊，下辊表面做了镀硬铬处理，粗糙度控制在Ra0.8以内，既可以避免卷制过程中划伤板材表面的镀锌层或漆面，也能减少辊面长期接触金属板材产生的锈蚀磨损，两根下辊的中心距经过优化设计，在保证最小卷制直径达到辊径1.2倍的前提下，尽可能缩小辊间距，减少薄板卷制时的直边长度，降低后续焊前修边的工作量。液压站独立布置在机架底座的侧端，和驱动电机、减速器做了物理分隔，避免电机运行时的振动传递到液压阀组导致压力波动，液压回路中设置了双向溢流阀，当卷制过程中出现板材卡滞、

　　负载突然升高时，溢流阀会自动泄压，保护辊轴、减速器和电机不会因为过载出现结构损坏。底座采用整体式型钢焊接结构，底部预留了四个地脚螺栓安装孔，安装时需要将底座找平，水平度公差控制在0.2mm/m以内，避免辊轴倾斜导致卷制出的筒件出现锥度偏差，设备的整体占地面积控制在2.2m长、1.1m宽的范围内，不需要额外做深挖的设备基础，普通硬化水泥地面即可安装固定，适合中小型加工车间灵活布局。设计过程中，上辊的拆卸端做了快拆式轴承座结构，当卷制完成闭合筒形件时，可以将快拆端的轴承座翻开，直接从辊轴轴向取出成型后的筒件，不需要额外吊装抬升上辊，操作流程更简便。两侧机架上的翻倒机构采用铰接式连接，配合定位销实现快速锁止，

　　日常维护时可以直接翻开轴承座检查上辊的轴承磨损情况，不需要拆解整个机架结构。辊轴的材质选用42CrMo调质处理，表面硬度达到HRC28-32，既保证足够的刚度抵抗压下时的挠曲变形，也具备足够的韧性承受卷制过程中的冲击载荷，辊轴的两端采用调心滚子轴承支撑，可以补偿少量的安装同轴度误差，避免轴承长期偏载出现提前失效。在实际使用场景中，这类设备除了卷制标准圆筒件，还可以通过调整上辊的压下倾斜角度，加工锥度不超过15°的锥形工件，满足异径管道接头、锥形料斗的加工需求，设备的操作侧设置了简单的脚踏控制开关，操作人员可以双手扶持板材送料，脚踩开关控制下辊的正反转，调整卷制位置时不需要抬手操作按钮，送料对位的精度更高。针对薄板卷制时容易出现的跑偏问题，下辊的进料端两侧设置了可调式挡料轮，挡料轮的位置可以根据板材宽度手动调整，卷制过程中限制板材的轴向窜动，避免卷出的筒件出现焊缝错位的问题。整个设备的传动齿轮全部封闭在机架内部的齿轮箱中，采用飞溅润滑方式，日常只需要定期更换齿轮箱润滑油即可，不需要频繁给外露齿轮加注润滑脂，车间日常清理维护的工作量更小，也避免外露齿轮沾附金属切屑、粉尘加剧轮齿磨损。
