集成式小型液压动力单元结构设计

　　这套集成式液压动力单元的三维结构，是面向中小型液压执行机构配套开发的紧凑型动力源，日常在机床工装夹紧、小型自动化设备顶升、仓储设备举升、试验台加载这类需要稳定油压输出的场景中应用广泛，区别于大型分体式液压站，该结构把动力元件、控制元件、储油单元做了高度集成，能在有限安装空间内完成整套液压动力供给，不需要额外搭建复杂的管路连接，大幅降低现场安装的配管工作量。

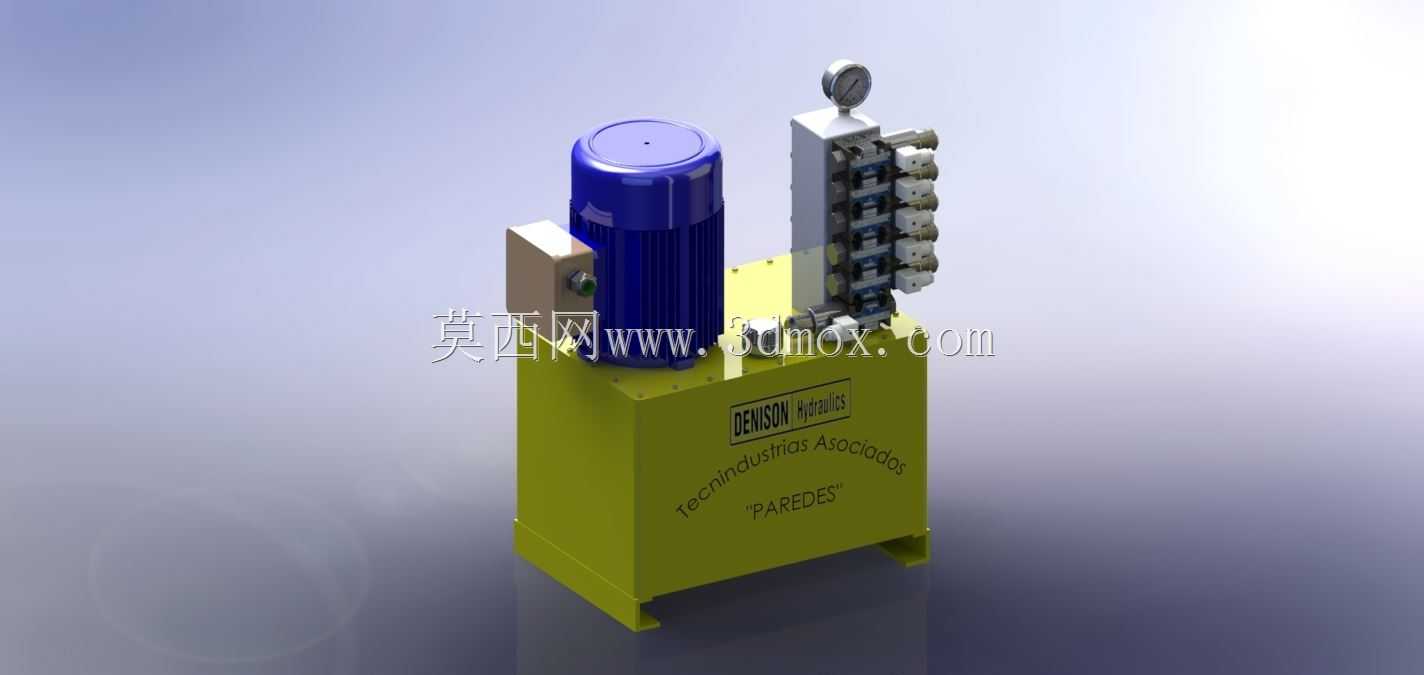

　　从结构布局来看，设计时优先考虑了安装维护的便捷性，储油箱体采用方形焊接钢结构作为承载基座，底部预留了四个带安装孔的支撑脚，既可以通过螺栓直接固定在设备机架平面，也能适配带减震垫的落地安装场景，箱体顶面作为所有元件的安装基准面，加工精度直接决定了各部件的装配同轴度与密封可靠性，建模时特意保留了安装面的平面度公差参考，方便后续出工程图标注形位公差。驱动电机采用立式法兰安装方式直接固定在油箱顶面，电机轴伸入油箱内部连接齿轮泵，这种内置泵的布局能让泵体始终浸泡在液压油内，既可以借助油液完成泵体的自吸润滑，也能减少泵运转产生的噪音向外传递，同时省去了泵和电机之间的联轴器外露防护结构，进一步压缩整体占用空间。

　　阀组部分采用块式集成设计，所有方向控制阀、压力控制阀都叠加安装在统一的油路块上，油路块内部直接加工出通油孔道，替代了传统的外接管路，能大幅减少管路接头带来的泄漏点，同时缩短油路响应路径，降低压力损失。油路块顶端预留了压力表安装接口，可直接安装耐震压力表实时监测系统输出压力，阀组侧面预留了多个执行机构油口，能同时为4路以内的液压执行元件提供独立的压力油供给，适配多动作的小型液压回路需求。油箱侧面预留了液位计、空气滤清器、放油螺塞的安装位置，日常维护时不需要拆解上部元件就能完成油位检查、油液更换、空气滤芯清理的操作，油箱侧壁还蚀刻了标识区域，可标注油液型号、系统压力参数等运维信息。

　　设计过程中特意做了元件干涉校验，电机接线盒的朝向预留了足够的接线操作空间，阀组的调节手柄位置避开了电机外壳，即使在不拆解周边部件的情况下也能完成压力调节、阀件更换的操作。整体外形的长宽高尺寸控制在紧凑型区间，安装边界预留了两侧各50mm的操作空间、顶部100mm的起吊与元件拆装空间，适配大部分中小型设备的机架内部安装位，不需要额外扩大设备的安装腔体。从油路设计逻辑来看，内置的吸油过滤器能避免油箱内的杂质进入泵体和阀组，回油口设置在油箱液面以下，能减少回油冲击产生的气泡，保证泵吸油的稳定性，油箱内部还预留了隔板安装位，可根据需求加装隔板分隔吸油区和回油区，延长油液的沉淀冷却路径，适合连续长时间运转的工况。

　　建模时对每个元件的装配关系都做了还原，包括电机和油箱之间的密封件、阀组和油路块之间的O型圈、各管接头的密封结构都有体现，方便结构设计人员直接参考这套布局做适配性修改，也能作为液压系统教学、阀组布局设计的参考案例，针对不同的流量压力需求，还可以在这套基础结构上更换不同功率的电机、不同排量的齿轮泵、不同机能的换向阀，快速衍生出适配不同工况的动力单元型号，不需要重新做整体布局的调整，能大幅缩短同系列产品的开发周期。
