集成式液压动力站成套结构设计方案

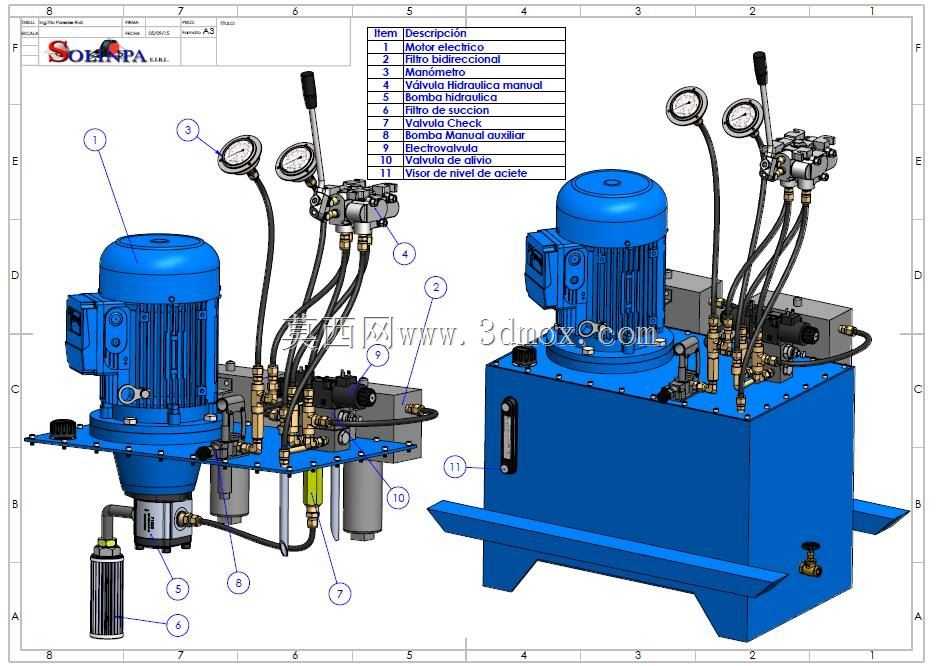

　　这套液压动力单元的结构设计，核心围绕紧凑型工业场景的动力供给需求展开，区别于传统分体式液压站的布局逻辑，模型呈现了两种主流安装形态的结构方案，分别适配立式安装与落地卧式安装的不同工位边界。从实际应用场景来看，这类动力单元广泛适配机床工装夹紧、小型自动化设备油压驱动、专用机具的动作执行供给，在工位空间受限的加工单元、移动式液压作业设备、生产线辅助油压机构中，这类集成化结构的优势尤为突出，不需要额外搭建分散的管路连接框架，出厂前即可完成阀组与动力端的预装调试，现场仅需连接执行端油管与供电线路即可投入使用。

　　从功能特性上看，两套结构均搭载了同规格的驱动电机与齿轮泵核心组件，泵端浸入式的结构设计直接将泵体置于油箱液面以下，既省去了额外的泵支架安装空间，也能大幅降低泵端吸油阻力，避免高转速工况下的吸空问题。阀组部分采用了集成式油路块设计，将手动换向阀、溢流调压阀、单向保压阀、压力表检测接口全部整合在统一的油路块上，没有冗余的外接管路连接点，从根源上减少了管路渗漏的故障点。油路配置上同时设置了吸油过滤器、回油过滤器、压力油路检测点，吸油端配备了带旁通阀的粗过滤装置，避免大颗粒杂质进入泵体造成磨损，回油端的精过滤装置可以拦截阀组磨损产生的金属碎屑，维持油液清洁度，延长整套系统的密封件与元件使用寿命。油箱侧面设置了直观的液位液温一体计，不需要打开油箱盖即可快速观察油位高度与油液大致温度，油箱底部设置了排污放油螺塞，日常换油维护时可以完全排空油箱底部沉积的杂质与旧油，不需要额外抬升油箱即可完成排污操作。

　　设计思路上，两套方案做了明确的场景适配区分：立式安装的结构将油箱与电机、阀组全部整合为同轴立式布局，整体安装 footprint 仅为电机法兰的安装尺寸，适合直接安装在设备本体的预留法兰接口上，比如机床主轴箱侧面、专用压装设备的机架上部，不需要额外预留落地安装空间，整体重心沿安装法兰轴线分布，运行时的振动可以直接通过设备机架传导消散，不需要额外做地脚固定。卧式落地结构则采用了独立的焊接油箱作为承载基座，电机、泵组、阀组全部安装在油箱顶面，底部带有支撑脚，可以直接放置在车间地面或者设备旁的预留平台上，适合为多台执行机构提供集中动力供给，油箱容积相比立式结构更大，散热性能更优，适合长时间连续运行的工况。

　　安装边界方面，立式结构的最大外轮廓尺寸围绕电机外径做外延设计，阀组与压力表的外延距离控制在合理范围内，安装时仅需要预留对应直径的法兰安装孔，周围预留出手动阀操作空间与压力表观察空间即可，不需要额外的侧面操作通道。卧式结构的支撑脚预留了地脚安装孔位，可以根据现场工况选择螺栓固定或者直接放置，油箱侧面的液位计位置预留了100mm以上的观察空间，阀组操作端预留了足够的手动扳动手柄的操作行程，避免操作时与周边设备产生干涉。两套结构的管路走向都做了规整化设计，高压油管采用统一的弯曲半径布置，没有交叉扭曲的管路，既美观也能避免管路长期受力产生的疲劳破损，压力表的安装位置都朝向操作侧，操作人员站在操作位即可直接读取系统压力数值，不需要侧身或者绕到设备另一侧观察。手动换向阀的操作手柄高度符合人体工程学设计，站立操作时手臂自然抬起即可扳动手柄，不需要过度抬臂或者弯腰操作。细节设计上，电机接线盒的位置都预留了线缆弯曲空间，避免线缆过度弯折造成绝缘层破损，所有阀件的安装螺栓都采用统一规格，日常维护时不需要准备多种规格的工具即可完成拆装检修。
