三轮底盘搭载式道路清扫作业装置

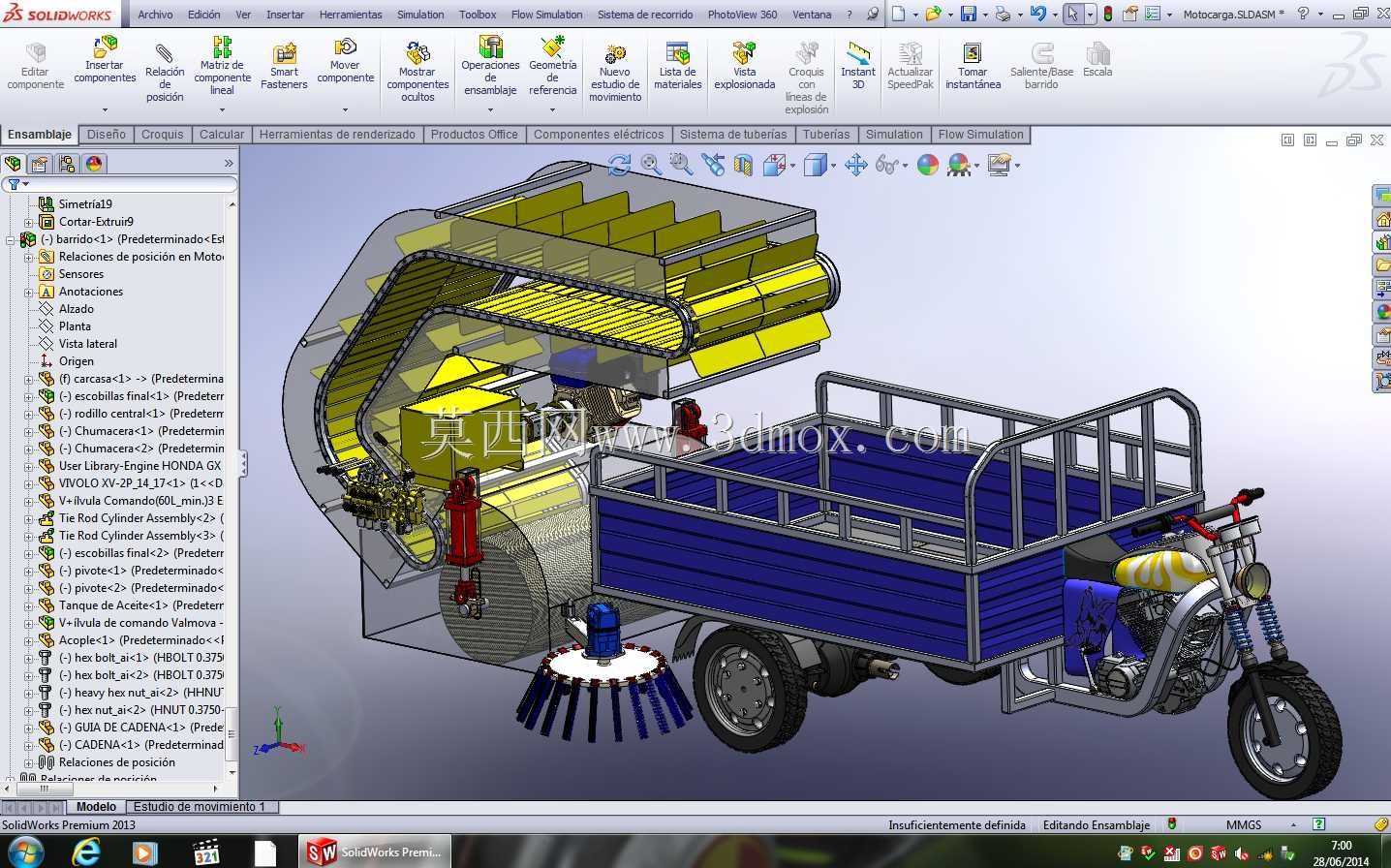

　　这套搭载于正三轮载货底盘的道路清扫作业装置，主要适配城镇背街小巷、居民小区内部道路、人行道、非机动车道等大型扫路车无法驶入的狭窄作业场景，填补了大型环卫设备作业覆盖盲区的作业需求。整套装置采用模块化挂载设计，无需对原有三轮底盘的车架、行走系统、转向制动结构做破坏性改动，所有作业组件均通过螺栓连接的副车架固定在底盘货厢区域，安装时仅需校核副车架与底盘主梁的连接孔位匹配度，确认挂载后整车轴荷分布符合三轮车辆的行驶稳定性要求即可，日常维护时可快速拆分作业模块与行走底盘，降低设备维保的拆装难度。

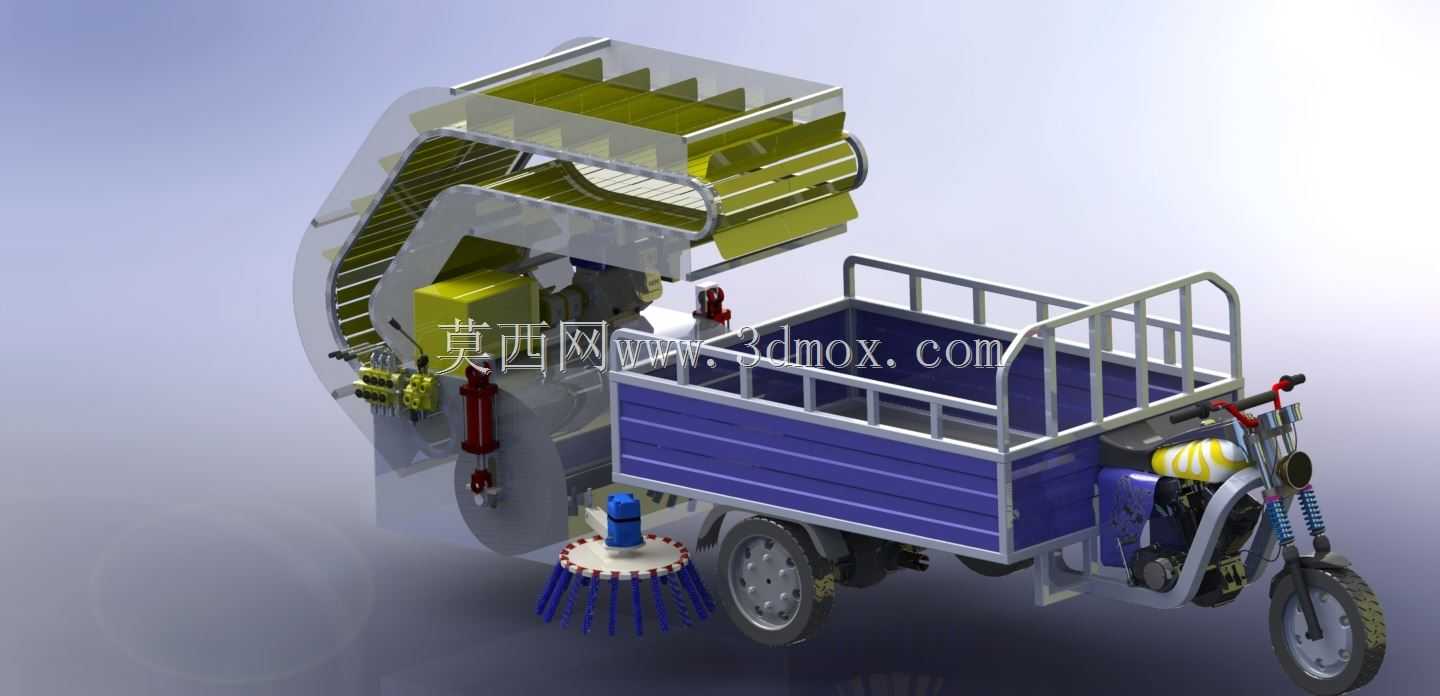

　　从功能布局来看，装置前部靠近前轮位置设置单盘式边刷机构，边刷通过可调节角度的摆臂与副车架连接，作业时可根据路沿石的高度、路面垃圾的分布范围调整边刷的外伸距离与倾斜角度，将路缘缝隙、路边死角的落叶、泥沙、零星废弃物扫拢至车辆中部的主作业区域；边刷的刷丝采用耐磨尼龙材质混植钢丝结构，既保证对路面浮尘、轻质垃圾的清扫收拢效果，又能应对路面小颗粒砂石、零星硬质杂物的刮扫需求，刷盘的高度调节采用弹簧浮动结构，作业过程中可随路面的微小起伏自动调整离地间隙，避免刷丝过度磨损或者出现清扫漏空的情况。

　　底盘中部设置的清扫收集与输送结构，采用斜向提升的输送通道设计，边刷收拢至中部的垃圾通过滚扫机构送入提升通道，沿倾斜布置的导料板送入后部的封闭式储料仓，储料仓采用上翻式卸料结构，仓体内部设置导流挡边，避免车辆行驶转弯过程中仓内垃圾撒漏，储料仓的有效容积适配三轮底盘的承载能力，单次作业可覆盖3-5公里狭窄道路的保洁需求，无需频繁往返卸料点。整套作业系统的动力从底盘发动机取力，通过皮带传动与齿轮减速机构分别驱动边刷、主滚扫、输送机构运转，传动路径的布置避开了底盘原有排气、散热部件，所有传动旋转部位均设置安全防护外罩，避免作业过程中卷入杂物、缠绕线缆引发故障。

　　在外形尺寸与安装边界的设计上，整套作业装置挂载后整车宽度控制在1.2米以内，整车长度不超过3.5米，转弯半径与原有三轮载货底盘保持一致，可顺利通过宽度1.5米的狭窄巷道，作业状态下的整车高度不超过2米，可顺利穿过小区限高杆、人行天桥下方等限高区域。装置的离地间隙与底盘原有最小离地间隙保持一致，通过减速带、路面坑洼时不会出现副车架剐蹭路面的情况，非作业状态下，边刷机构可向上翻折锁定，整车外廓尺寸与普通三轮货车一致，可正常在城市非机动车道行驶转场，无需额外的运输车辆转运设备。

　　结构细节上，所有与垃圾接触的仓体内壁、导料板表面均采用光滑耐磨的金属板材制作，减少垃圾粘附的概率，日常清理时仅需用高压水枪冲洗即可完成保洁；储料仓上部设置的格栅式防护结构，既可以阻挡作业过程中轻质垃圾被气流带出仓外，又能保证仓内空气流通，避免清扫过程中仓内负压过大导致扬尘溢出。作业装置的操控机构集成在车辆手把附近的操控面板上，操作人员在驾驶位即可完成边刷升降、作业动力启停、卸料仓解锁的操作，无需额外配备跟机作业人员，单台设备仅需一名驾驶员即可完成全部保洁作业流程，大幅降低狭窄区域道路保洁的人力投入成本。整套结构的受力部件均做了加厚处理，副车架与底盘主梁的连接位置设置加强筋板，可应对日常作业过程中的颠簸振动，延长设备的无故障使用周期。
