SUV牵引式线缆盘运输拖车结构设计

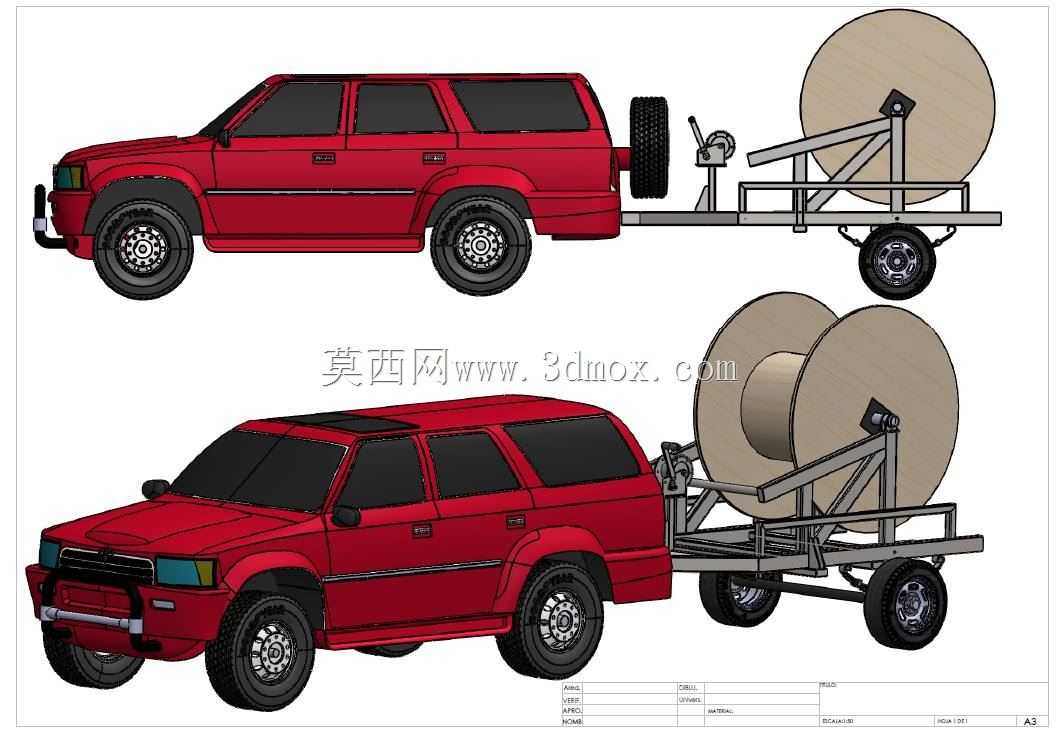

　　这套拖挂设备的核心定位是适配中型SUV的非道路与城郊短途线缆转运场景，主要面向电力运维、通信线路铺设、户外临时布线作业的末端运输需求——区别于重型货运车辆无法深入狭窄村道、林间作业带、小区内部通道的局限，该拖车依托乘用SUV的牵引资质与通行灵活性，可将成盘线缆直接输送至作业点位，省去二次转运的人力与设备投入。从结构布局来看，拖车采用单轴双轮承载形式，轮距匹配常规SUV后轮轮距参数，行驶过程中可保持与牵引车一致的通过轨迹，降低窄路会车、转弯时的剐蹭风险；车架主体采用矩形钢管焊接成型，主梁沿牵引方向贯通布置，两侧设置辅助横梁承载线缆盘支架，整体重心高度控制在车轮半径的1.2倍范围内，即使在非铺装路面行驶也能避免侧倾风险。

　　线缆盘承载机构采用可调节式支撑轴设计，支撑座预留不同直径的轴孔位，可适配不同幅宽、不同轴径的标准线缆卷盘，支撑轴端设置快拆锁止结构，无需额外工具即可完成线缆盘的装卸；支架侧面集成手动摇柄式减速机构，作业时可直接通过摇柄控制线缆的放出长度，无需额外配备放线架，在临时抢修、短距离布线场景下可直接在拖车上完成放线作业，减少设备展开的准备时间。牵引连接部位采用标准球形拖挂接口，匹配民用SUV通用的后拖钩安装尺寸，接口处设置缓冲阻尼结构，可吸收起步、制动时的纵向冲击力，避免行驶过程中出现拖拽闯动；拖车的制动系统采用惯性触发结构，当牵引车制动减速时，拖车的惯性力会触发制动蹄片动作，实现与牵引车同步减速，下长坡、紧急制动场景下可避免推头风险。

　　车架尾部设置可翻转式支撑腿，当拖车与牵引车分离时，支撑腿落下可保持车架水平，防止线缆盘偏重导致拖车倾覆；车轮上方未设置全包式轮拱罩，留出足够的跳动间隙，适配泥泞、颠簸路面的悬架行程需求，同时减少积泥、缠草的维护问题。从安装边界来看，拖车总宽度控制在1.8米以内，总长度（含牵引杆）不超过3.2米，空载状态下总重量低于300kg，符合民用小型乘用车拖挂轻型挂车的法规要求，无需办理额外的挂车运营资质；线缆盘承载位的最大承载重量设计为1吨，可覆盖常规10kV电力线缆、通信光缆的标准盘重范围，支撑轴的高度可根据线缆盘直径进行三档调节，避免大直径线缆盘与车架、车轮发生运动干涉。设计过程中优先考虑了户外作业的耐用性需求，

　　所有钢结构件均做镀锌防锈处理，转动部位采用密封式轴承，避免户外扬尘、雨水进入导致的卡滞问题；手动放线机构的传动比设置为1:8，单人即可轻松摇动满载的线缆盘，降低作业人员的劳动强度。不同于常规货运平板拖车，该设备的结构完全围绕线缆盘的运输与放线需求设计，没有多余的栏板、厢体结构，既减轻了自重，也避免了装卸线缆盘时的结构遮挡，作业人员可从车架两侧直接完成线缆盘的吊装、固定操作，在空间受限的作业区域也能顺利完成装卸流程。行驶状态下，线缆盘的固定绑带点位设置在车架四个角位，可通过棘轮绑带将线缆盘与支架牢牢绑定，避免运输过程中出现滚动、移位；牵引杆的长度经过匹配设计，保证SUV满载倒车时，拖车的转弯半径与牵引车保持合理比例，驾驶员可通过后视镜直接观察拖车尾部位置，降低倒车操作难度。
