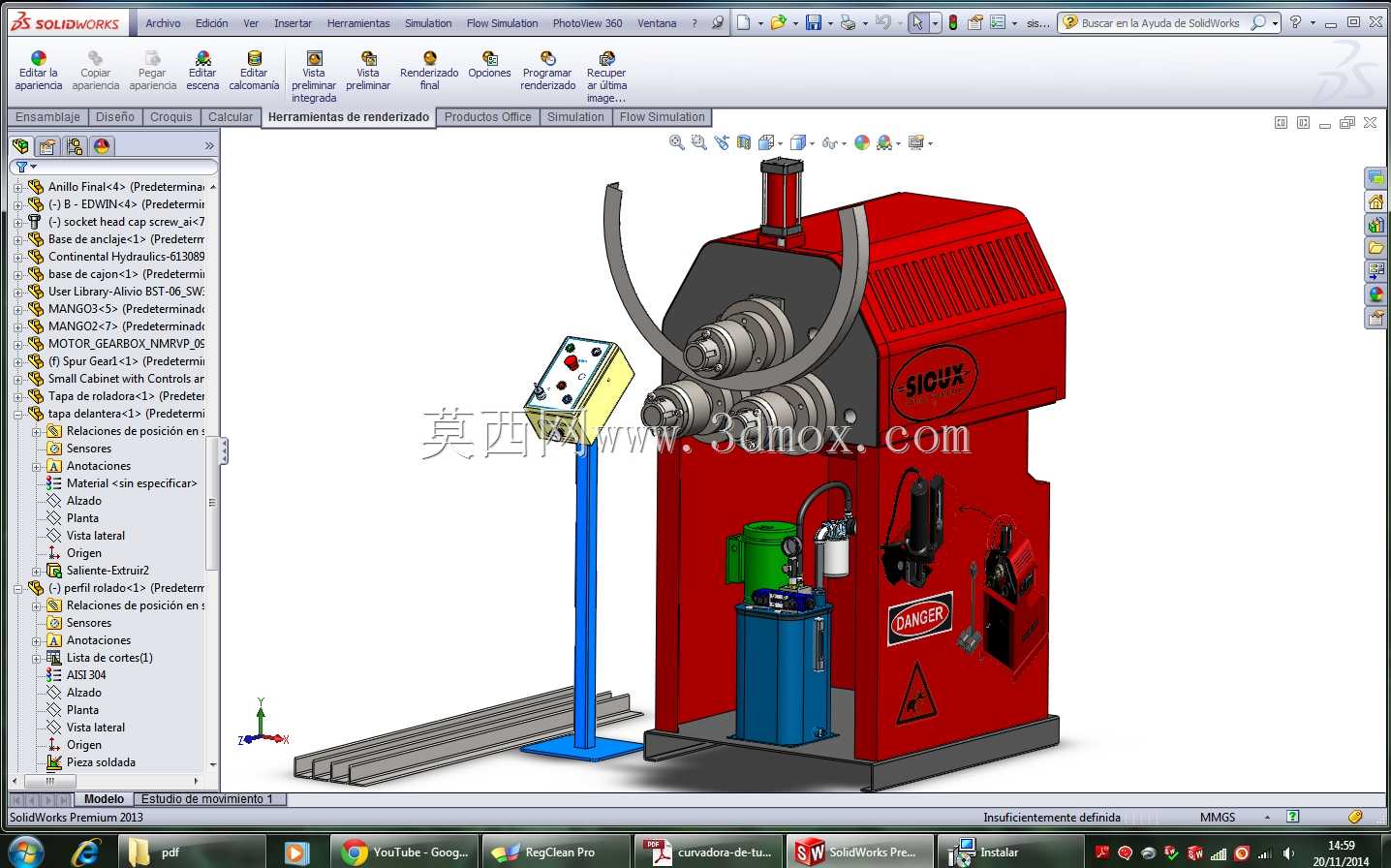

型材卷弯成型加工设备三维结构

　　在金属型材加工的施工现场与车间生产环节里，这类三辊式卷弯设备是完成型材弧度成型的核心作业单元，常被用于钢结构厂房的弧形龙骨弯制、管道工程的环形法兰圈预弯、五金家具的弯管成型、交通护栏的弧形段加工等场景，适配圆管、方管、角钢、扁钢、槽钢等多种截面的金属型材冷弯作业，无需对型材做预加热处理，依靠辊轮的挤压力与进给运动让型材产生连续塑性变形，最终得到预设曲率的弧形工件。从结构设计逻辑来看，设备采用立式三辊对称布局，上辊作为压下执行端，搭配液压驱动的压下机构，可根据型材的材质、截面尺寸、目标弯曲半径调整压下量，两个下辊作为主动旋转辊，通过减速机构传递扭矩，带动型材沿辊面持续进给，实现连续卷弯作业，相比两辊式弯管设备，

　　三辊结构的曲率调整范围更广，可适配不同弯曲半径的加工需求，同时能有效减少型材截面的畸变率，尤其适合大半径弧形工件的批量加工。设备的主体机架采用厚钢板焊接成型后做去应力处理，保证长期承受挤压力时机架不会产生形变偏移，机架侧面集成了液压站单元，包含液压泵、储油油箱、控制阀组与压力检测元件，所有液压管路沿机架内侧排布，避免加工过程中散落的金属屑、切削液对管路造成损伤，同时预留了检修盖板，方便后期更换密封件、清理滤芯。操作控制单元采用独立立式支架安装，与主机身保持安全操作距离，控制箱上设置了压下量调节旋钮、辊轮正反转控制按钮、紧急停止按钮与压力显示表，操作人员可站在设备侧方清晰观察型材进给状态，同时避开型材弯制过程中可能出现的弹脱风险区域，

　　符合金属加工设备的安全操作距离要求。从安装边界来看，设备主机身的占地面积适配常规中小型机加工车间的工位布局，不需要做特殊的地基预埋，仅需将设备固定在水平硬化地面即可满足作业稳定性要求，进料侧预留的型材摆放空间可适配6米长度的常规型材进料，出料侧预留足够的工件承托空间，避免成型后的弧形型材因自重产生额外形变。设计过程中针对不同型材的加工特性，对辊轮的型面做了模块化设计，可根据加工型材的截面形状更换对应型面的辊轮，无需更换整个辊轴，大幅降低了多规格型材加工的换型成本，辊轮采用合金工具钢淬火处理，表面硬度满足长期挤压摩擦的使用需求，减少辊面磨损导致的型材表面划伤问题。设备的上辊压下行程设置了机械限位与液压过载保护双重机制，

　　当压下力超过预设阈值时，液压系统会自动溢流泄压，避免压下量过大导致型材断裂或者设备结构过载损坏，同时在辊轮的传动端设置了防尘密封结构，阻挡金属加工过程中产生的碎屑进入轴承部位，延长传动部件的维护周期。在实际生产适配中，这类设备既可以用于小批量的定制化型材弯制作业，也可以搭配自动进料架实现批量工件的连续生产，相比火焰加热弯制的工艺，冷弯成型的工件表面没有氧化层，尺寸精度更高，后续不需要做额外的表面打磨处理，能有效缩短整个加工流程的工序时长。
