小型桌面式三轴数控雕刻加工设备结构

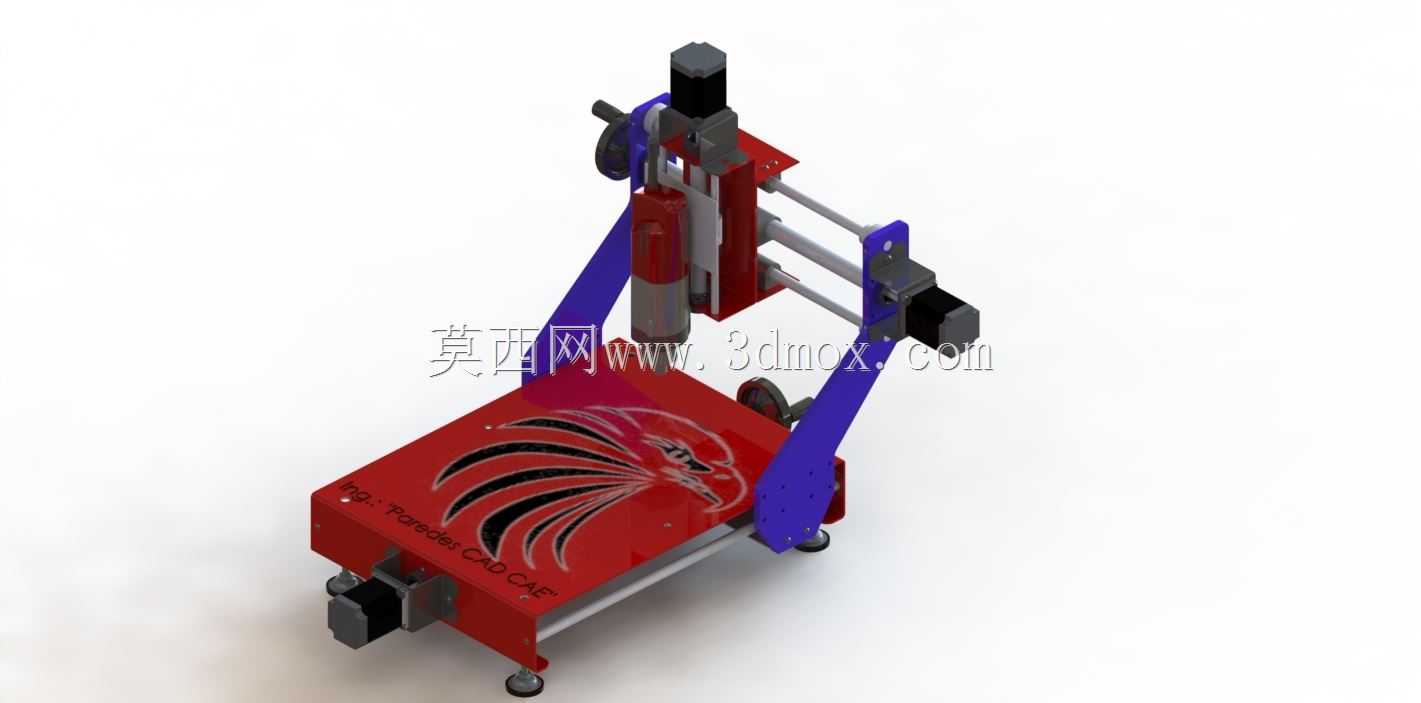

　　这款小型三轴数控加工设备的结构设计，核心瞄准小尺寸工件的精密加工场景，适配个人工作室、教学实训场景以及小型加工坊的轻量加工需求，可覆盖软金属、亚克力、木材、PCB板等多种材质的雕刻、铣削、钻孔作业，相比大型工业机床，它的占地空间极小，能够直接放置在常规工作台面上使用，不需要单独预留大型设备安装区域，对于空间有限的加工场景适配性极强。从结构布局来看，设备采用了动龙门式的结构设计，工作台固定在底座上作为工件承载基准，X轴传动组件布置在工作台两侧的支撑臂上，带动龙门架实现横向进给，Y轴传动组件集成在龙门横梁上，带动Z轴安装板实现纵向进给，Z轴则搭载加工主轴实现垂直方向的进给运动，这种布局的优势在于工作台固定不动，

　　运动部件的重量不会随工件装载量变化产生负载波动，进给运动的动态稳定性更好，小行程下的重复定位精度更容易控制。传动部分的设计上，三个进给轴均采用了直线导轨搭配丝杠的传动组合，导轨滑块承担运动部件的径向载荷与倾覆力矩，丝杠则将伺服电机的旋转运动转化为直线进给运动，每根轴的驱动端都配置了独立的步进电机，电机输出轴通过联轴器与丝杠直连，减少传动链的间隙累积，同时在各轴的行程两端都设置了硬限位与原点触发开关，避免运动超程造成结构碰撞损坏。主轴部分采用了高速电主轴设计，直接安装在Z轴的滑座上，可根据加工材质的不同更换对应规格的刀具夹头，适配不同直径的铣刀、雕刻刀，主轴的转速可根据加工工艺需求调整，满足不同材质切削的线速度要求。

　　底座与支撑结构采用了板材拼接的框架式结构，在保证整体结构刚性的前提下尽可能压缩设备自重，两侧的紫色支撑臂采用了倾斜式的加强结构，连接底座与X轴导轨安装面，抵消龙门运动过程中产生的侧向力矩，减少加工过程中的结构震颤，工作台面采用了带T型槽的平板设计，方便用户通过压块、夹具快速固定待加工工件，台面上预留的定位基准边可作为工件装夹的找正基准，减少装夹调校的辅助时间。安装边界方面，设备整体的长宽尺寸控制在常规桌面可容纳的范围内，高度不超过普通成年人坐姿操作的视线高度，设备底部预留了固定安装孔位，既可以直接放置在工作台面上使用，也可以通过螺栓固定在专用支架上提升操作高度，各轴的运动行程经过紧凑化设计，

　　在满足小尺寸工件加工需求的前提下尽可能压缩整体外廓尺寸，Z轴的行程设计兼顾了不同厚度工件的加工需求，既可以加工薄片状的PCB板材，也可以装夹一定厚度的金属块料进行浮雕、铣槽作业。从设计思路上，这款设备优先平衡了结构刚性、加工精度与设备体积三者的关系，没有盲目追求大行程加工能力，而是聚焦小尺寸工件的精密轻加工场景，所有结构件的选型都围绕轻量化、高刚性的目标展开，运动部件的重量经过严格核算，降低电机驱动负载的同时提升进给响应速度，走线槽全部集成在结构件的内侧，避免加工过程中切屑、切削液飞溅损坏线缆，各运动副的位置都预留了润滑注油点，方便日常维护保养，整体结构没有冗余的装饰性设计，所有外露部件都承担对应的结构功能，后期维护时拆装也十分便捷，用户可根据自身的加工需求对主轴功率、丝杠导程进行替换调整，拓展设备的加工适配范围。
