移动式混凝土浇筑布料作业设备结构

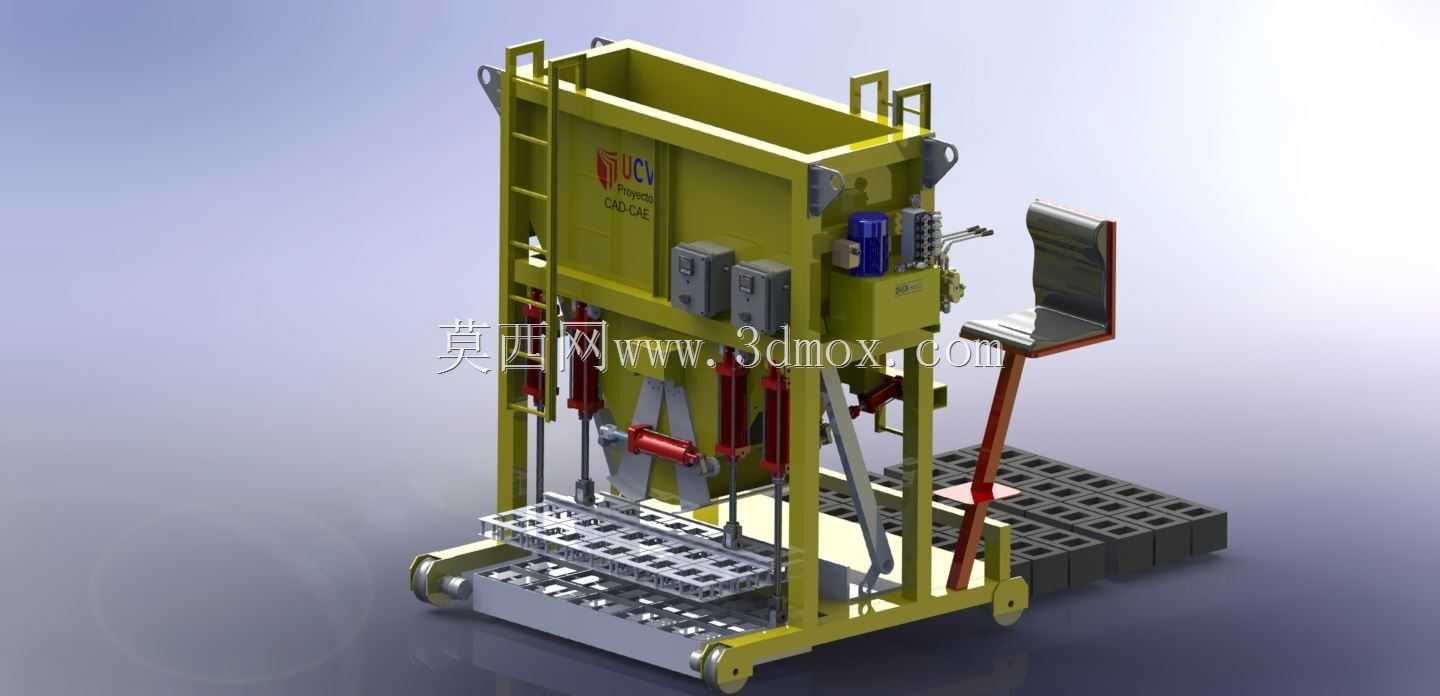

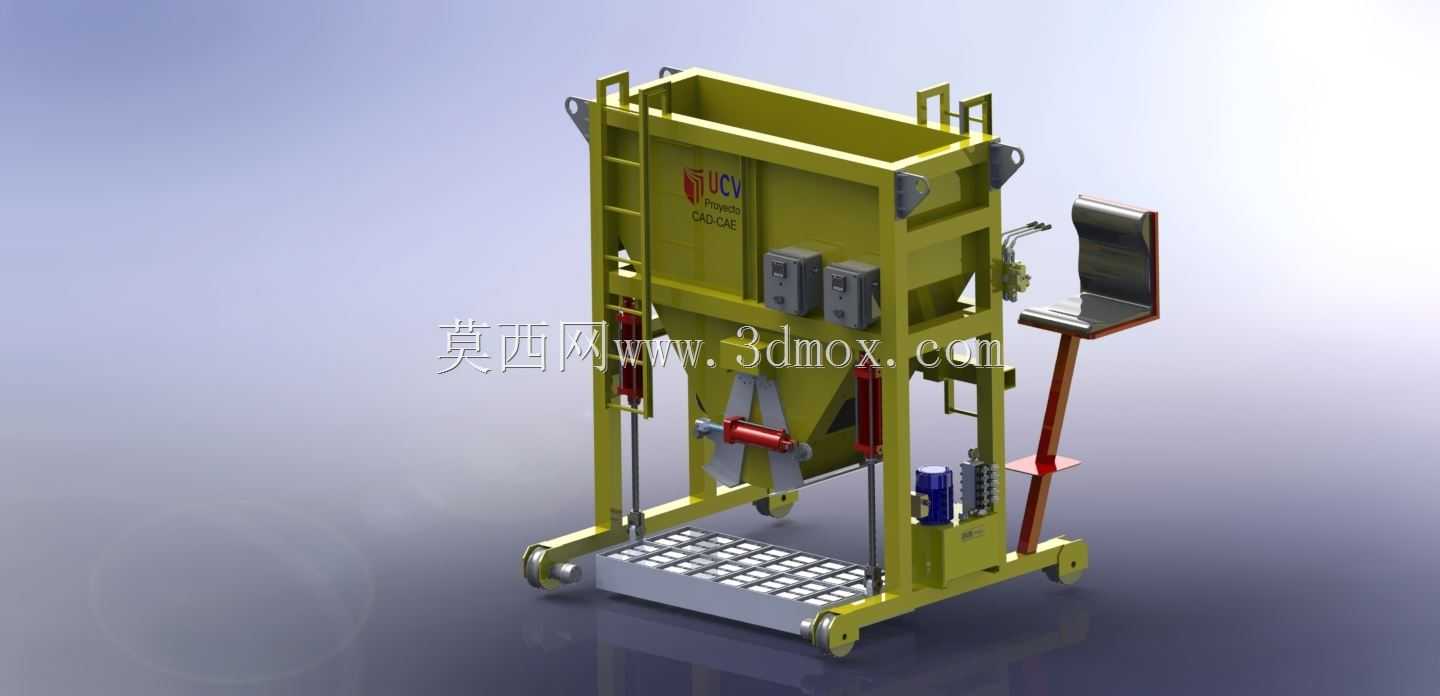

　　这款轮式移动浇筑设备主要面向房建主体施工、预制构件生产、市政小型构筑物浇筑等作业场景，解决传统固定料斗转场不便、小范围布料精度差的痛点，尤其适配楼层内二次结构浇筑、狭小场地垫层浇筑这类无法使用大型泵车的作业环境。从结构设计逻辑来看，设备整体采用框架式方管焊接主体，料斗主体采用上宽下窄的梯型截面设计，斗壁倾斜角度设置为58度，刚好大于普通商用混凝土的自然休止角，能保证混凝土在无额外振动辅助的情况下依靠自重顺畅下滑，不会在斗壁形成粘黏积料，料斗下部设置的弧形出料口搭配手动插板阀结构，操作人员可通过侧方的手轮直接控制出料开度，适配不同坍落度混凝土的出料速度调节，从干硬性细石混凝土到大流态泵送混凝土都能适配。

　　设备底部的行走轮采用定向+万向的组合配置，前端两个万向轮带刹车锁定结构，后端两个定向轮承担主要承重，轮距设置为850mm，刚好适配多数工地临时通道、施工电梯轿厢的内部宽度，转场时可由两名作业人员直接推行，无需额外吊装辅助，设备底部设置的格栅式踏台，一方面可作为作业人员操作时的站立平台，格栅间隙控制在30mm，可刮除作业人员鞋底粘附的混凝土残渣，避免在设备上堆积，另一方面格栅下方预留的120mm间隙可容纳少量散落混凝土，不会直接卡滞行走轮的转动路径。设备侧方集成的操作座椅采用悬空支架固定，座椅高度距离踏台450mm，符合人体工程学操作姿态，操作人员坐立时可直接触碰到出料阀手轮、设备推行扶手，无需频繁起身调整位置，

　　座椅旁的支架上预留了振动器、照明灯具的安装位，可根据现场作业需求加装附着式振动器，应对低坍落度混凝土的出料辅助，也可加装低压作业灯，满足地下室、夜间施工的照明需求。料斗上部的吊耳采用对称四点布置，单耳承重设计为1.5t，整体料斗额定装载容量为0.6立方，满载时总重量约1.6t，既可以通过轮式行走完成平面转场，也可以通过塔吊吊装完成垂直楼层的转运，吊耳的焊接位置经过重心校核，吊装时料斗可保持自然水平，不会出现倾斜撒料的情况。料斗侧壁设置的两个电气控制箱采用防水防尘设计，防护等级达到IP65，可适配工地多尘、潮湿的作业环境，箱体内部预留了遥控接收模块的安装空间，后期可改装为遥控出料，进一步降低作业人员的劳动强度。

　　设备整体的外形长度控制在1800mm，宽度900mm，高度1600mm，可直接进入多数施工电梯的标准轿厢，无需拆分结构即可完成垂直运输，框架主体的方管采用80404mm的矩形管，整体焊接后经过去应力处理，长期满载作业不会出现框架变形，料斗内壁可根据作业需求加装耐磨衬板，应对含骨料粒径较大的混凝土浇筑作业，减少斗壁的磨损速度。在实际作业过程中，该设备可承接来自搅拌运输车、塔吊料斗的来料，通过自身行走完成作业半径内的精准布料，相比传统的人工手推车浇筑，作业效率可提升3倍以上，同时减少混凝土的散落浪费，出料口的高度设置为距离地面300mm，可直接对准模板的浇筑口，避免混凝土高空下落产生的离析问题，有效提升浇筑成型质量。设备侧方设置的爬梯采用圆钢焊接，步距300mm，方便作业人员攀爬至料斗上部查看余料情况、清理斗内残留混凝土，爬梯旁设置的扶手高度为1.2m，符合高空作业的防护要求，避免作业人员攀爬时跌落。
