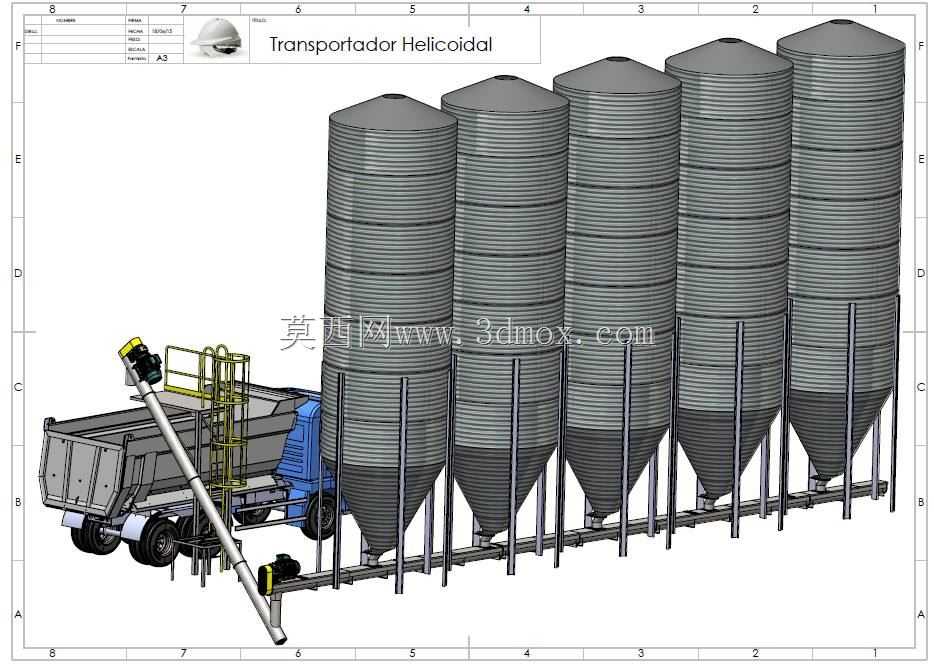

车载倾斜式螺旋输送给料设备结构

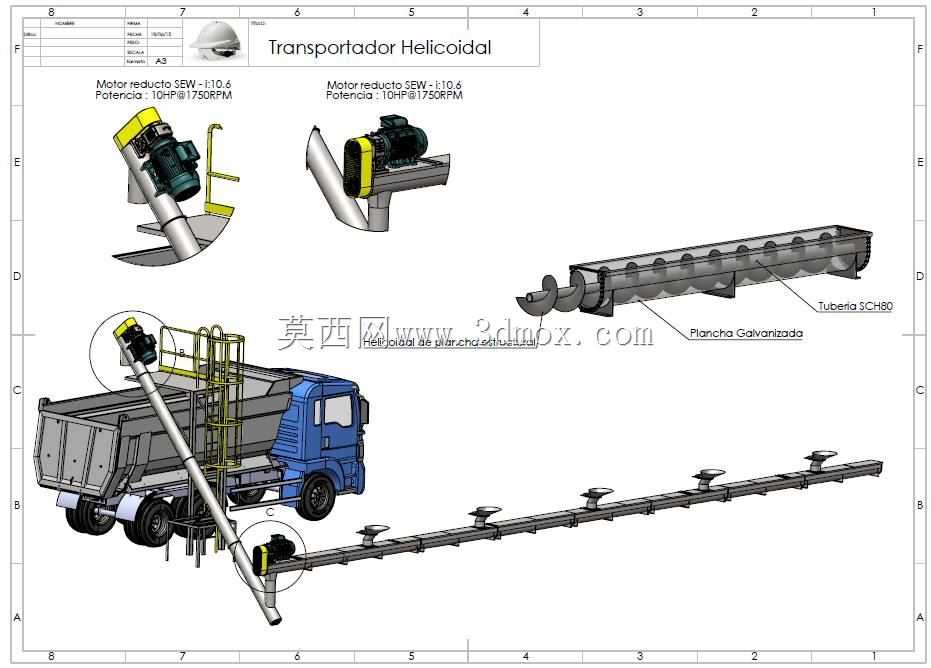

　　这套螺旋输送结构的设计初衷，是解决散状物料在无固定装卸工位场景下的快速转运输送需求，常见于粮食收储、基建散料转运、粉体物料厂区周转等作业场景，可直接搭配货运车辆使用，无需额外搭建固定输送机架，大幅降低零散作业场景的设备部署成本。从结构组成来看，整套设备包含倾斜输送段、水平接料段、驱动单元、机架固定组件几个核心部分，倾斜段采用管式螺旋壳体，内部为连续螺旋叶片结构，叶片与壳体内壁预留合理间隙，既避免运转过程中叶片与壳体剐蹭产生卡滞，也能减少细颗粒物料在壳壁的残留堆积。驱动端采用直联减速结构，动力输出端与螺旋主轴通过刚性联轴器连接，相比皮带传动结构，传动效率更高，也能避免重载启动时的传动打滑问题，适配散料输送过程中频繁启停、

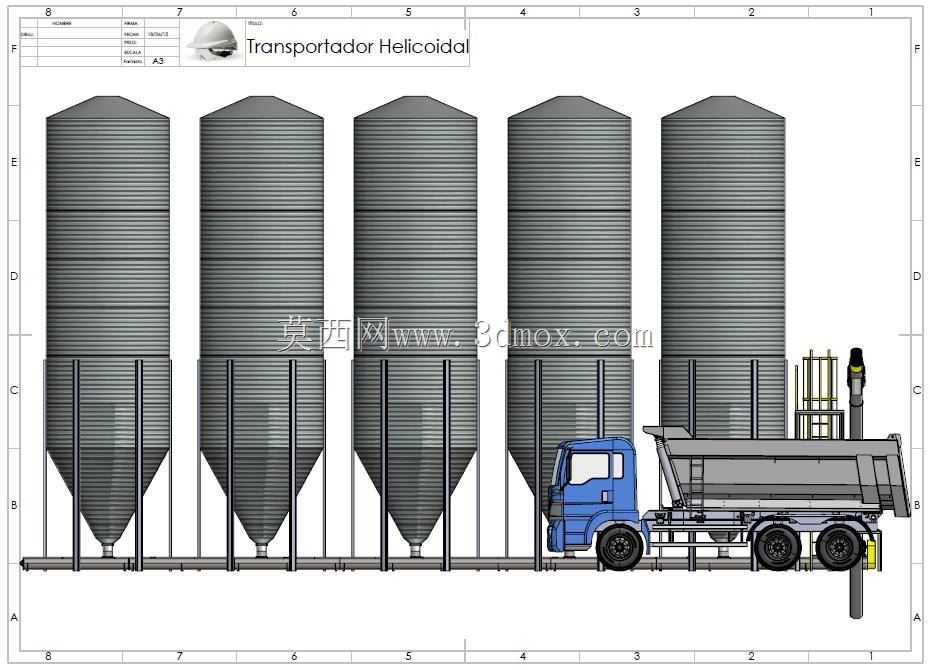

　　负载波动较大的工况特性。水平接料段设置有敞口接料槽，槽体上方布置有均布的支撑托辊，可对接散料出料口，让物料均匀落入螺旋腔体内，避免单点进料造成的螺旋轴局部负载过大，同时接料槽边缘做了折边加强处理，防止物料洒落过程中磕碰造成槽体变形。倾斜段的上端出料口直接对准货运车辆的货箱内部，出料口设置有可调节的导料挡板，可根据货箱的装料位置调整出料方向，减少物料落料过程中的扬尘与撒漏。在安装边界设计上，整套设备的固定支架采用可拆式抱箍结构，可直接固定在车辆货箱的侧边栏板上，支架上设置有多个调节孔位，可根据不同车型的栏板高度调整倾斜段的安装角度，适配不同的卸料高度差需求；倾斜段的倾角控制在合理范围内，

　　既保证物料在螺旋推送过程中不会因为倾角过大产生回滑，也能控制设备的整体外伸尺寸，避免车辆行驶过程中设备超出道路限界。螺旋叶片采用分段焊接后整体校形的工艺结构，每段叶片的螺距误差控制在极小范围内，保证运转过程中物料推送的连续性，主轴两端采用带密封的轴承座，密封结构采用多层毡圈加骨架油封的组合形式，可有效阻挡粉体物料进入轴承内部，延长轴承的维护周期。设备的操控单元可就近布置在车辆侧边，操作人员可在装料过程中随时控制设备的启停与运转速度，针对不同流动性的物料，可通过调整主轴转速来匹配输送量，比如流动性较好的颗粒类粮食可采用较高转速提升输送效率，流动性较差的粉体物料则适当降低转速避免物料架桥。整套结构没有冗余的复杂组件，

　　所有受力构件都做了对应的强度校核，比如倾斜段的壳体壁厚选择、支架的型材规格，都按照满载输送时的动载荷做了冗余设计，可适应户外作业时的颠簸、震动工况，日常维护仅需定期检查轴承润滑状态、叶片磨损情况即可，维护门槛较低，适合非固定工位的散料转运作业使用。在实际作业过程中，这套设备可替代传统的人工上料、装载机登高卸料的作业模式，既降低作业过程中的安全风险，也能大幅提升散料装车的作业效率，尤其是在场地受限、无法部署大型固定输送线的作业点，这类可随车部署的螺旋输送结构的适配性优势十分明显。
