离心泵内部流场流动模拟三维结构展示

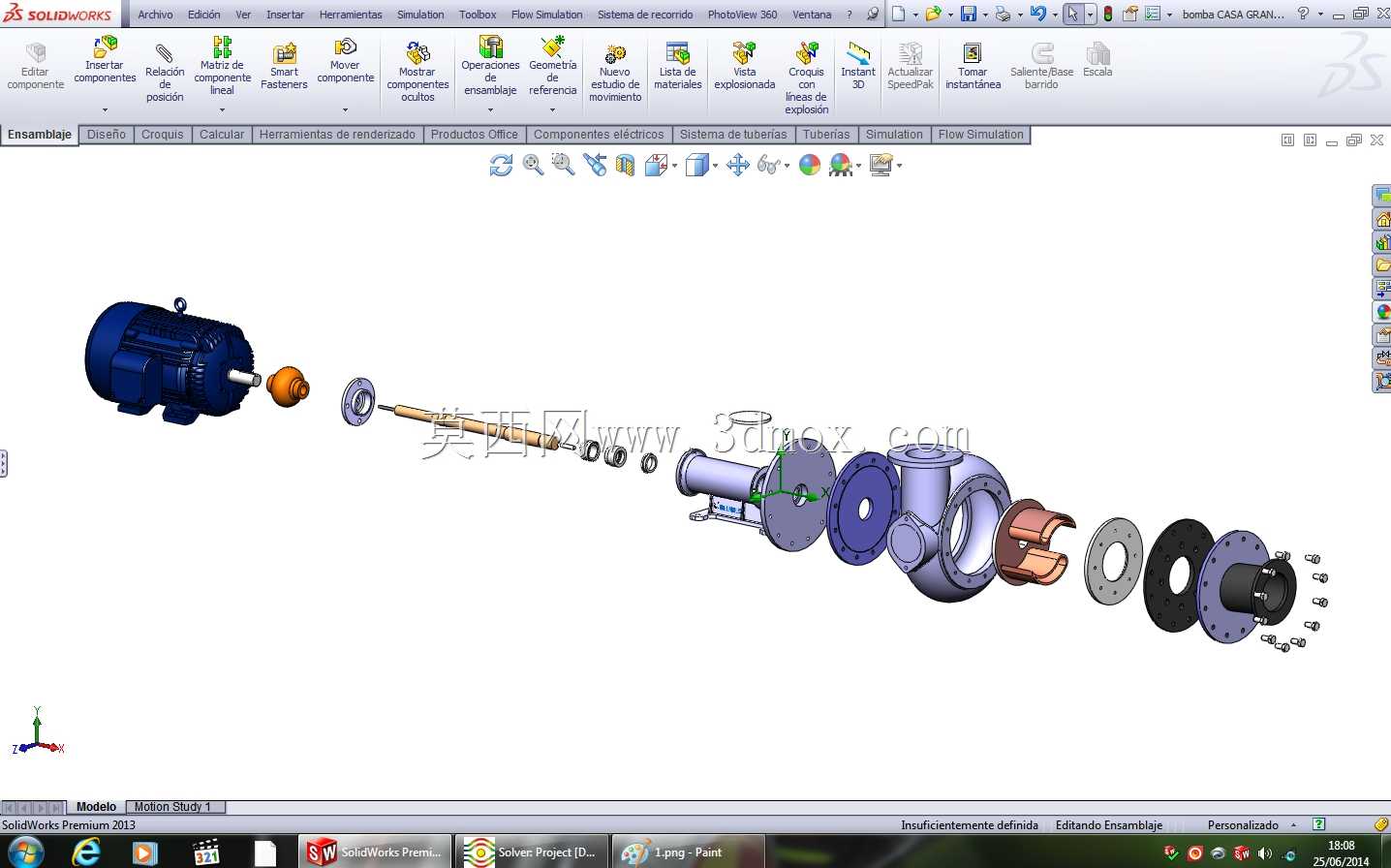

　　这套三维结构对应的是单级悬臂式离心泵的内部流场仿真场景，日常在市政供水、工业循环水输送、暖通空调水循环、化工介质输送等场景中，这类泵都是核心流体输送设备，负责将原动机的机械能转化为输送介质的压力能与动能，实现介质的长距离或带压输送。从模型呈现的结构来看，核心过流部件包含半开式叶轮、环形蜗壳、进口延伸段、出口扩散段，配套的传动侧包含连接轴、联轴器缓冲结构、轴承支撑段，所有部件的装配边界完全按照实际工业泵的安装尺寸做了还原，安装底座的地脚螺栓孔位、进出口法兰的连接尺寸都预留了标准匹配余量，能直接对接同参数泵的管路系统安装校核需求。做这套流动模拟的核心目的，是在设计阶段直观捕捉泵内部的介质流动状态，避免实际试制后才发现流道内的涡流、脱流、

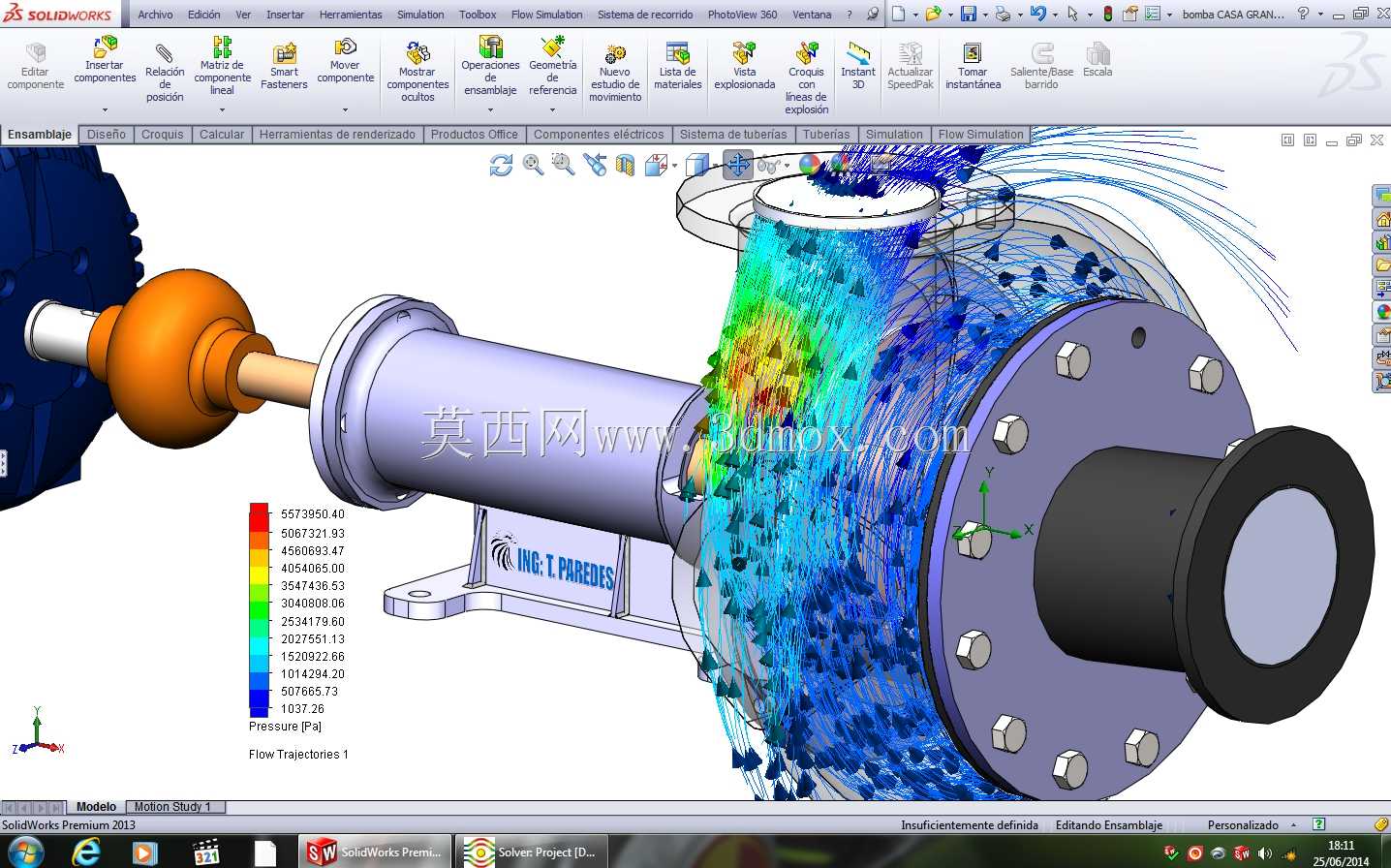

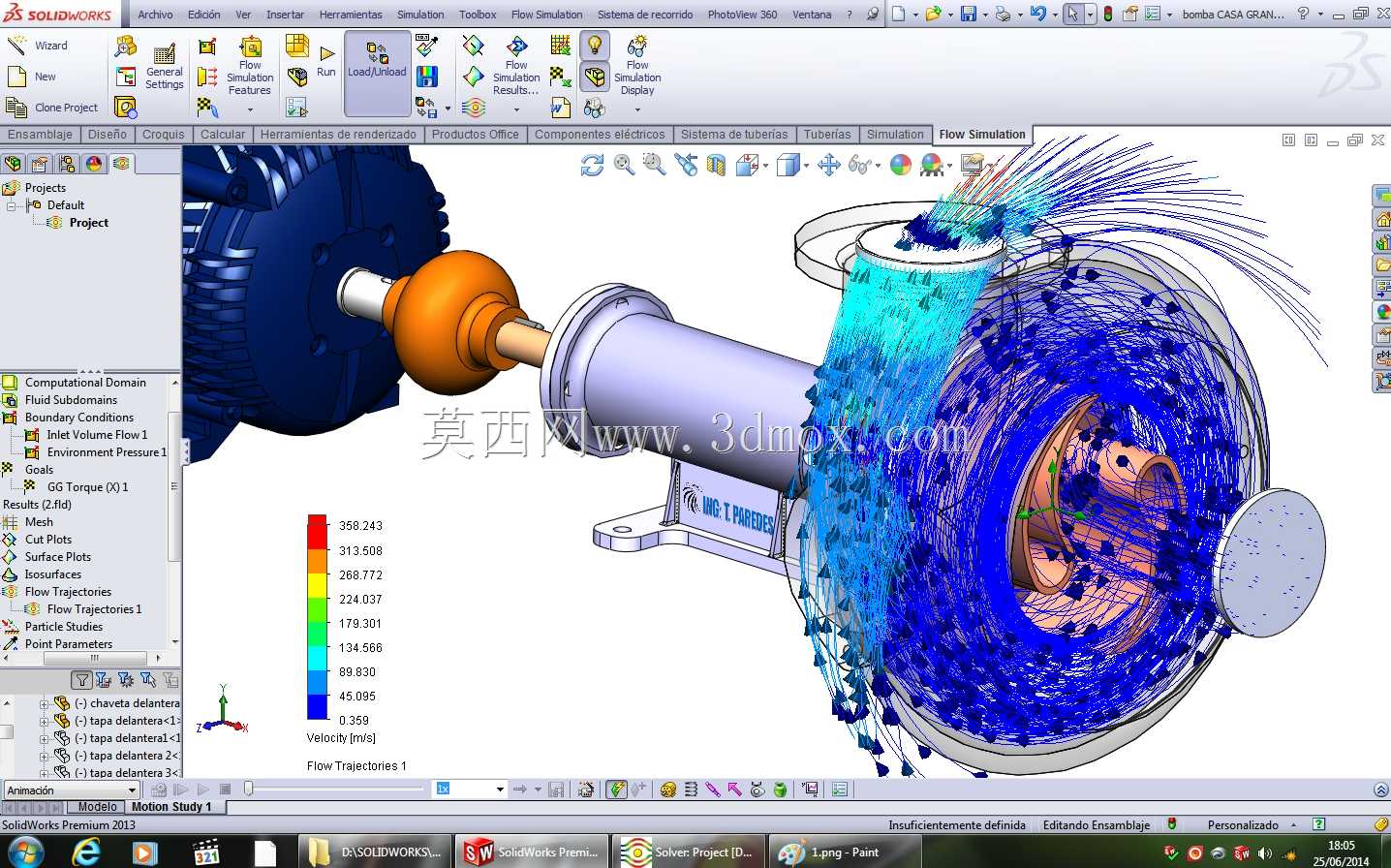

　　冲击损失等问题。从仿真呈现的粒子轨迹能看到，介质从轴向进口段进入叶轮腔室后，会随着叶轮的高速旋转获得离心力，沿叶片间的流道向叶轮外缘甩出，不同颜色的轨迹对应不同的流速区间，靠近叶片出口端的流速最高，进入蜗壳流道后随着过流断面面积逐渐扩大，介质流速逐步降低，动能转化为压力能，最终从切向布置的出口段排出。在设计思路上，叶轮的叶片型线采用了后弯式设计，这种设计能在保证扬程参数的前提下降低流动冲击损失，叶片进口边做了圆角修型，减少介质进入叶轮流道时的撞击损失；蜗壳的断面面积变化按照等速度矩原则做了渐变处理，避免流道突变带来的局部涡流；联轴器位置的橙色缓冲结构是弹性块，用来补偿泵轴与电机轴的安装同轴度误差，吸收运行过程中的振动，

　　避免振动传递到轴承部位缩短部件寿命。从安装边界来看，整个泵组的轴向长度预留了轴承端盖、密封件的安装空间，径向尺寸上蜗壳的最大外径没有超出底座的支撑范围，进出口法兰的端面距离底座安装面的高度符合通用管道安装的中心高要求，不需要额外做加高支架就能对接常规管路。在实际工程应用中，这类流动模拟结果能直接指导结构优化：如果模拟中发现叶轮出口位置存在大面积的低速涡流区，就需要调整叶片出口角或者蜗壳的隔舌位置；如果进口段存在流速分布不均的情况，就需要优化进口段的直管段长度或者加装导流板，避免叶轮进口流态紊乱带来的汽蚀问题。模型里的轴承支撑段采用了双轴承布置结构，靠近叶轮侧的轴承承受径向力，靠近联轴器侧的轴承同时承受径向力与少量轴向力，

　　能保证泵轴在高速运行时的挠度控制在允许范围内，避免叶轮转动时与蜗壳内壁发生碰磨。密封位置在叶轮后侧与泵体的结合面，预留了机械密封的安装腔室，能根据输送介质的特性选择不同材质的密封副，输送清水时用普通丁腈橡胶副，输送腐蚀性介质时可以更换为氟橡胶或者碳化硅材质的密封件。这套模型的流场展示部分，还能直观看到隔舌位置的流动冲击情况，隔舌是蜗壳与出口段的交界位置，这个位置的间隙大小直接影响泵的效率与运行噪声，间隙过大会增加内部回流损失，间隙过小则容易在运行时因为轴的窜动出现叶轮碰擦隔舌的故障，模拟中能清晰看到介质在隔舌位置的分流轨迹，一部分进入出口段流向管路，一小部分会沿着蜗壳内壁回流到叶轮进口侧，这部分回流的比例就是判断隔舌设计是否合理的核心依据之一。对于做泵结构设计、水力性能优化的工程师来说，这类带流场轨迹的三维模型能快速把抽象的流体力学参数转化为直观的结构对应关系，不用反复对照二维的流速云图去脑补空间位置，在做方案评审、新员工培训、客户方案展示时，都能更清晰地传递设计逻辑与性能特点。
