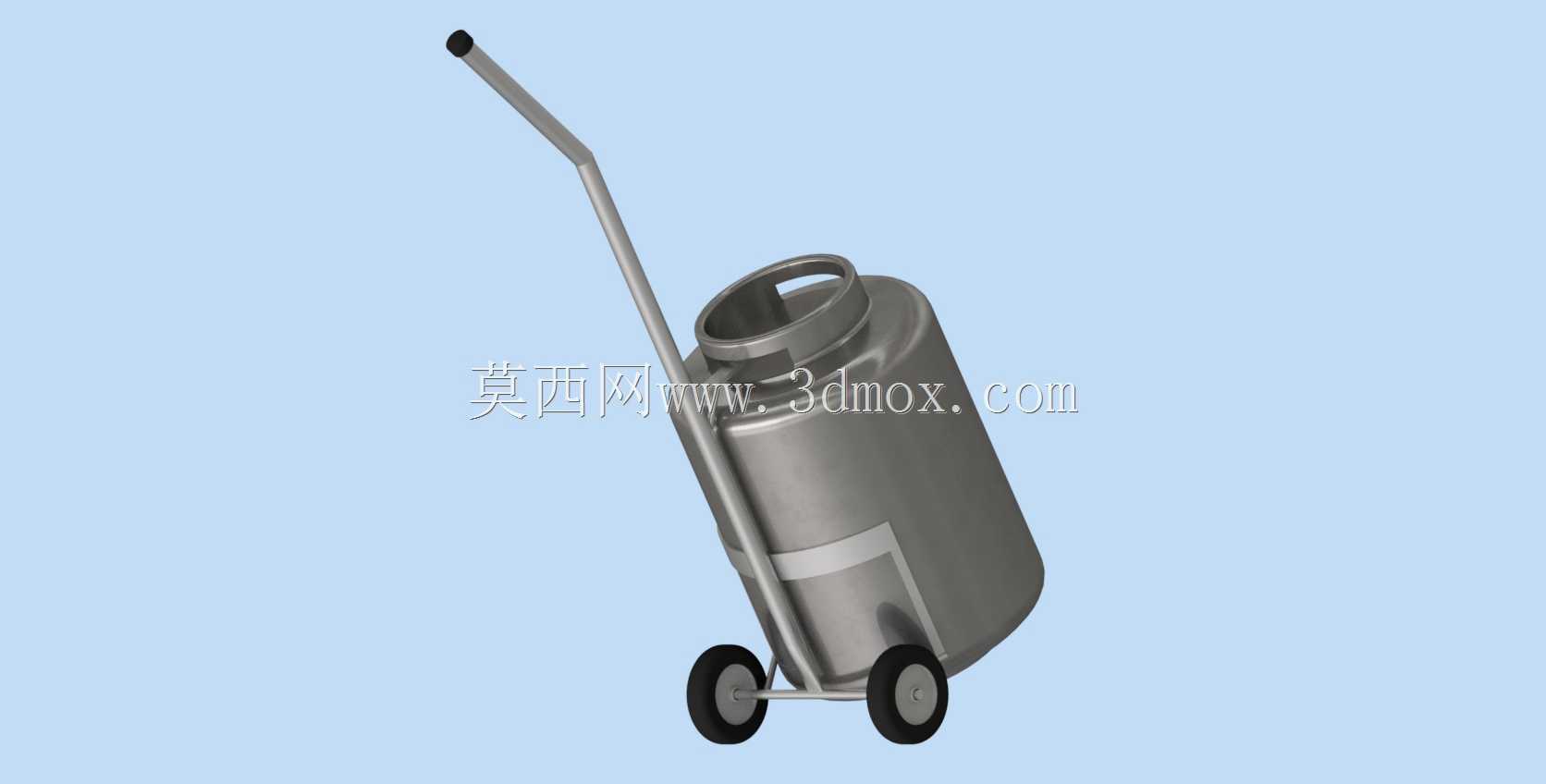

13kg气瓶手动搬运推车结构设计

　　在中小规模燃气配送站点、实验室气路运维、餐饮后厨燃气补给这类场景里，13kg规格的压缩气瓶转运一直是个容易被忽略的作业痛点——满装状态下气瓶自重加介质重量接近30kg，纯靠人力抱抬不仅容易磕碰瓶体阀门造成安全隐患，长期作业还会给运维人员带来腰肢劳损的职业伤害，这款手动气瓶搬运推车就是针对这类窄场景、短距离转运需求开发的轻量化作业工具。从结构设计逻辑来看，这款推车没有采用复杂的动力辅助结构，完全依托人力操作的力学特性做布局优化：整体承力框架采用单杆弯折成型的金属主臂，从底部承托位置斜向上延伸至符合人体工程学的握持高度，握持端做了防滑封套处理，避免施力过程中脱手；主臂靠近底部的位置做了贴合气瓶柱面的弧形靠板，靠板表面做了防滑压纹处理，

　　转运时气瓶柱面完全贴合靠板，不会在推行或倾斜撬起过程中出现侧滑偏移。底部承托结构没有做全包裹式的围挡，而是采用两个对称布置的L型金属托脚，托脚的水平段长度刚好适配气瓶底部的支撑圈宽度，撬起气瓶时托脚可以完全卡入气瓶底部支撑圈下方，配合弧形靠板形成三点受力的稳定约束，不需要额外设置绑带就能在15度倾斜推行状态下牢牢固定气瓶，简化操作步骤的同时也降低了结构自重。行走机构采用两个小直径的实心橡胶轮，轮轴位置刚好设置在托脚与主臂的连接节点处，这个位置的选择经过力学核算：当撬起气瓶让推车以轮轴为支点倾斜时，整个设备连同气瓶的重心刚好落在轮轴正上方略靠前的位置，操作人员只需要施加很小的扶持力就能维持平衡，长距离推行也不会出现手臂酸胀的问题；

　　轮体采用实心橡胶材质，不需要充气维护，在站点内的水泥地面、后厨的防滑地砖、实验室的环氧地坪上推行都不会留下压痕，也能适应小颗粒杂物散落的非平整路面，不会出现充气轮胎容易被扎破漏气的问题。从安装边界和尺寸适配来看，这款推车的整体宽度控制在400mm以内，长度在直立状态下不超过500mm，完全可以通过常规的室内房门、电梯轿厢，也能在狭窄的仓储货架通道内灵活转向，不需要预留太大的作业回转空间；主臂的握持高度设置在900mm左右，适配身高160cm到185cm之间的操作人员自然握持的手臂高度，不需要弯腰或者抬臂就能自然施力。在实际使用过程中，这款推车的操作流程非常简便：将推车推至直立气瓶旁，让底部托脚对准气瓶底部支撑圈下方，

　　轻推推车让弧形靠板贴紧气瓶柱面，之后下压握持端，利用杠杆原理就能轻松将气瓶撬起至倾斜状态，确认气瓶贴合靠板无晃动后就可以推行转运；到达指定位置后，缓慢抬起握持端让气瓶垂直落地，再将推车向外撤出即可完成作业，整个过程不需要操作人员弯腰抱抬气瓶，单人即可在10秒内完成气瓶的装卸操作，大幅降低短距离气瓶转运的作业强度。结构设计上也充分考虑了耐用性需求，整个承力框架采用一体化弯折成型工艺，没有多余的焊接拼接节点，避免长期受力后焊接位置出现开裂变形；轮轴位置加装了耐磨轴套，长期反复使用也不会出现轴孔磨损导致的轮体晃动；所有金属构件表面都做了防锈喷涂处理，在户外临时存放或者接触少量水渍的场景下也不会轻易生锈，日常维护只需要定期检查轮体转动是否顺畅即可，不需要复杂的保养流程。不同于大吨位的工业搬运设备，这类小型手动搬运工具的设计核心从来不是追求极致的承载能力，而是在特定的作业场景下，用最简单可靠的结构解决最实际的作业痛点，这款13kg气瓶搬运推车就是典型的场景导向设计产物，没有冗余的功能结构，每一处结构布局都围绕气瓶转运的实际操作需求做优化，既控制了设备本身的制造成本，也让一线操作人员不需要经过复杂培训就能快速上手使用。
