带防滑凸缘的星形手拧调节旋钮

　　这类带周向防滑凸缘的星形手拧旋钮，是工业设备里非常常见的手动操作件，日常在各类需要手动锁紧、行程微调、档位切换的工位上都能见到它的身影，比如小型试验台的工装夹具锁紧、输送线侧边的挡条位置调节、检测设备的探头高度微调、机柜门板的快拆锁紧结构，甚至部分民用机电设备的风门调节、夹具张紧操作，都会用到这类操作件，相比带握柄的手轮，它的占用空间更小，不需要预留大半径的操作回转空间，在紧凑安装空间里的适配性更强。

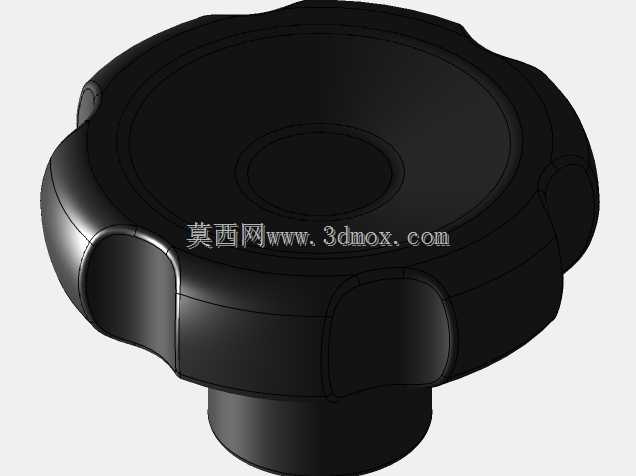

　　从结构设计来看，这款旋钮的握持部分做了五处均匀分布的内凹弧形指槽，凸缘边缘做了大圆角过渡，没有尖锐的棱边，操作人员徒手拧动的时候，指腹能完全贴合内凹曲面，不会因为棱边硌手造成操作不适，即使戴薄款劳保手套操作，也能获得足够的摩擦力，不会出现打滑的情况。旋钮顶部是平整的圆形平面，部分同类型产品会在这个平面做标识刻印，比如锁紧方向、档位刻度或者设备编号，方便操作人员快速识别操作逻辑。下部的柱体是安装连接段，根据实际使用场景的不同，这个柱体可以做成内螺纹孔结构，配合螺柱实现锁紧调节，也可以做成外螺纹或者带扁位的插轴结构，穿过安装孔后用螺母锁紧，适配不同的安装需求。

　　设计这类旋钮的时候，首先要考虑的是操作扭矩的传递效率，凸缘的外伸尺寸不能太小，否则力臂过短，操作人员很难施加足够的锁紧力，容易出现锁不紧的情况；但凸缘也不能外伸过多，否则会占用过多的安装空间，甚至在设备运行过程中剐蹭周边的管线或者其他零部件。其次是握持的舒适度，所有和人手接触的边缘都要做R角处理，指槽的弧度要匹配成年人指腹的自然弯曲弧度，不能过深导致卡指，也不能过浅失去防滑定位的作用。材质选择上，这类旋钮常用增强尼龙或者胶木材质制作，本身具备不错的绝缘性能和耐磨损性能，在普通工业环境下不容易出现老化开裂的问题，部分需要高强度的场景也会采用铝合金压铸成型，表面做喷塑或者阳极氧化处理，兼顾强度和耐腐蚀性能。

　　安装边界方面，这类旋钮的安装基面需要保持平整，下部柱体和安装孔的配合间隙要控制在合理范围，间隙过大会导致旋钮晃动，操作的时候出现偏摆，长期使用会磨损连接螺纹；间隙过小则会导致安装卡滞，旋钮转动不顺畅。安装完成后，旋钮的凸缘底面和安装基面之间要预留0.5到1毫米的间隙，避免转动的时候摩擦基面，增加操作阻力。如果是用于频繁调节的工位，还可以在柱体和安装孔之间加装耐磨衬套，延长整体的使用寿命。在实际选型的时候，要根据需要的操作扭矩选择对应直径的旋钮，直径越大的旋钮能提供的锁紧力越大，同时也要确认连接段的螺纹规格或者轴径尺寸和现有设备的安装位匹配，避免出现安装不上的问题。这类旋钮不需要额外的辅助工具就能操作，在需要频繁拆装、快速调节的工位上，能大幅提升操作效率，减少操作人员找工具的等待时间，是设备手动操作结构里性价比非常高的一类标准配件。
