法兰连接式阿尔维奥DN20隔膜阀结构

　　在化工流体输送、腐蚀性介质管路系统的搭建过程中，小通径的截断类阀件选型一直是容易被忽略却直接影响系统运行稳定性的环节，这款DN20规格的法兰连接隔膜阀，正是针对小流量、强腐蚀介质工况设计的管路控制部件。从实际应用场景来看，这类阀件常被布置在实验室试剂输送管线、小型化工加料支路、水处理加药系统的管路上，用来实现管路介质的通断控制，因为隔膜结构的特性，阀杆等运动部件不会直接接触输送介质，哪怕是输送带有一定颗粒杂质的腐蚀性流体，也不会出现阀杆结垢、卡涩的问题，相比同通径的截止阀、闸阀，它的介质适配范围更广，维护周期也更长。

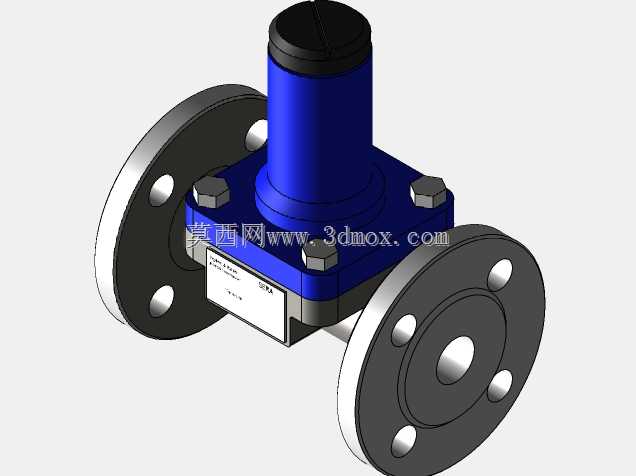

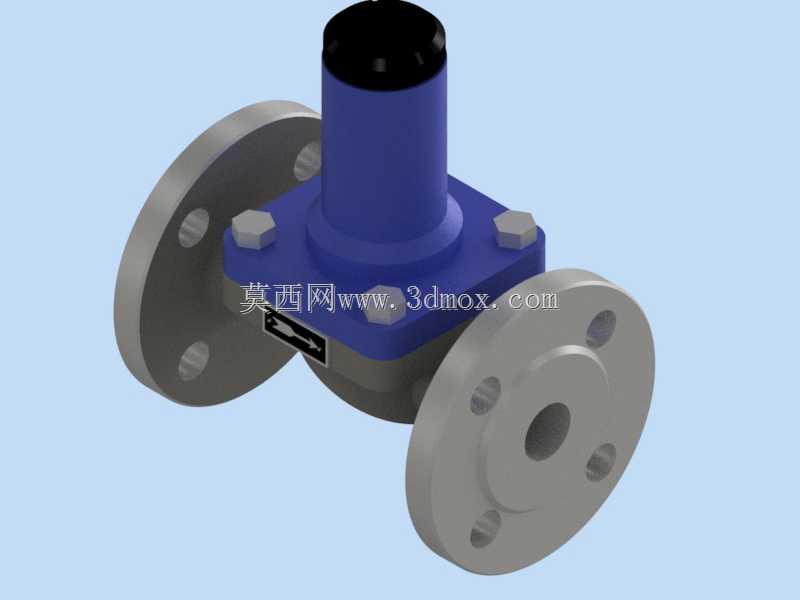

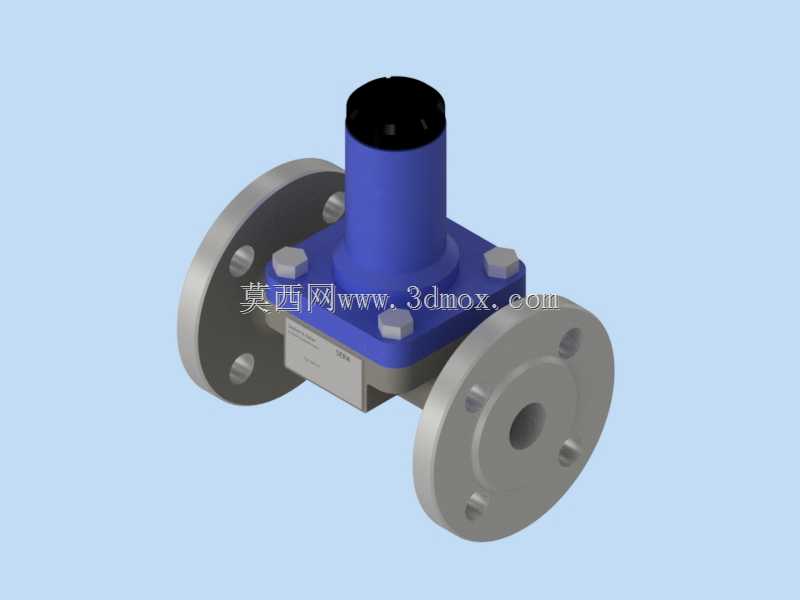

　　从结构设计思路来看，这款阀件采用了法兰式连接结构，两端的法兰盘严格遵循DIN标准的尺寸要求，法兰盘上均匀布置四个螺栓通孔，安装时可以直接和同压力等级、同通径的管路法兰配对，通过螺栓紧固实现密封连接，不需要额外加工焊接坡口，现场安装和后期拆卸检修都很方便。阀体的中腔部分采用方形的阀盖结构，四个角位置布置内六角紧固螺栓，把阀盖、隔膜、阀体三个部分压紧在一起，隔膜被夹在阀盖和阀体之间，把阀体内的流道和上部的阀杆驱动腔完全隔开，彻底杜绝了介质顺着阀杆向外泄漏的可能，这也是隔膜阀相比其他截断阀最核心的结构优势，对于输送有毒、易挥发、强腐蚀介质的管路来说，这种无外漏的结构特性可以大幅降低现场的安全隐患。

　　上部的阀杆驱动部分采用直立式的结构设计，顶部的黑色手轮直接和阀杆连接，转动手轮的时候就可以带动阀杆上下运动，进而推动隔膜产生形变，实现流道的开启或者关闭。手轮的尺寸经过匹配设计，操作的时候不需要太大的力矩就可以实现阀门的完全启闭，现场操作人员不需要借助额外的加力杆就可以完成操作，避免因为力矩过大损坏隔膜部件。阀体的流道部分采用直通式的结构设计，介质从一端法兰进入，顺着阀体内腔直接从另一端法兰流出，流道内部没有突兀的节流结构，介质流动的阻力很小，不会在阀腔内部形成介质滞留的死区，对于输送容易沉积结晶的介质来说，这种流道设计可以减少介质在阀内的残留，降低阀门堵塞的概率。

　　从安装边界的角度来说，这款DN20规格的阀门整体结构紧凑，法兰端距、阀体总高度都控制在合理范围内，在布置管路的时候不需要预留太大的安装空间，哪怕是在管线排布密集的车间管架、设备旁的支管位置，也可以顺利完成安装。阀体接触介质的部分采用AISI316材质加工，本身就具备不错的耐腐蚀能力，再配合隔膜的隔绝作用，可以适配大多数酸碱类介质、有机溶剂的输送工况。在建模过程中，所有的配合尺寸都严格遵循对应标准的要求，法兰的螺栓孔中心距、密封面尺寸、阀杆的行程长度都和实际产品保持一致，不管是用来做管路系统的装配干涉检查，还是做阀件的结构原理演示，都可以直接复用，不需要再额外调整尺寸参数。另外，阀体侧面预留的铭牌安装位也按照实际产品的结构做了还原，后期如果需要添加产品参数标识，直接在对应位置贴图即可，不需要再重新做结构修改。在做管路系统三维布局的时候，把这个阀件模型直接装配到对应管路节点，就可以直观检查阀门和周边管线、设备的安装间隙，提前预判现场安装时可能出现的操作空间不足、螺栓拆装干涉等问题，减少现场施工时的设计变更。
