Bredel APEX28软管泵工业设备结构

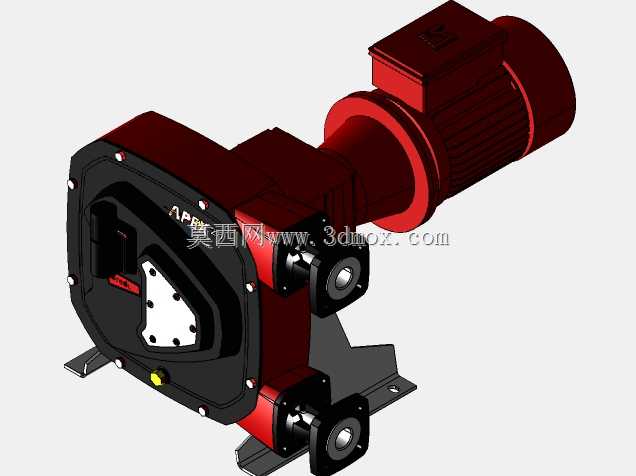

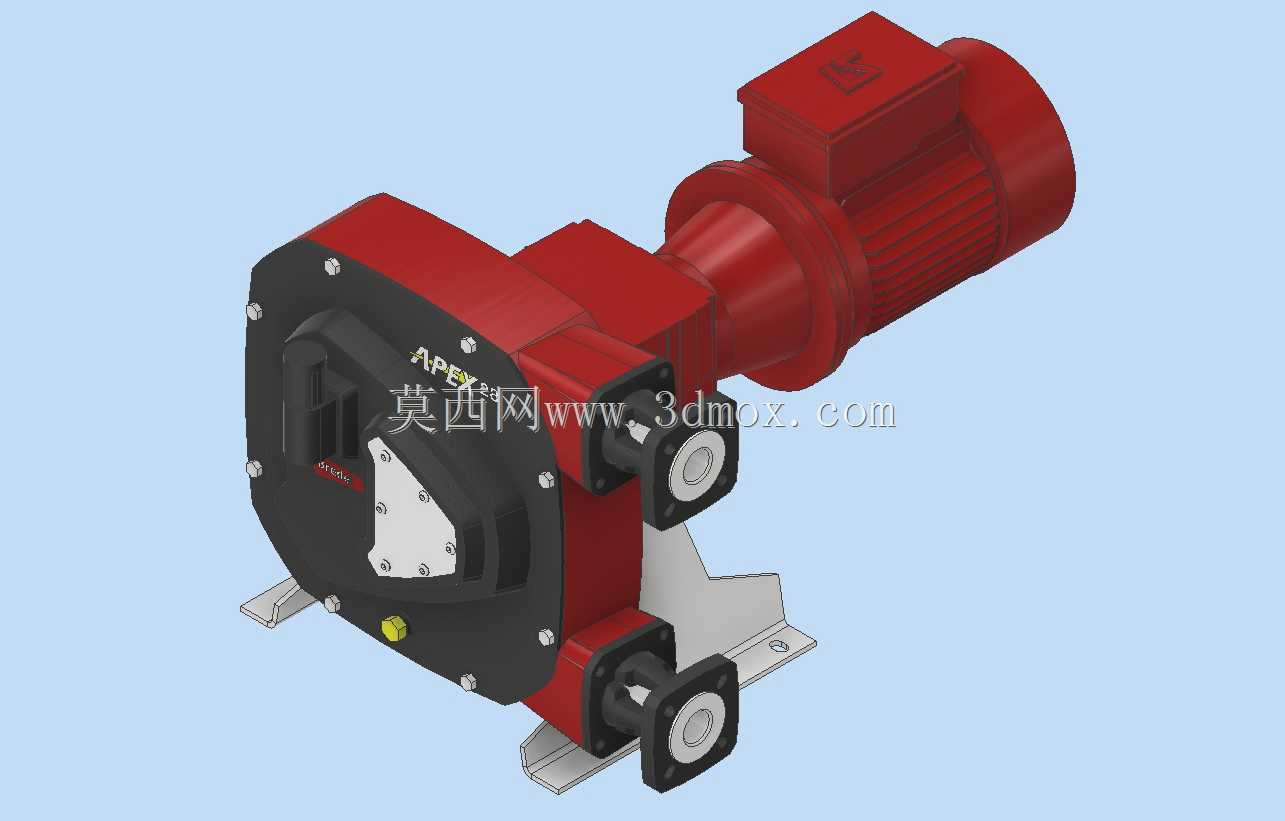

这款软管泵的三维结构完整还原了设备从动力输入到流体输出的全链路装配关系，在公共事业流体输送、剧场特效流体供给、影视制作用料输送、印刷媒体介质传输等场景中，这类设备是保障连续稳定供料的核心部件。从结构设计逻辑来看，设备将驱动电机与泵头直连集成，省去了额外的联轴器外置安装空间，电机输出端直接衔接泵体内部的转子组件，转子上的压辊沿圆周方向均匀布置，运转时持续挤压专用软管内壁，依靠软管回弹形成的真空腔吸入流体，再通过压辊的递进推挤将流体沿软管腔道推送至出口端，整个输送过程中流体仅与软管内壁接触，不会接触泵体金属部件，既避免了流体对泵体结构的腐蚀，也杜绝了输送过程中介质被污染的可能，针对含颗粒的浆料、腐蚀性化学介质、剪切敏感的流体都有很好的适配性。从安装边界来看，设备底部设计了带安装孔的L型支撑脚，两个支撑脚分别布置在泵头下方和电机衔接段下方，安装时可直接通过螺栓固定在设备机架或混凝土基础上，进出口采用法兰式连接结构，接口朝向垂直于泵体主轴方向，现场配管时无需额外调整泵体安装角度即可完成管路对接，整体重心沿电机轴向与泵头轴向平衡分布，运转时的振动幅度被控制在较低区间，无需额外加装厚重的减震基座即可满足稳定运行要求。设计过程中针对泵头的密封结构做了集成化处理，泵头端盖采用螺栓周向紧固，配合嵌入式密封胶条实现泵腔的封闭，避免软管破损时流体渗漏到外部环境，同时端盖上预留了软管更换的操作空间，日常维护时无需拆解整个泵头与电机的连接结构，仅需拆开端盖即可完成软管的更换作业，大幅降低了现场维护的工时消耗。设备的转子组件做了动平衡校准，压辊表面采用低摩擦材质，减少挤压软管过程中的磨损量，延长软管的使用寿命，电机与泵体的衔接部位设置了支撑筋结构，强化连接部位的结构强度，避免长期运转过程中连接部位出现应力变形，保障动力传输的同轴度。在实际选型应用中，这类软管泵常被用于计量输送场景，通过调整电机转速即可精准控制单位时间内的流体输送量，相比传统的离心泵、柱塞泵，它不存在叶轮磨损、密封件泄漏的问题，在输送高粘度、含固体颗粒的介质时稳定性优势明显，尤其是在影视制作的特效物料输送、剧场的消防或特效流体供给场景中，设备可以长时间连续运转，不会因为介质特性出现卡滞、流量波动的问题，保障现场作业的连续性。
