艾默生高准科里奥利质量流量计结构设计

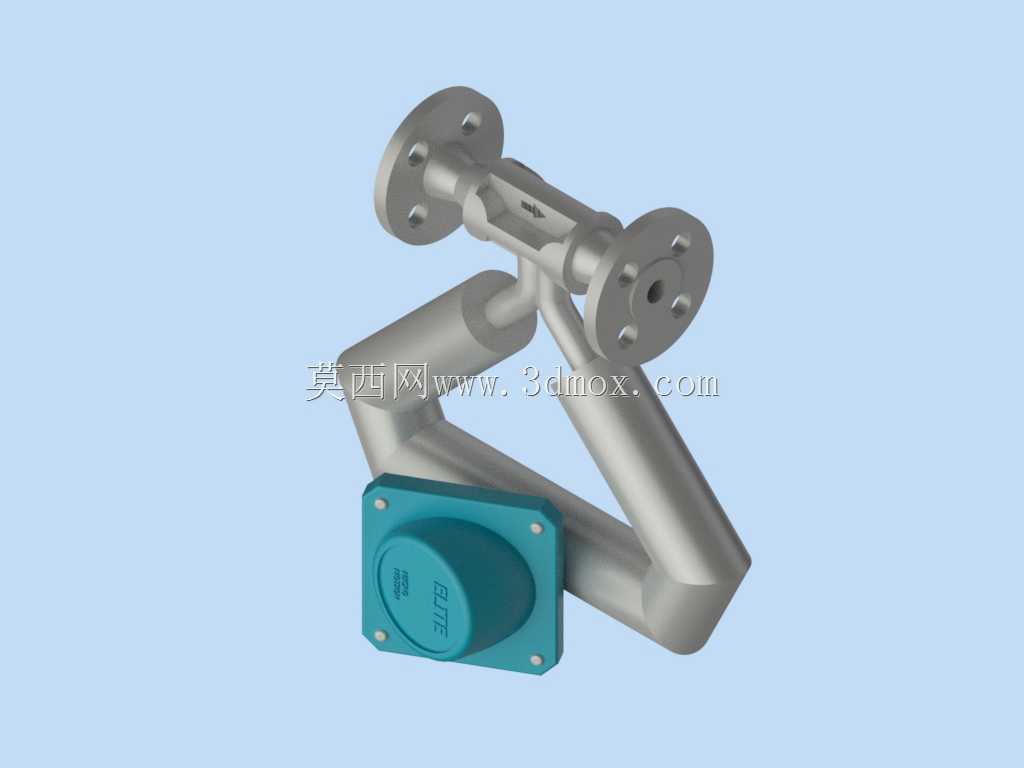

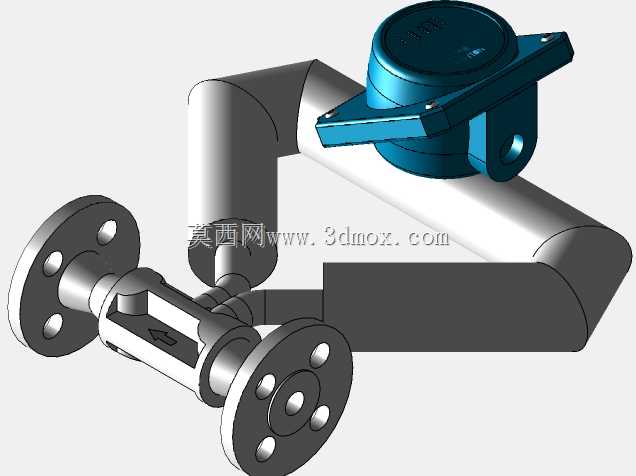

　　在化工、油气、食品医药等连续生产的过程工业场景里，流量参数的精准测量直接决定物料配比精度、能耗核算准确性以及批次产品质量稳定性，科里奥利质量流量计作为可直接测量质量流量、密度、温度的多参数过程仪表，是高要求工况下流量测量的核心选型方案。本次呈现的是艾默生高准系列CMF025口径科里奥利流量计的完整三维结构，从实际工程应用角度拆解其设计逻辑与安装适配要点。

　　从现场安装的边界条件来看，该款1/2英寸口径的流量计适配DN15等级的工艺管路，两端采用法兰连接形式，法兰端面的螺栓孔位、密封面尺寸完全匹配对应压力等级的管路法兰标准，安装时无需额外制作过渡转接件，可直接串接在工艺管段中。设计阶段需要重点预留的安装空间包含三个维度：一是管路轴向的安装长度，要保证流量计测量管段前后留有足够的直管段余量，避免管路弯头、变径带来的流态扰动影响测量精度；二是径向的操作空间，变送器表头侧要预留足够的接线、调试操作空间，避免后期运维时无法开盖接线或操作按键；三是支撑位置的预留，该类流量计的测量管段为振动敏感部件，安装时不能将支撑点直接设置在测量管本体上，需在两端法兰外侧的工艺管段上设置独立管架，避免外部振动传递到测量管干扰内部振动检测。

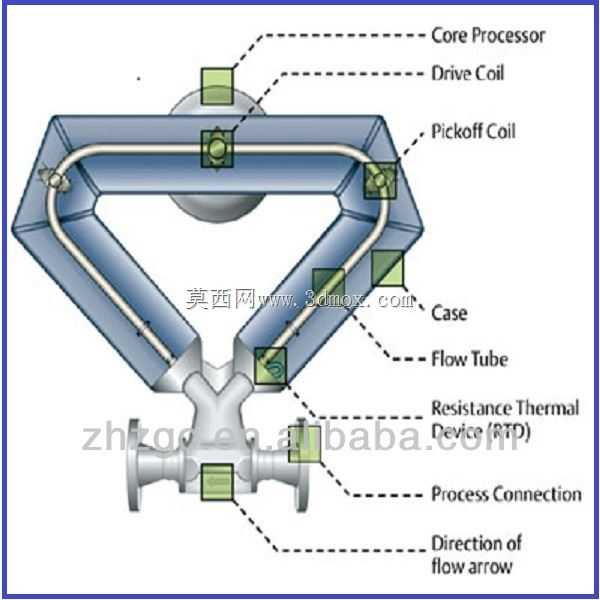

　　结构设计上，该流量计采用双弯管测量结构，两根平行的测量管在驱动线圈作用下产生固有频率的简谐振动，当介质流过测量管时，科里奥利力会使两根测量管产生相位差，通过检测相位差即可换算出介质的质量流量，同时振动频率的变化可对应介质密度，内置的温度传感器可采集介质温度用于参数补偿。这种双管结构相比单管结构抗外界振动干扰能力更强，测量稳定性更好，弯管的流道设计相比直管结构压损更小，适合含有少量固体颗粒的介质测量场景。变送器部分采用一体化安装结构，直接固定在测量管段的壳体上，省去了分体安装的延伸电缆，减少了信号传输过程中的干扰，变送器外壳采用密封防护结构，可适应户外、潮湿等复杂现场环境，外壳上的接线口采用防爆密封接头设计，满足易燃易爆工况的防爆安装要求。

　　从实际选型适配的角度，该结构的设计充分考虑了不同工况的适配性：测量管采用不锈钢材质，可兼容大多数腐蚀性化工介质的测量需求；法兰的压力等级覆盖常规中低压工艺管路的使用要求；变送器的显示界面可直接读取瞬时流量、累计流量、密度、温度等多个参数，无需额外配置二次显示仪表。建模过程中需要重点还原的细节包括测量管的弯曲弧度、法兰螺栓孔的位置度、变送器与测量管段的连接定位、内部驱动线圈与检测探头的安装位置，这些细节直接决定了模型用于管路布局校核、安装干涉检查时的准确性。在做工厂三维布局设计时，将该模型导入整体管路装配中，可提前校验流量计与周边设备、管架、操作通道的空间距离，避免现场安装时出现空间不足、无法接线、运维操作困难等问题，减少现场施工的返工量。

　　不同于普通的节流式流量测量装置，科里奥利质量流量计不需要额外的引压管、阀门组等附件，整体结构集成度更高，安装环节的工程量更小，长期运行的维护量更低，在贸易交接、精准配比等对测量精度要求高的场景下应用广泛。建模时还原的结构细节，也能为后续做仪表安装图设计、支吊架设计、接线布线设计提供准确的三维参考，保证设计阶段的方案与现场实际安装条件完全匹配。
