NAF40型控制瓣膜结构三维设计

　　在制药、食品加工、精细化工这类对介质洁净度、流道无滞留要求极高的流体输送场景里，隔膜类控制阀一直是管路系统的核心控制部件，这款NAF规格的控制瓣膜，就是针对小通径洁净管路的通断、流量调节需求做的结构设计。从实际应用场景来看，这类阀门大多安装在洁净车间的工艺管路上，用来输送纯化水、腐蚀性料液、无菌介质，因为隔膜结构能把阀体内腔和驱动机构完全隔离开，不存在填料密封容易泄漏、介质污染驱动组件的问题，也不会出现普通截止阀阀杆处的外漏风险，很适合对密封等级、卫生等级要求高的工况。

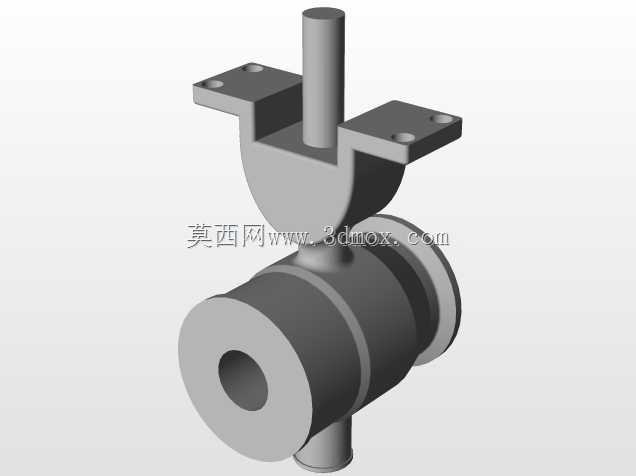

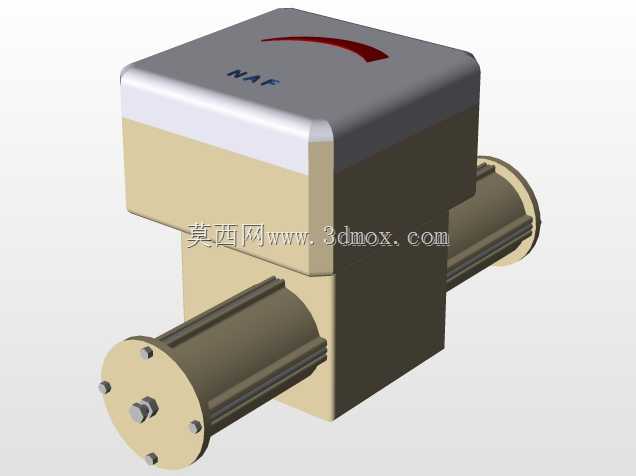

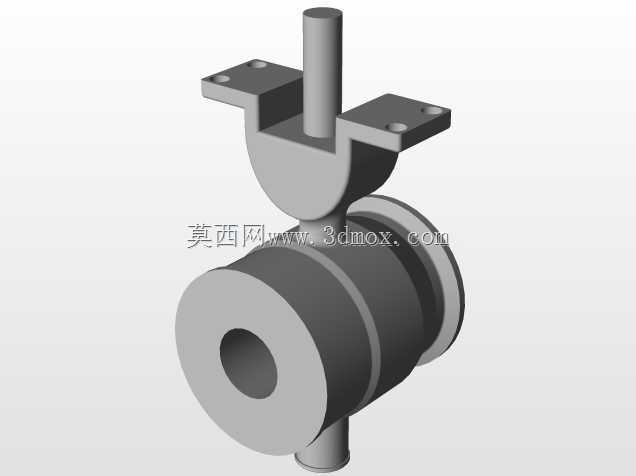

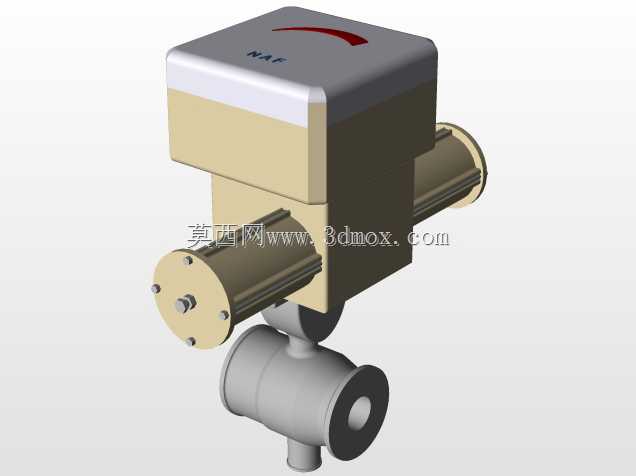

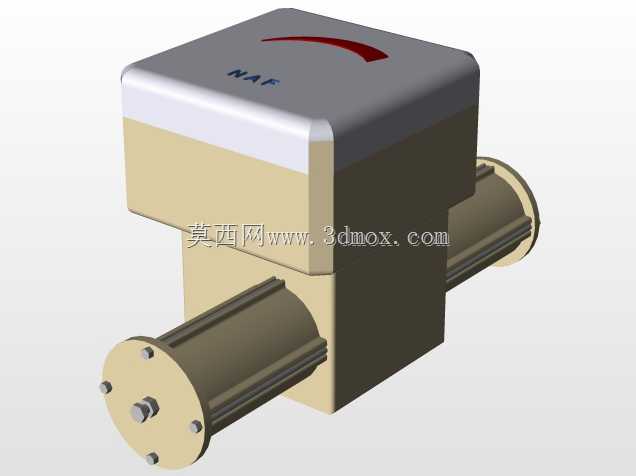

　　从结构设计思路上看，这款阀门采用了直行程驱动的布局，上部的方形箱体是驱动执行机构的安装腔，不管是搭配气动薄膜执行器还是电动执行模块，都能直接在这个腔体里固定驱动组件，不需要额外做转接支架，能减少安装时的同轴度调整工作量。执行器的输出轴垂直向下连接阀瓣组件，中间的隔膜把上下腔体完全分隔，下部的流道采用了直通式的卡箍连接结构，两个接口的轴线在同一直线上，介质流过的时候流道阻力小，不容易积存物料，清洗的时候也能做到全流道无死角，满足CIP在线清洗的要求。

　　看外形尺寸和安装边界的话，这款阀门的驱动箱体宽度比下部阀体通径大一圈，安装的时候要预留出执行器侧面的接线、接气空间，两个管道接口的中心距和同通径的卫生级隔膜阀尺寸保持通用，能直接替换管路上同规格的老旧阀门，不需要改动现有管路的支架位置。阀体下部的流道采用了圆弧过渡的内腔设计，没有直角死角，隔膜压紧的时候能完全贴合阀座密封面，切断的时候能做到零泄漏，调节工况下也能通过阀瓣的升降高度精准控制介质流量，不会出现节流面冲蚀严重的问题。

　　功能特性上，这款阀门的隔膜是易损件，设计的时候特意做了快拆结构，松开阀体和驱动部分的连接螺栓就能直接更换隔膜，不需要把整个阀门从管路上拆下来，日常维护的工作量很小。驱动箱体顶部做了状态指示的凸台，能直观看到阀门的开关位置，现场巡检的时候不用拆盖就能判断阀门工况。连接端采用的是快装卡箍结构，和卫生级管路的标准卡箍匹配，安装拆卸的时候不需要复杂的工具，适合需要经常拆装清洗的生产场景。

　　从结构建模的细节来看，整个模型把隔膜的形变预留空间、阀瓣的导向结构、执行器的安装定位槽都做了还原，阀瓣和隔膜的连接位置做了圆弧压边，不会在开关过程中割伤隔膜，能有效延长隔膜的使用寿命。阀体的流道内壁做了等壁厚设计，铸造的时候不会出现局部缩孔的问题，加工的时候也能保证密封面的平面度要求。驱动箱体的边角做了圆弧过渡，没有卫生死角，外部清洁的时候不容易积灰，符合洁净车间的设备外观要求。

　　在实际选型搭配的时候，这款阀门可以根据输送介质的特性选择不同材质的隔膜，比如输送普通水用橡胶隔膜，输送腐蚀性介质用聚四氟乙烯隔膜，输送高温介质用氟橡胶复合隔膜，阀体部分也可以根据工况选不锈钢或者工程塑料材质，适配不同的压力、温度使用场景。安装的时候要注意保证阀门和管道的同轴度，避免管道应力拉扯阀体导致密封面错位，驱动部分的气源或者电源接线要预留足够的弯曲半径，防止阀门动作的时候拉扯线缆或者气管。
