卧式螺杆注塑成型设备三维结构设计

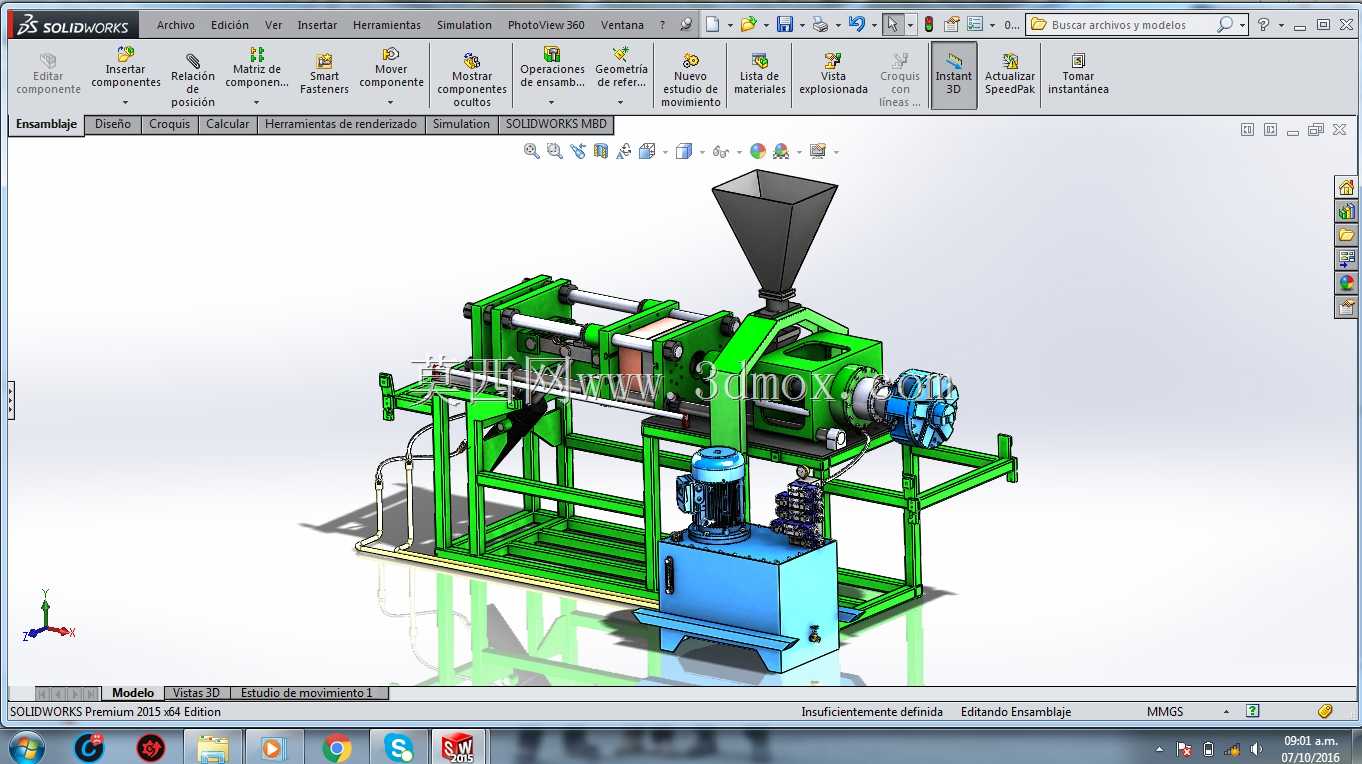

　　这套卧式注塑设备的三维结构，完整还原了常规热塑性塑料注射成型的全流程功能模块，在中小批量塑料制品生产场景中适配性极强，不管是日用塑料配件、小型工业塑料结构件还是家电类塑料外壳的成型工序，都能通过这套结构完成从原料塑化到充模保压的完整作业循环。从结构排布逻辑来看，设计时优先考虑了作业操作的便利性与维护可达性，将进料、塑化、注射、合模、动力输出几个核心模块沿水平轴向依次排布，操作人员站在设备正面即可完成料斗补料、模具更换、参数调试、成品取件的全流程操作，不需要绕转设备，适配车间流水线的工位排布逻辑。料斗设置在塑化单元的上方靠后位置，采用上宽下窄的锥斗结构，这种设计能依靠塑料粒子的自重实现匀速落料，避免粒料在进料口架桥卡滞，

　　料斗的安装接口采用快拆式卡接结构，日常清理料筒余料、更换不同材质原料时，不需要额外工具就能完成料斗拆卸，大幅减少换料等待时间。塑化注射单元采用螺杆式塑化结构，相比柱塞式结构塑化均匀性更好，能适配PP、PE、ABS、PC等多种常用热塑性塑料的加工需求，螺杆外部包裹的加热圈分段设置温度检测点位，能根据不同原料的熔融温度调整各段加热功率，保证原料在料筒内从固态到熔融态的过程平稳，不会出现局部过热分解或者塑化不足的问题。合模机构采用曲肘式锁模结构，这种结构的优势在于锁模力输出稳定，在高压注射过程中不会出现模具涨开的飞边问题，同时曲肘结构的行程放大特性能缩短合模动作的空行程时间，提升单循环作业效率，

　　合模单元的模板上预留了标准的模具安装螺孔与定位孔，适配行业内通用规格的注塑模具安装，不需要额外加工转接板，降低模具适配成本。设备下方的蓝色箱体是液压动力单元，集成了液压油箱、油泵、控制阀组与冷却管路，整套液压系统的管路排布沿机架内侧的线槽固定，避免外露管路被物料磕碰或者被人员踩踏损坏，液压站的安装位置做了减震垫缓冲，能减少油泵运行时的振动传递到合模与注射单元，保证注射过程的位置精度，避免因为振动导致的制品壁厚不均问题。机架采用型钢焊接框架结构，所有受力位置都做了加强筋焊接处理，焊接后经过时效处理消除内应力，避免长期承重出现机架变形，机架底部预留了地脚螺栓安装孔，设备就位后可以通过地脚螺栓调整水平度，保证各运动轴的同轴度符合运行要求。

　　从安装边界尺寸来看，设备整体沿水平方向延伸，宽度方向预留了足够的模具安装与操作空间，侧面预留了液压管路维护、电气线路检修的操作空间，不需要额外预留过大的设备间距，能有效提升车间的空间利用率。整套结构的运动部件都设置了安全限位结构，合模区域预留了安全门的安装位置，能避免作业过程中人员误入运动区域造成安全事故，各润滑点都引出到设备外侧的集中润滑点位，日常维护时不需要拆解设备护罩就能完成各运动副的润滑加注，降低日常维护的工作量。在设计过程中，各运动部件的重量都做了配平计算，移动模板、注射座的移动都采用线性导轨导向，移动过程阻力小、定位精度高，长期运行的磨损量更低，能有效延长设备的大修周期。
