高压输电铁塔及配套运输作业场景

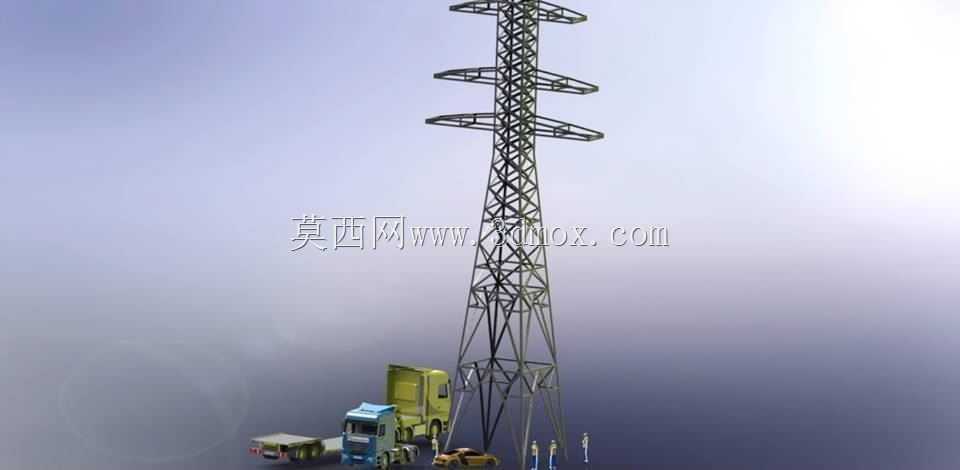

　　本次呈现的三维结构主体为高压架空输电线路常用的格构式铁塔，这类设施是长距离电力传输网络的核心支撑载体，主要承担110kV及以上电压等级的输电线路架设任务，广泛应用于平原、丘陵、山地等各类户外输电走廊场景，承担着固定导线、保持对地安全绝缘距离、抵御极端天气荷载的核心作用。从结构设计逻辑来看，该铁塔采用等边角钢拼装的空间桁架结构，主材通过节点板配合螺栓连接形成整体受力体系，整体截面为正方形，从底部到顶部按照固定坡度收窄，既可以降低上部结构的风阻，也能将塔身自重、导线拉力、覆冰荷载、风荷载均匀传递到四个塔脚的基础上，避免局部应力集中。塔身横担共设置三层，每层横担的长度根据对应电压等级的线间安全距离设计，端部预留悬式绝缘子串的挂接点位，

　　可同时满足多回路导线的架设需求，横担与塔身主材的连接位置额外增设了斜向补强腹杆，抵消导线单侧拉力带来的扭矩作用。从安装边界来看，这类铁塔的底部根开尺寸根据设计总高度匹配，常规24米呼高的同类型铁塔根开在4-6米区间，塔脚通过地脚螺栓与现浇混凝土基础锚固，安装时需要保证四个塔脚的水平度误差控制在千分之一以内，避免塔身倾斜带来的附加应力。建模过程中对每一段角钢的下料长度、节点板的开孔位置、螺栓的排布间距都做了还原，腹杆的排布按照受力大小区分规格，受力较大的主材区域采用大规格等边角钢，次要腹杆采用小规格角钢，在保证整体结构强度的前提下尽可能降低塔身自重，减少基础承载负荷。配套的作业车辆模型还原了铁塔施工、运维阶段的典型场景，

　　工程卡车可用于塔材转运、运维工器具运输，还原了输电线路工程现场的实际作业状态。这类格构式铁塔相比钢筋混凝土电杆，具备结构强度高、跨度大、地形适应能力强的优势，能够适应大高差、大档距的输电线路架设需求，在跨江、跨山区的输电通道中应用尤为广泛。设计过程中需要重点验算不同工况下的结构变形量，比如最大覆冰工况下的横担下挠值、最大风速工况下的塔顶位移值，都需要控制在电力设计规范允许的范围内，避免导线间安全距离不足引发放电故障。塔身的节间划分按照腹杆的最优受力角度设置，斜腹杆与水平方向的夹角控制在40-50度区间，保证杆件以轴向受力为主，减少弯曲应力带来的材料损耗。塔脚位置设置了加劲肋板，分散地脚螺栓位置的局部压应力，避免基础混凝土局部受压破坏。
