带动力单元的栏板式三轮摩托货运车厢结构

　　这款带前置动力单元的栏板式三轮货运载具结构，主要面向城乡短途零散货物转运、农贸市集货品配送、厂区内部小件物料周转这类场景，相比同载重级别的四轮货运设备，它的转弯半径更小，能够穿行在宽度不足两米的乡村巷道、集市摊位间隙以及厂区狭窄通道内，适配很多大型货运车辆无法抵达的作业点位。从实际用途来看，该结构主要承担500公斤级以内的散货、包装件、农用物资的短驳运输，日常使用中不需要专用的装卸货站台，依靠人力即可完成侧边货物的搬运，适配个体经营户、小型加工点的日常运输需求。

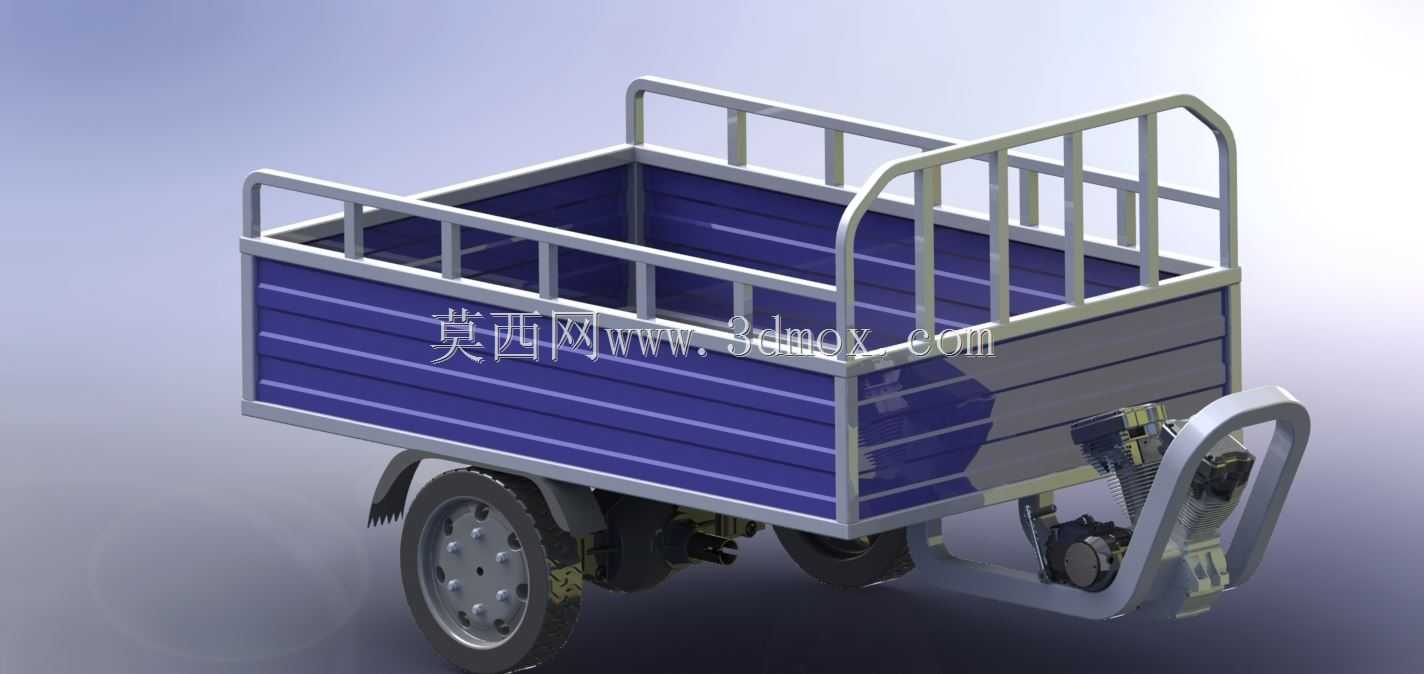

　　在功能特性设计上，货厢部分采用了竖筋加强的栏板结构，厢板外侧的横向压筋既提升了薄壁板材的抗变形能力，也能在装载散状物料时避免厢板外胀，货厢周边的护栏采用圆管弯折成型，上部的开放式框架没有设置过高的遮挡，一方面可以在装载超宽轻泡货物时提供一定的侧向约束，另一方面也不会阻碍操作人员从侧边翻找、搬运货物，护栏的圆角过渡处理避免了尖锐棱角在装卸过程中剐蹭货物或者磕碰操作人员。前置的动力安装支架采用弯管拼焊结构，预留了动力单元、传动组件的安装点位，支架的弧形前端既可以作为简易的防护结构，也能在车辆推行过程中减少正面碰撞对动力部件的损伤。后轮采用单轴双轮的承载布局，轮距设置匹配货厢的宽度边界，行驶过程中不会出现轮距过窄导致的侧倾风险，轮拱位置预留了足够的跳动间隙，即使在非铺装的颠簸路面行驶，轮胎也不会和货厢底板发生干涉。

　　从设计思路层面拆解，整个结构优先考虑了制造的便捷性与使用的耐用性，货厢的板材、护栏管材、底盘支架都采用常规的金属型材，不需要特殊的定制坯料，普通的钣金、焊接设备即可完成加工制造，降低了生产端的门槛。结构的受力路径做了明确的规划，货厢的承载重量通过底部的纵梁直接传递到后轮轴，前置动力单元的重量通过前支撑结构传递到前部的安装支点，整车载荷分配前后比例约为3:7，重载状态下转向部位不会因为载荷过大出现操控沉重的问题，后轮作为主要承载轮也能保证足够的抓地力，避免湿滑路面出现驱动打滑。

　　外形尺寸与安装边界方面，货厢的有效装载宽度控制在1.1米左右，长度约1.6米，栏板高度0.4米，加上上部护栏的总高度不超过0.9米，这个尺寸既保证了足够的装载容积，也能让身高1.7米左右的操作人员在不攀爬货厢的情况下，直接伸手够到货厢中部的货物。动力安装区域的边界尺寸预留了通用125cc到150cc排量摩托动力单元的安装空间，安装孔位采用长圆孔设计，能够适配不同厂家动力组件的安装尺寸偏差，不需要二次扩孔即可完成装配。后轮的安装轴承位、制动组件的安装点位都参照通用摩托三轮车的配套件尺寸设计，后期维护更换配件时可以直接采购通用件，降低使用过程中的维护成本。底盘的离地间隙设置为180毫米，能够轻松通过乡村常见的100毫米以内的路面凸起、田埂坎位，不会出现底盘剐蹭的问题，整车的总长度控制在2.6米以内，转向角度最大可以达到45度，在3米宽的场地内即可完成掉头操作，适配狭小场地的使用需求。
