皮带输送分拣机械臂工作站教学实训装置

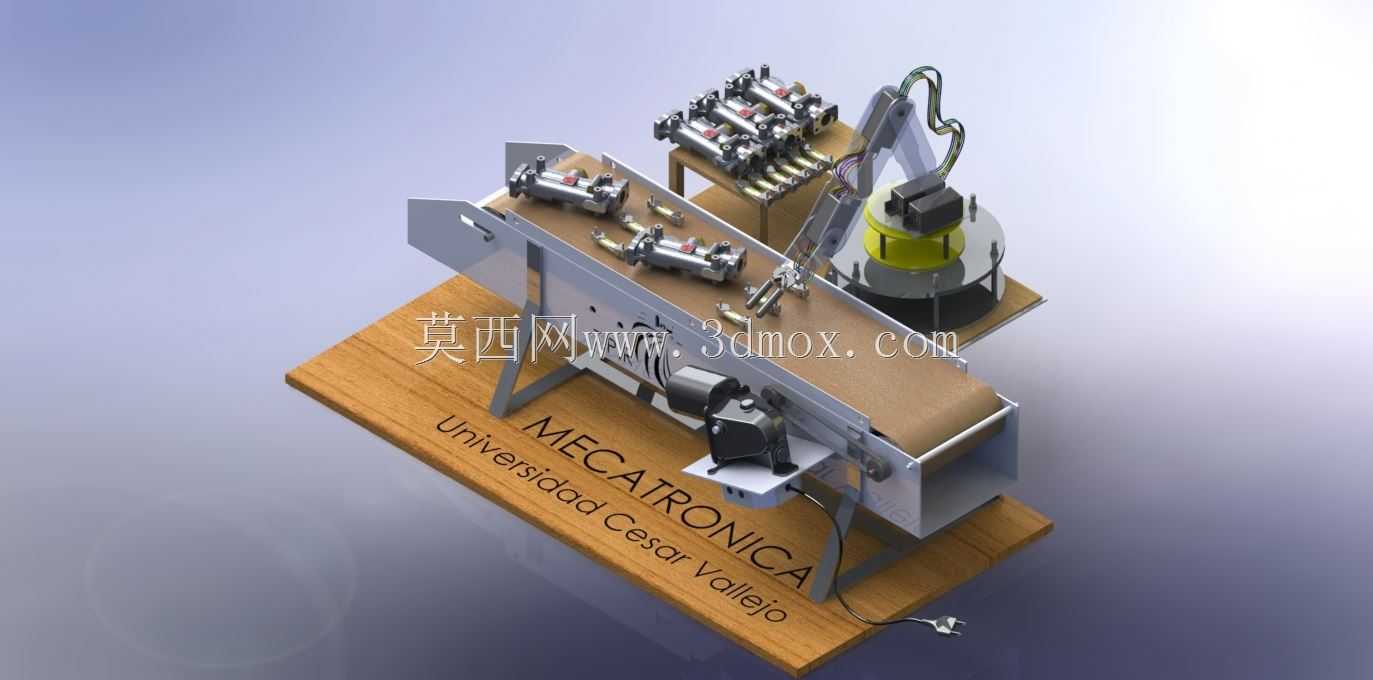

　　这套集成式工作站以皮带输送线为物料流转核心载体，配套多轴关节型拾取机械臂、阀岛式气动执行组件，整体安装在高密度复合木质台板上，台板边缘做了圆角倒角处理，避免实训操作过程中磕碰划伤。输送线采用主动辊筒搭配从动张紧辊的结构，皮带选用浅棕色耐磨PVC材质，表面做了细微防滑纹理处理，可承载0.5-2kg的规则小型工件，线体两侧设置了高度15mm的铝合金挡边，防止工件在输送过程中偏移掉落，线体整体长度约600mm，宽度约150mm，输送面距离台板安装面高度为120mm，主动端配套直流减速驱动电机，可通过调速模块调整0.1-0.5m/s的输送速度，适配不同节拍的分拣作业需求。机械臂安装在输送线侧方的台板区域，底座采用圆盘式固定结构，

　　旋转关节内置限位挡块，可实现0-180度的水平回转范围，臂段采用轻量化铝合金材质加工，末端配置气动夹爪，夹爪开合行程为0-30mm，可适配方形、圆形等不同截面的小型工件拾取，臂体最大伸展半径约320mm，垂直方向拾取高度范围覆盖输送面上方0-100mm区间，可完全覆盖输送线的工件拾取作业区域。阀岛组件集中安装在机械臂侧后方的独立木质支架上，所有气动管路采用快插式接头连接，管路沿台板表面的走线槽规整排布，避免运动过程中管路与机械臂、输送线产生干涉，气源输入接口设置在台板侧边缘，配套气压调节阀，可将输入气压稳定在0.4-0.6MPa的工作区间，保障气动夹爪的夹持力稳定。这套装置的设计思路完全贴合职业院校机电一体化、

　　工业机器人技术专业的实训教学需求，所有组件均采用外露式安装，没有封闭外罩遮挡，学员可以直观观察到机械臂的关节运动、皮带输送的传动结构、气动回路的连接逻辑，可完成物料输送定位、工件拾取分拣、多工位协同动作等多个实训项目，台板上预留了多个M6螺纹安装孔位，可根据实训需求扩展视觉检测模块、工件料仓、分拣料槽等附加组件，拓展不同的教学实训场景。安装边界方面，整套工作站的台板尺寸约为700mm*500mm，台板底部预留了四个橡胶减震支脚的安装位置，支脚高度可在0-10mm范围内调节，可适配不同平整度的实训工作台安装，整体外接仅需气源与24V直流电源接口，无需复杂的布线即可完成部署，机械臂运动过程中最大外伸轮廓距离台板边缘不超过50mm，

　　不会超出实训台的常规安装范围，避免与周边其他实训设备产生空间干涉。实际应用场景中，这类小型工作站除了教学实训使用外，也可经过防护改造后用于小型电子元器件、小五金零件的轻载分拣作业，输送线的定位点可配套漫反射式传感器检测工件到位信号，触发机械臂完成拾取动作，将不同类型的工件分拣到对应料盒中，相比大型工业分拣线，这类集成装置占地面积小，部署灵活，适合小批量、多品种的小型工件分拣场景，结构上所有易损件均采用标准件设计，皮带磨损后可快速拆卸更换，气动夹爪的夹指可根据工件形状快速定制更换，维护成本较低。
