卧式液压千斤顶结构设计展示

　　在汽车维保、小型设备拆装、重物短距离顶升的作业场景里，卧式液压千斤顶是一线作业人员接触频率极高的手动起重工具，和立式千斤顶相比，它的低趴机身可以适配更低的底盘间隙，不管是家用轿车的底盘检修、换胎作业，还是车间内小型机台的水平微调、零部件顶升对位，都能找到对应的使用场景。从结构设计逻辑来看，这款卧式千斤顶采用了经典的剪臂式液压驱动布局，核心的动力单元为单柱塞液压泵，通过摇臂的往复按压驱动柱塞往复运动，将液压油压入举升油缸内，推动活塞杆伸出，进而带动两组铰接的剪式臂架绕销轴转动，将顶部的承托鞍座平稳抬升；卸荷时只需拧动回油阀，油缸内的液压油在负载重力作用下回流至储油腔，鞍座即可缓慢回落，整个传动过程依托液压油的不可压缩特性，能以极小的手动输入力获得数吨级的顶升力，传动效率远高于纯机械螺旋结构。

　　从外形与安装边界来看，这款千斤顶的整机轮廓贴合卧式布局的低重心设计，收起状态下整机高度控制在较低区间，能够伸入离地间隙仅百余毫米的车辆底盘下方，不会出现立式千斤顶因机身过高无法适配低底盘车型的问题；整机长度方向预留了足够的臂架展开空间，举升过程中臂架的转动轨迹经过干涉校验，所有铰接销轴的位置都经过力臂优化，在最大举升高度下，臂架的受力角度仍处于材料许用应力范围内，不会出现机构死点或者结构失稳的问题。机身底部的四个行走轮采用前小轮、后万向轮的布局，空载时可以轻松推移调整位置，承载时后轮的万向结构可以适配顶升过程中机身的微小位移，避免臂架转动时机身与地面出现卡滞。

　　细节设计上，顶部的承托鞍座采用了带防滑齿纹的圆盘结构，接触被顶升物体时可以增大摩擦力，防止顶升过程中出现滑脱；摇臂的插接位置设计在机身尾部，作业时操作人员可以站在设备侧方操作，避开重物正下方的危险区域，符合手动起重作业的安全规范；液压单元的密封结构采用了多道密封圈组合设计，在常规维保周期内可以避免液压油渗漏，维持稳定的顶升压力；臂架的铰接销轴都设计了润滑注油点，长期使用时可以定期加注润滑脂，减少铰接部位的磨损，延长整机使用寿命。

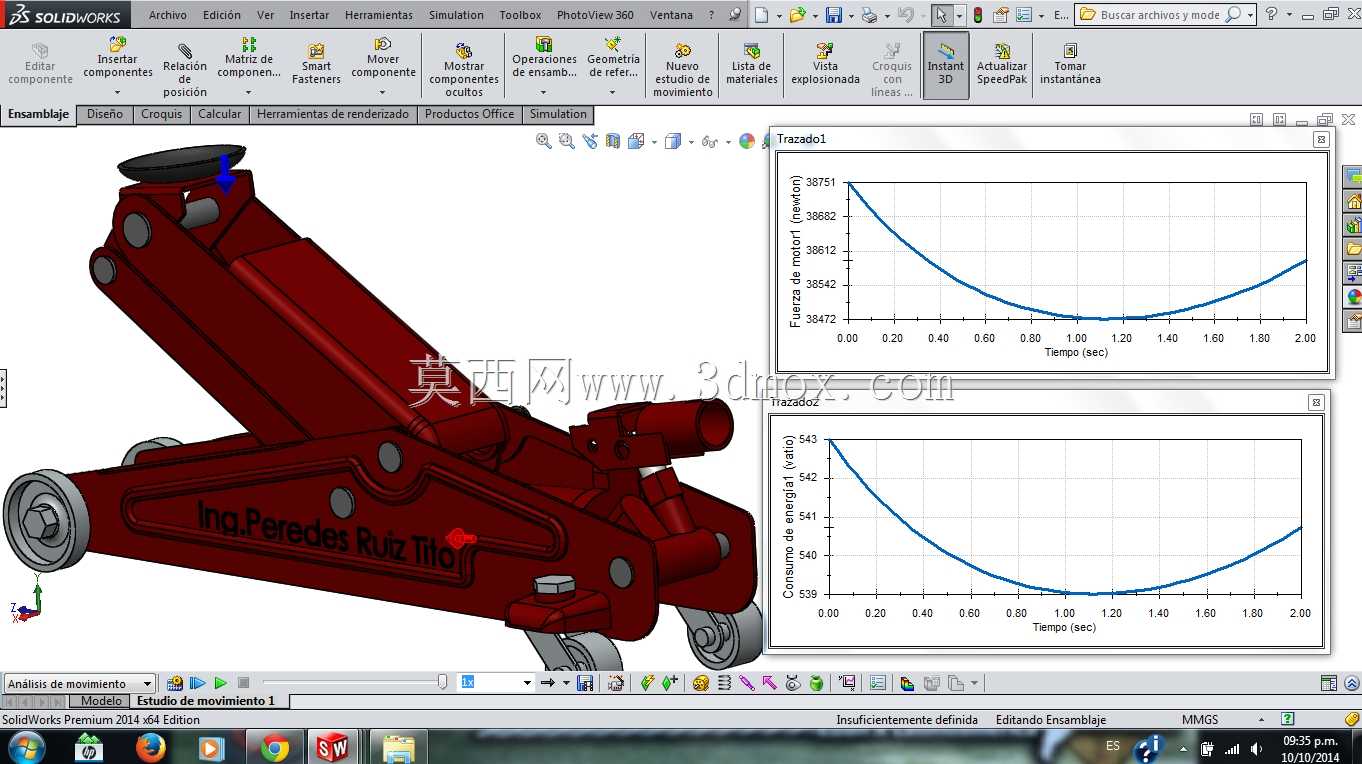

　　从建模逻辑来看，这款模型完整还原了千斤顶的所有运动部件配合关系，包含液压泵柱塞、举升油缸、剪臂铰接副、行走轮、回油阀、承托鞍座等全部零部件，装配关系完全匹配实际产品的装配流程，运动仿真过程可以完整模拟从摇臂按压、臂架举升到回油回落的全行程动作，对应的受力曲线也贴合实际液压传动的力输出特性：举升初始阶段力臂较短，所需操作力稍大，随着臂架抬升，力臂角度逐渐变化，操作力随之降低，到达最大举升高度时机构处于稳定的受力状态，不会出现自动回落的问题。这类模型在进行工具类产品的结构优化、教学演示、作业场景模拟时，可以直接作为基础结构参考，帮助设计人员快速理解卧式液压千斤顶的传动原理与结构布局，省去从零开始测绘建模的时间，也能为后续的轻量化改进、承载能力升级提供基础的装配参照。
