螺旋千斤顶总成机械结构三维设计

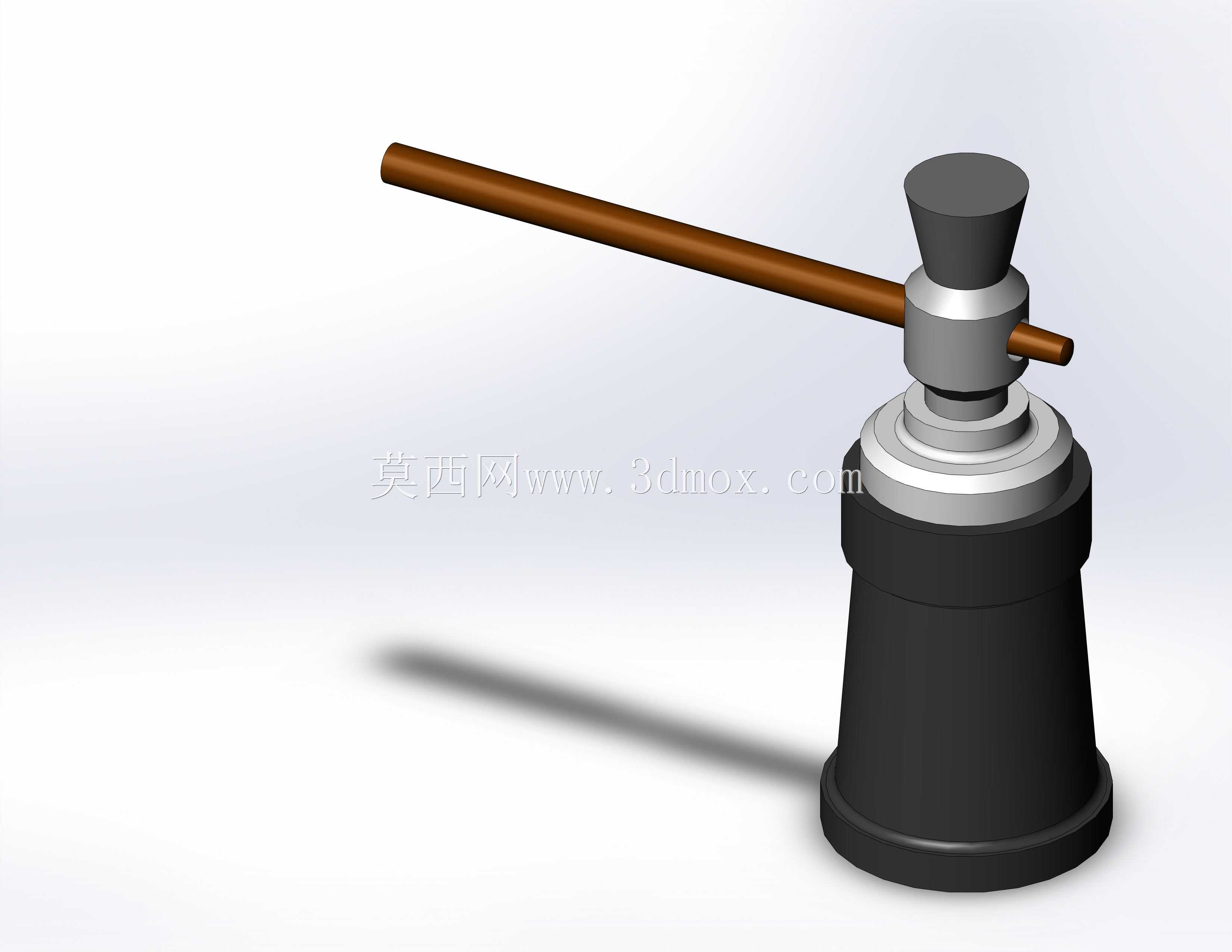

　　在设备检修、重物移位、小型构件安装的现场作业场景里，螺旋千斤顶是无需外接动力源就能完成稳定顶升作业的核心手动工具，和液压类顶升设备相比，它不存在密封件老化泄漏、长期承重泄压回落的问题，尤其适合需要长时间保持顶升姿态、作业环境存在油污粉尘的工况，比如重型设备安装时的标高微调、钢结构拼接时的位置校正、车辆底盘维修时的承重支撑，都能看到这类顶升部件的应用。这套螺旋千斤顶总成的设计，核心围绕螺纹副的传动自锁特性展开，整体采用立式同轴布局，核心受力件包含顶帽、升降螺杆、螺母套、壳体、底座、摇柄连接结构几个部分，所有受力路径沿螺杆轴向垂直传递到底座支撑面，没有额外的偏载力矩设计，从根源上降低侧翻风险。设计过程中首先要核算螺纹副的受力参数，

　　选用梯形传动螺纹作为核心传动结构，这类螺纹的牙型角偏小，传动效率适中，同时具备可靠的自锁性能，也就是当顶升作业完成、撤去摇柄输入力矩后，螺杆不会在承重负载下反向回转回落，不需要额外加装锁止机构就能满足长时间承重的安全要求，这也是螺旋千斤顶区别于其他顶升设备的核心优势。螺母套作为和螺杆配合的核心受力件，采用过盈配合加定位销的方式固定在壳体上端，避免长期承重后螺母和壳体发生相对转动，壳体采用筒式结构，一方面为螺杆的下行预留足够的收纳空间，另一方面可以对升降过程中的螺杆起到径向约束作用，避免螺杆伸出过长时出现径向晃动。顶帽的设计做了防滑凹槽处理，和被顶升物件的接触面上预留了防滑纹路，同时顶帽和螺杆顶端采用铰接连接，

　　允许接触端面有小角度的偏转，当被顶升面存在轻微倾斜时，顶帽可以自适应贴合支撑面，避免局部应力集中导致的部件变形或者滑脱。底座采用大直径圆盘结构，支撑面做了防滑滚花处理，增大和地面或者支撑基面的摩擦力，同时底座和壳体采用焊接加加强筋的连接结构，在底座和壳体的衔接位置均匀布置多道三角形加强筋，抵消顶升过程中衔接位置的弯曲应力，避免长期承重后壳体和底座连接处出现开裂。从安装边界和外形尺寸来看，这类手动螺旋千斤顶的收拢高度控制在常规作业的最低空间要求内，螺杆的最大伸出长度对应额定顶升行程，整体外径尺寸适配单人手动操作的空间需求，摇柄的连接位置设置在壳体中下部，操作时的力臂长度符合人体工程学要求，单人施加常规手动力矩就能达到额定顶升承重，

　　不需要额外加延长杆操作，避免过载导致螺纹副变形。在实际作业适配性上，这套结构可以根据不同的承重等级调整螺纹参数、壳体壁厚和底座直径，小吨位的型号可以用于汽修、小型设备安装，大吨位的型号可以用于重型机械装配、桥梁构件微调等场景，整体结构没有精密易损件，日常维护只需要定期在螺纹副位置涂抹润滑脂降低磨损，就能实现很长的使用寿命，不存在液压设备需要定期更换密封件、补充液压油的维护成本。设计过程中特意规避了薄壁受力结构，所有受力截面都做了圆角过渡处理，避免应力集中导致的疲劳断裂，螺纹副的配合间隙控制在合理范围，既保证升降过程顺畅无卡滞，又不会因为间隙过大导致顶升过程出现晃动，摇柄和螺杆的连接采用方榫配合结构，传递力矩可靠，拆装方便，作业完成后可以取下摇柄避免误碰。和同类顶升工具相比，螺旋千斤顶的结构完全依靠机械传动实现力的放大，作业过程平稳，顶升高度可以实现毫米级的微调，这一点在需要精准控制标高的设备安装场景里优势尤为明显，不会像液压千斤顶那样出现微动行程难以控制的问题，同时它可以在任意高度位置停住并保持负载，不受环境温度、作业姿态的影响，哪怕是倾斜一定角度的作业场景，只要底座支撑稳定，螺纹副的自锁性能依然可以可靠工作。
